有意思

這個結構還是挺合理的。

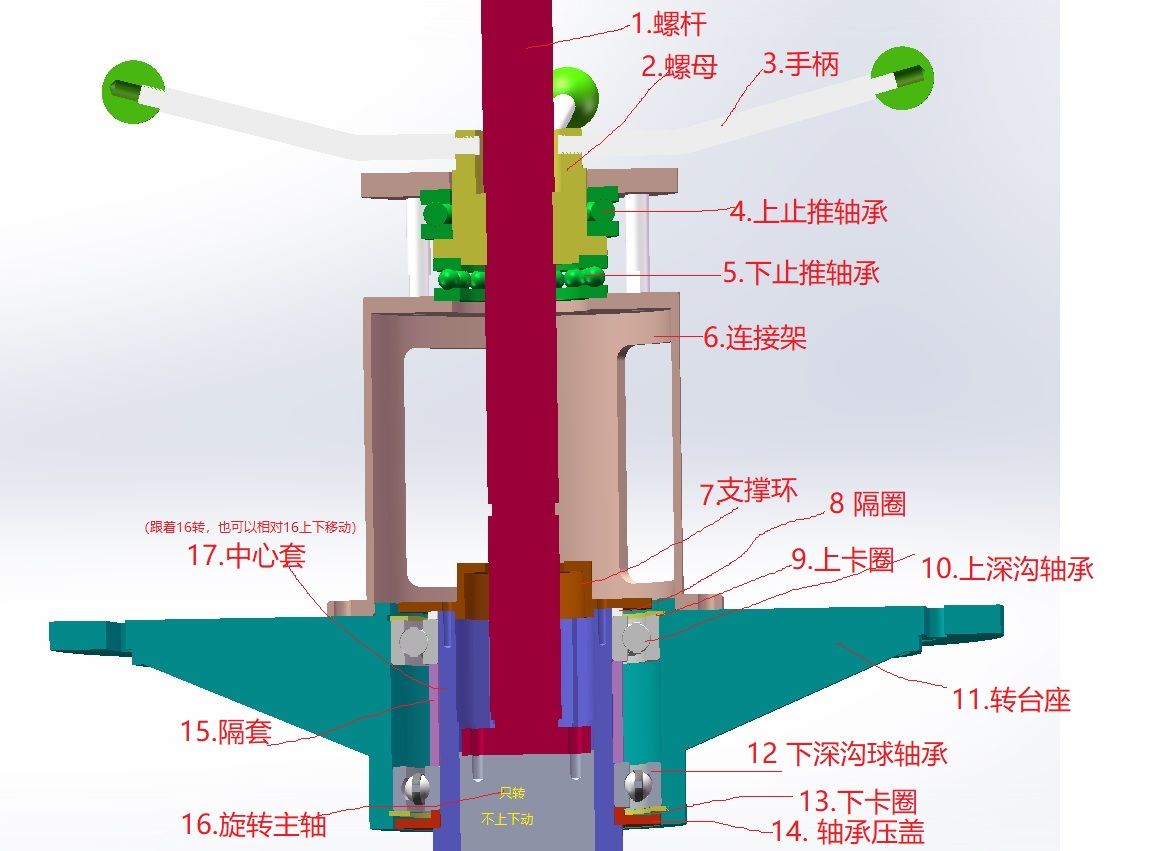

1、承重件是螺母，力的傳遞是透蓋→6→11→7→17(具體需要看你的細節圖）；
2、手柄下這個透蓋與6、11、7、17剛性連接；
3、16、17只有上下相對移動，靠滑鍵導向；
4、轉臺座應該不轉因為4、5+2這個結構可以實現不轉動，但下部軸承是實現旋轉的機構，需有其他機構帶動。

個人想法，以實物或者實體為準

轉臺11有一圈光孔，這個是連接什么的？如果轉臺11沒有外界任何固定的零件連接，那么轉臺11在主軸轉動時，做與主軸反向的旋轉，力來自于主軸轉動時滾珠給軸承外圈的摩擦力。
