無葉123654 發表于 2019-10-19 09:13
火車輪子見過嗎？輪子和連桿是怎么將直線運動轉換為圓周運動的。

謝謝大俠！
可以幫我看一下這個結構嗎？
http://www.ytsybjq.com/thread-1005363-1-1.html

Cavalier_Ricky 發表于 2019-10-18 20:08
不管是問別人怎么辦也好，自己獨自琢磨機構也好，得養成習慣：自己先把工況和機構的需求相關的關鍵數據收 ...

還有一個結構  您可以幫我看一下嗎？
http://www.ytsybjq.com/thread-1005363-1-1.html

三桿聯動，這樣的情況看出來有干涉啊

學習學習！

kaixuan01154 發表于 2019-10-18 15:27
大俠可以幫忙畫個草圖給我看一下嗎？

火車輪子見過嗎？輪子和連桿是怎么將直線運動轉換為圓周運動的。

kaixuan01154 發表于 2019-10-18 17:38

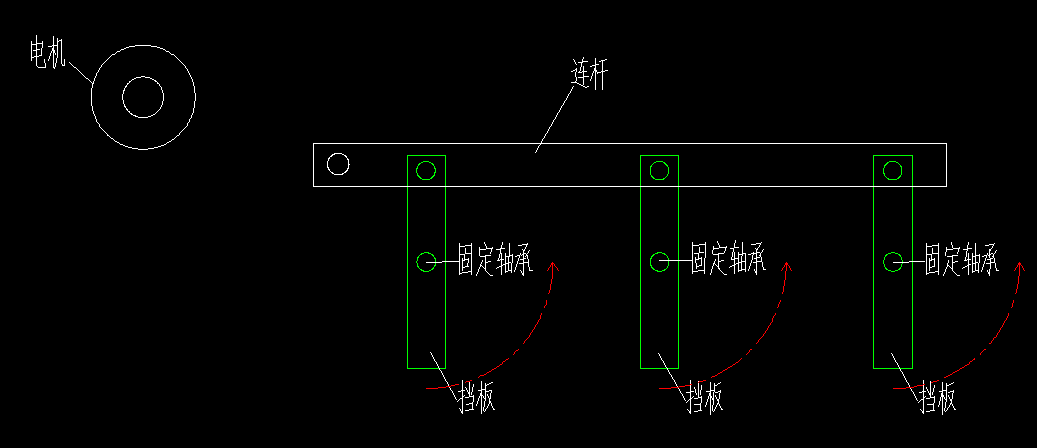

擋板從圖示位置 逆時針轉90°

不管是問別人怎么辦也好，自己獨自琢磨機構也好，得養成習慣：自己先把工況和機構的需求相關的關鍵數據收集齊了，說事兒，也拿著這些數據聊。

1）電機軸與目前圖中連桿的中心線（連桿的白色孔）處于同一水平面上。

2）電機軸上裝搖把，要把前端和兩岸的白色孔用連桿連起來。完了。

3）為設計和調試方便，建議：擋板和連桿的連接軸位，向右折過去45度。（也許只是我的習慣。。。）

Cavalier_Ricky 發表于 2019-10-18 17:37
擋板從哪兒轉到哪兒啊？？？？

擋板從圖示位置 逆時針轉90°

擋板從哪兒轉到哪兒啊？？？？
