伺服電機配安裝座和軸套設計

查看數: 2842 | 評論數: 2 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-10-14 09:21

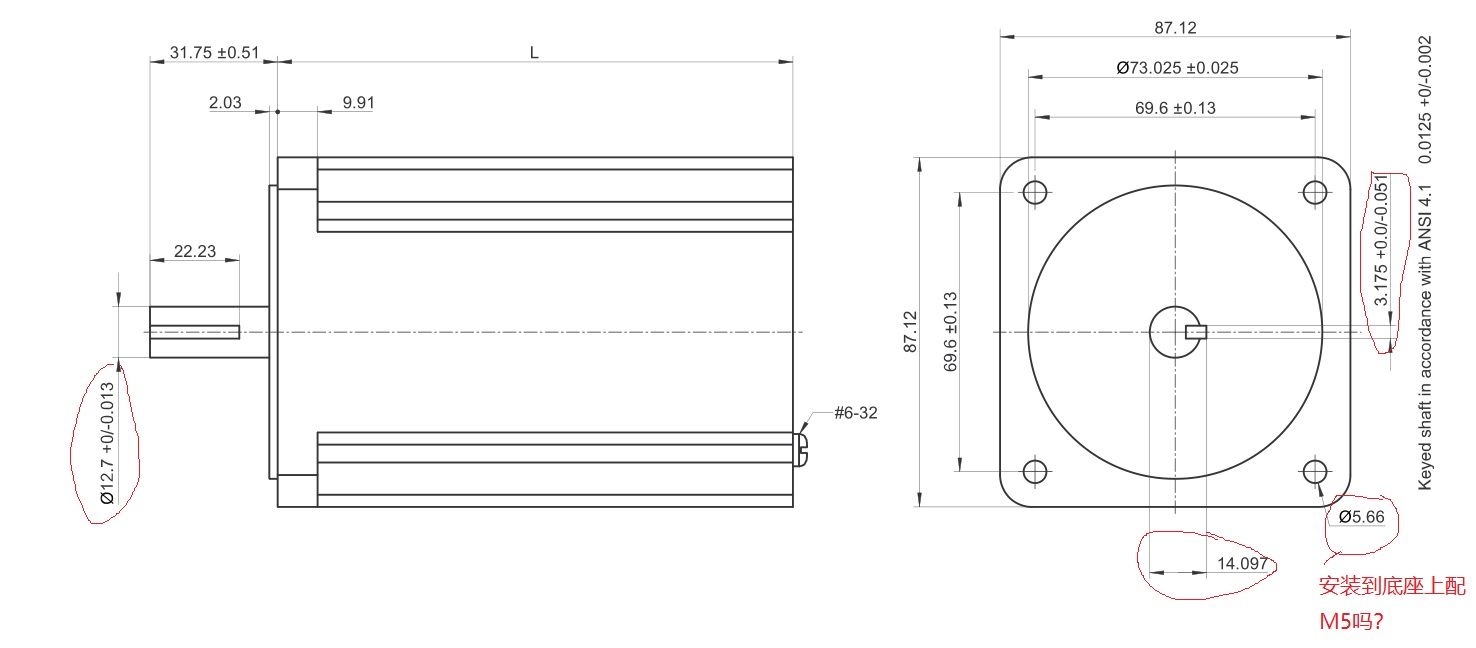

1.伺服電機端部凸臺與底座孔之間需要配合嗎？電機凸臺的直徑為73.025，固定底座孔徑取多少合適？是大一點73.5？ 74？ 75？，還是73.025 加公差？ 2.伺服軸的直徑是12.7，鍵槽為3.175，怎么這么不按標 ...

回復

曉昀 發表于 2019-10-14 10:15:20

這個圖片是不是隱藏了一部分零件？紫色裝配體內部白色的是什么？圖片看起來很費勁，是不是裝配體中的零件不全？

伺服電機凸臺那個地方是加工面嗎？

sgxap666 發表于 2019-10-14 09:25:13

四個的鍵自己磨呀
