發布時間: 2019-10-10 15:58

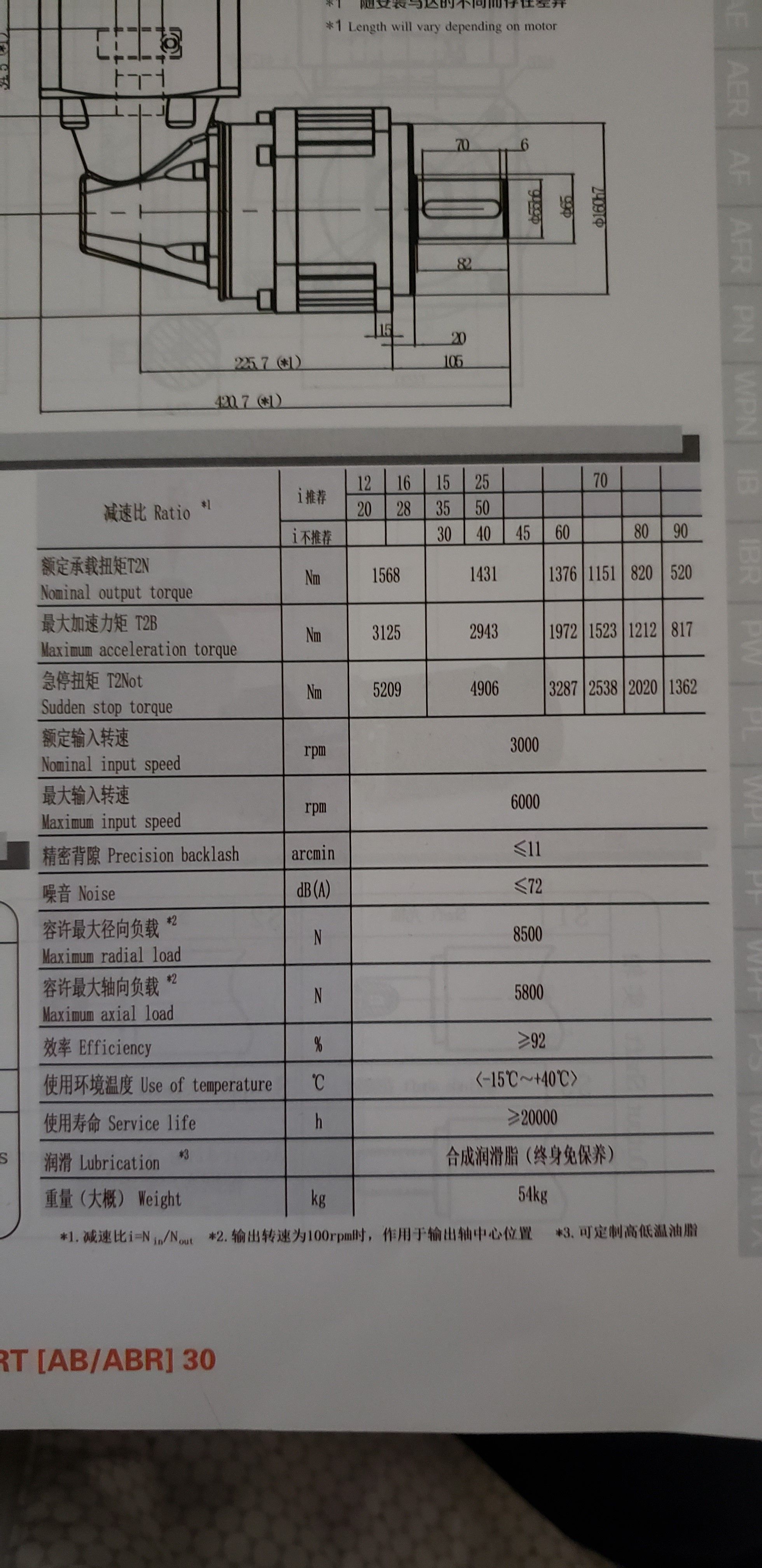

正文摘要:如圖，我在查閱減速機選型時候遇見一個問題，為何減速比越大額定承載的扭矩反而越小呢？按道理來講應該是減速比越大承載的扭矩應該越大才是啊。這是什么問題呢？ / p5 x+ t3 N8 Y# c1 x+ u$ v% l, j& m ... |
| 受教了 |
| 感謝分享 |
|
這是一般常用行星齒輪箱結構....不只是減速比越大,傳達轉矩越小. 3 c% M5 E1 U% Y. Y+ S" K8 ^ 減速比太小 ..傳動轉矩也一樣有限制!1 @8 }7 l) h% L# e, S |
| 直角的減速機確實和常規的不一樣，上次我給搞錯了，后來還好供應商給換。。。 |
duduxiaozi32 發表于 2019-10-10 16:22 嗯 理解了 多謝 |
| 不明白 |
| 同尺寸，減速比越大齒數越多，就越薄 |
| 這個是直角型的行星減速機，減速機內部是由齒輪組成的，如果外形尺寸不變，只能增加齒數，反之模數就會減少，模數越小承受的最大力就越小 |
