標題: 大神討論此工件的加工工藝 [打印本頁]
作者: liuriqi603    時間: 2019-9-9 18:21
標題: 大神討論此工件的加工工藝
本帖最后由 liuriqi603 于 2019-9-9 18:38 編輯
, d4 w' t$ ]& g3 Z& j# ?! B

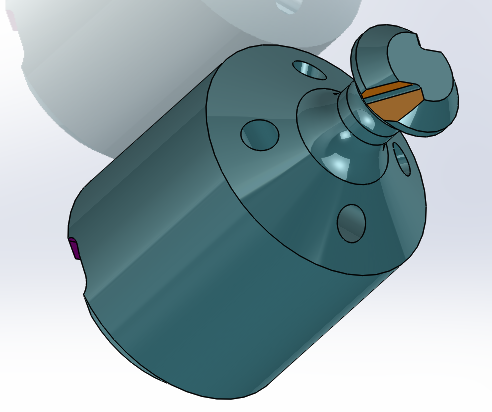

# a  j' T1 C3 e請各位大神討論此工件（2個）加工工藝，盡量說詳細點，共同學習！三維模型已建立！加工難度系數非常高，圖紙設計沒有任何問題！難點在放大視圖！9 c  E4 D& G, V+ [9 }# T$ N5 g

* l! ^/ E  C$ k* x  k8 I, A- h5 y' U7 y' w0 b+ r
補充內容 (2019-9-10 08:07):/ x9 b$ l7 D3 {. x/ C4 D
再次補充，圖紙精度要求不能改變，航空產品！
作者: liuriqi603    時間: 2019-9-9 18:31
詳細資料見PDF圖紙！請各位大神踴躍發表各自看法，盡量說詳細點（思路）
作者: 韓寒11    時間: 2019-9-9 19:38

" t; y/ ?. P, @! \0 U+ j第一張圖的零件除了小端0.4的粗糙度無法保證，其它的尺寸都可以使用車削中心來加工
# e1 j3 ]* V6 R# }先加工左端外圓，內孔，然后再加工右端，使用角度動力刀座即可4 w+ a/ _8 d7 @7 E: E8 i
另一張圖的零件也可以用車削中心來加工，關鍵都在右端的0.4粗糙度上，如果改為0.8粗糙度，這兩個工件差不多都能加工出來
0 k1 l8 N+ q  a' t
作者: liuriqi603    時間: 2019-9-10 08:05
韓寒11 發表于 2019-9-9 19:38% S, a) A+ @0 g% j
第一張圖的零件除了小端0.4的粗糙度無法保證，其它的尺寸都可以使用車削中心來加工( _, L4 I0 v  h, u( t7 w
先加工左端外圓，內 ...

. Z' W$ W- q+ Q& j9 g感謝提出的意見，圖紙不能修改，航空產品！
作者: hacjg0807    時間: 2019-9-10 08:11
長見識
作者: 行者_Ve171    時間: 2019-9-10 08:18
我想知道在不破壞的情況下，怎么檢測放大圖中的全跳動和角度符合標準
作者: 聯合艦隊    時間: 2019-9-10 09:25
行者_Ve171 發表于 2019-9-10 08:18. [7 j+ h$ J( v; M7 j
我想知道在不破壞的情況下，怎么檢測放大圖中的全跳動和角度符合標準

0 B" }, p: z* W無法檢測，全靠機床導軌保證。實際上偏差一點也一樣用。( |( n/ x. P; `0 W- e9 |
作者: hell19881209    時間: 2019-9-10 10:46
行者_Ve171 發表于 2019-9-10 08:18  z7 X+ Q$ X6 I( Q: Z3 b; O$ J
我想知道在不破壞的情況下，怎么檢測放大圖中的全跳動和角度符合標準

$ Z" D; o8 l& O& W這產品，肯定要上三坐標測了吧。
作者: ycnj    時間: 2020-1-25 08:22
車銑復合加工中心加工！
