作者: 遠祥 時間: 2019-9-2 10:10
標題: 油缸爆了咯！
一大早，微信就得到消息，生產停線了！火急火燎的趕到公司，看到現場的慘狀，真是讓人心塞！坑爹呀！
( Q9 n2 @( L2 e; i

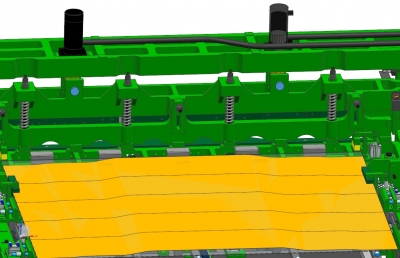

這是一臺剪板專機，用于剪切曲線型的板料：
" I4 O6 [$ g3 T' q4 y
液壓系統設計壓力0-7Mpa,缸徑80mm，行程100mm，作用力5T；
; j1 W+ k) Z; ]/ Z
油缸速度可調節；液壓站外形尺寸600X450X450；風冷；
# t$ ~8 k" a1 `9 b

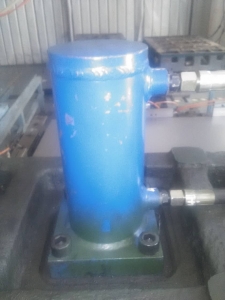

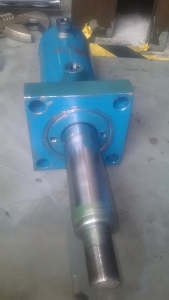

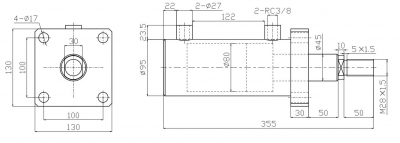

油缸的缸筒、活塞、活塞桿、缸蓋、缸底、限位套、法蘭、耳環均為45#；整體拼焊而成，密封圈材質為NOK；
8 U9 e9 C' A! y% d

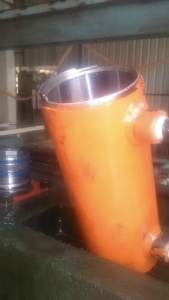

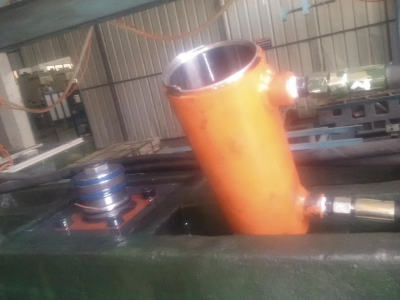

這圖專機試生產了5個月，每天工作8個小時，結果今天就變成這幅模樣。。。
; G; K0 M( P$ ~( `! }. ?

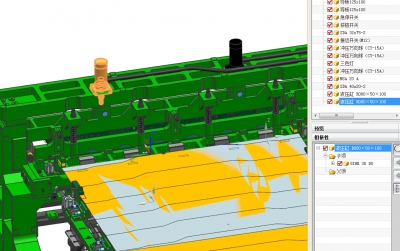

工作方式為兩條油缸聯動
1 }' \, P! c* H+ i v% Y

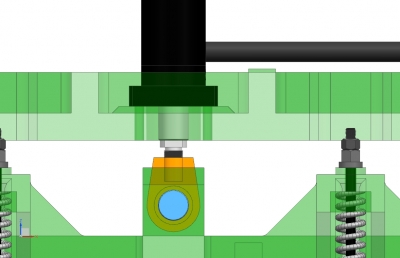

按道理來講，設計里面油缸的固定聯接方式?jīng)]問題；活塞桿前端有大的魚眼軸承，不至于把缸體給扳斷；
圖8
/ N( @; k2 E' u5 ^4 q9 C1 F$ Q8 i

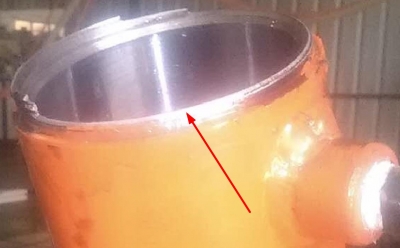

初步分析是油缸的質量問題，這個地方內部結構貌似有螺紋，但是壁厚太薄；而且外圈的焊接估計有缺陷；
2 E+ W& I7 u* S" ]2 o. g
之前公司的液壓系統都是買君帆的，也沒出現過這樣的問題；只到今天查了采購一體化系統，才發現這套是本地的一家不出名的品牌，叫什么寶力液壓。。。
M3 n/ W$ K0 t |+ C( s% }% ]; m
0 ` K' d# P. u! Z6 s
作者: sgxap666 時間: 2019-9-2 10:23
才8M都能出問題
作者: Venerealulcer 時間: 2019-9-2 10:27
君凡是不錯，我在里昂的時候也進口這玩意，好久不用了
作者: 藍色格 時間: 2019-9-2 10:27
是不是要加個同步機構，看樣子是兩個液壓缸不同步，感覺是扭壞的。不過壁確實是有點薄。。
作者: 仗劍走天涯 時間: 2019-9-2 10:42
看照片是斷裂的地方太薄了。
作者: 藍色格 時間: 2019-9-2 10:43
剪板有時候兩邊受力不均勻，阻力大一邊，液壓缸運行距離小，兩液壓缸受扭。兩液壓缸油長度不一樣，是不是也會有影響同步？
作者: wx_c57kw5nu 時間: 2019-9-2 11:08
一分價錢一分貨
作者: 學渣渣 時間: 2019-9-2 11:09
進來學習了
作者: 曉昀 時間: 2019-9-2 12:41
按載荷計算下油缸壁厚，有沒有焊縫探傷報告，看看探傷比例是多少？同時檢查，液壓流程圖是否也有問題？
作者: 科技的瘋狂 時間: 2019-9-2 12:48
45#焊接性不好,易產生缺陷
作者: susanxin1 時間: 2019-9-2 14:35
45#鋼焊接性不好。需要有經驗的焊工操作。
作者: 遠祥 時間: 2019-9-2 14:49
是啊，也沒用多久，質量太差了！
作者: 遠祥 時間: 2019-9-2 14:50
我們這邊優選他的
作者: 遠祥 時間: 2019-9-2 15:05
其實我在買這套液壓系統時，也有這種擔憂，供應商在單個油缸的管路加了調速閥
作者: 遠祥 時間: 2019-9-2 15:06
是啊，比較薄，十個毫米不到，而且還做了螺紋。
作者: 遠祥 時間: 2019-9-2 15:07
前輩真是專業呀，我們現場還真沒有這樣裝置能做測試了，現在只有強壓供應商。
作者: jiangsuwanhua 時間: 2019-9-2 16:02
進來學習下
作者: 孫冰巖 時間: 2019-9-2 16:11
一分價錢一分貨
作者: 冷水黃金 時間: 2019-9-3 08:20
油缸質量先不說，但安裝方式感覺有問題，想長久使用，最好兩端鉸接的。( o$ V) x; R$ u4 C" @ m- G( M; K
一般油缸原則上不受側向力。: \. `6 ?# h4 t5 k
作者: t125438094 時間: 2019-9-3 15:02
缸體一般用20#焊接，45#焊接件沒那么好，容易有裂紋，壁厚也有點薄了: S" V2 B4 H, o8 x' q
作者: 遠祥 時間: 2019-9-3 15:07
大神說的兩端鉸接是什么意思？
+ X! z- z( n+ p2 m% v( F ?我現在設計方式為螺桿前段增加魚眼軸承，升降塊還有導向，也是不會受側向力的。
作者: indel小張 時間: 2019-9-3 15:54
估計連油封都不一定是正品了，仿nok
作者: jiangsuwanhua 時間: 2019-9-3 16:01
進來看看
作者: 風》追逐 時間: 2019-9-3 16:54
( ^: b9 B8 \, O- ~
帶了魚眼軸承是不會扭的兄弟* J2 e- L) m$ P) ?# {% [$ e
作者: 藍色格 時間: 2019-9-3 17:22
& Z6 \+ Y5 A D
有導向不會扭，沒有導向就會扭。
# W- W( p. k) ^, V+ O4 B& S
作者: 天之藍_JUgIp 時間: 2019-9-3 19:12
強度不夠
作者: 未來第一站 時間: 2019-9-3 20:12
應該是壁厚太薄了。
作者: long_syJW8 時間: 2019-9-4 09:35
恭喜中獎了
作者: 僵尸號 時間: 2019-9-4 13:05
樓主量一下斷裂壁厚多少
作者: sfcp 時間: 2019-9-4 14:31
就是缸筒車螺紋后剩余的壁厚太薄了,白話講沒有肉了,
作者: linyuyu2013 時間: 2019-9-4 17:12
又上了一課，感謝分享
作者: cool44 時間: 2019-9-4 20:17
一端固定，魚眼沒起作用。
作者: david1973 時間: 2019-9-4 21:03
螺紋連接的缸筒通常要有4根拉桿把住缸蓋，螺紋不吃力。
作者: 非標男 時間: 2019-9-6 08:52
還沒有接觸過液壓，來學習了！
作者: 華少_Ud9M7 時間: 2019-9-6 09:08
壁這么薄，為何還要加螺紋？缸體材質……？
作者: yuanqiao 時間: 2019-9-6 15:36
肉眼看了一下感覺是以下幾點問題：
?& D( G6 c5 T1：45#鋼焊接，缺陷很明顯的，一般高負載工況不怎么用，
+ ~# p! M( h, Y3 Q+ T2：爆裂位置明顯牙被拉壞了，牙的有效圈數不夠，且這個位置應該用梯形細牙會不會好一些，2 W6 X+ f' W" F4 Q6 V
3：壁厚明顯不足，攻好牙 基本上都沒什么壁厚了。
作者: indel小張 時間: 2019-9-6 16:49
3 Q- g- }4 ^! K% S6 ~
有些仿的質量還沒有正常國產的好，給自己推薦推薦英德爾密封3 e6 J6 q3 f4 @: K* J/ v6 I9 g9 i
作者: 騎士150 時間: 2019-9-7 09:35
我公司也有剪板機，不過用的液壓缸沒這么大，剪的不銹鋼，不銹鋼帶的最大寬度是613x4.0，最小寬度是485x2.3，下剪刀固定，兩側有立柱，立柱上安裝的有齒條，兩個齒輪通過軸固定，確保工作時同步。
作者: qiandanwu 時間: 2019-9-8 16:05
樓主你好，我是油缸生產廠家，君凡和我們也是合作關系。你這個一看就是油缸質量問題，7MPA相對油缸來說是很低的工作壓力了，這個后蓋竟然能崩掉，一看就是設計和焊接的問題，有問題歡迎隨時咨詢我。
