標題: 攪拌摩擦焊之去飛邊神器 [打印本頁]
作者: 遠祥 時間: 2019-8-27 10:03
標題: 攪拌摩擦焊之去飛邊神器
純機械設備行業，估計很少社友會接觸到攪拌摩擦焊。但只要是公司有做產品的，特別是鋁合金材質，想必也會有所耳聞；而且隨著輕量化理念的興起，攪拌摩擦焊技術會發展的越來越廣泛。
% a6 c& ]7 S! O+ p& N* I+ g
" Q4 S8 Y- f' F- C* R% Y
- F# k0 n# z& t. A7 a! N8 ` 攪拌摩擦焊常見的表面缺陷有表面溝槽、飛邊、表面起皮、底部焊瘤等。這些問題缺陷除了飛邊，其他都是可以通過調節產品結構，焊接夾緊方案，焊接攪拌速度和下壓力等技術參數解決；而飛邊這個梗，卻是個硬傷，無法通過現有的條件來消除。) T5 T5 K, N8 C; s& s% Y, ^
5 D, D7 i0 ], C% v- {/ r9 P, w. A3 p) z5 c# h" r

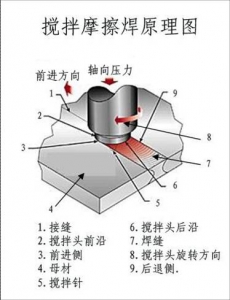

那為啥飛邊這么頑固呢？那是因?yàn)樵跀嚢枘Σ梁傅倪^程中，用高速旋轉的攪拌針和軸肩與工件摩擦產生的熱量使被焊材料局部塑性化，當軸肩沿著焊接界面向前移動時，由于在過大的焊接壓力下，從軸肩兩側擠出較多的塑性材料，冷卻后在焊縫表面形成了飛邊缺陷。本來在攪拌摩擦焊接過程中，焊縫材料發的體積是不變的，但是在實際焊接過程中，在攪拌頭軸肩的未熔化的母材會形成一個會發生塑性變形流動材料的“擠壓模”。在焊接壓力過大的情況下，即攪拌頭過深的扎入，會使“擠壓模”體積被壓縮，從而導致從軸肩兩側擠出部分材料，冷卻后形成飛邊缺陷。( J) r2 x. p$ S @' H+ a
因?yàn)檫@一個物理特性，所以飛邊無法避免了。
; y' c( E: M I. j- Q; j# i9 O0 j; l' G. y( s
7 y" l* p% L* |; B

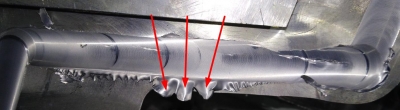

產品上面的這些飛邊，客戶是拒絕接受的！
9 ?8 w5 }, F6 p& K1 `2 ~% Y
; N5 k; l4 e( j3 b4 J+ @2 F8 Z
- M/ [9 q; y3 k. x為了去除攪拌摩擦焊飛邊，我們甚至增加了一道工序，專門用來去除這些飛邊，研發出打磨設備專機；
* L, V6 [$ j: ]4 J/ W* e5 h& e# Q: h- a( l) T' A: |! d3 w
因?yàn)樾略龉ば蚝驮O(shè)備，工廠對此要較大的抱怨：你新開設系統，我需要安排一個人去操作，這樣還不如操作工手工打磨。。。
! ^7 ~8 U' B7 {; x" e+ y2 g3 U& ^& E& I
在重重壓力，公司工藝人員，在外協供應商的幫助下，研制出一種：攪拌摩擦焊在線去毛刺技術！
7 u8 H+ W/ o# i: w4 `+ Z2 L9 w- s4 a: ?: g

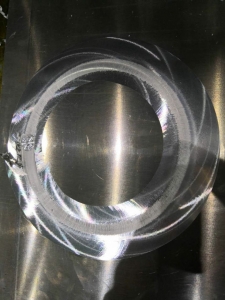

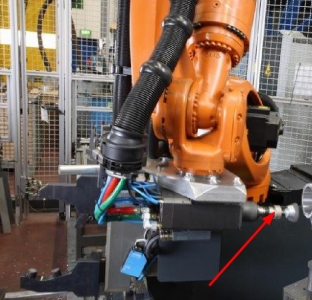

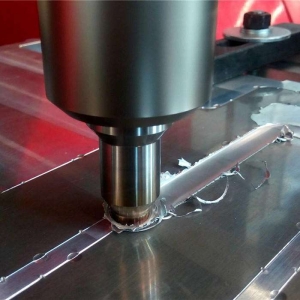

如視頻所示，這種去毛刺的技術，是一種銑削刀具固定設備的攪拌頭上面，跟隨它旋轉移動；只要是焊過的地方，焊道旁的飛邊都會被它銑削掉；一邊焊，一邊銑，簡單粗暴，并且很實用！
5 Y( E( S4 H, J3 z) q) j: X6 E9 m: v, ~0 y
9 [* H. U% G* R, K這個去飛邊的神器長這樣！
7 [1 F6 C- b* c# E, O2 N
( r: ^' E3 }" l8 J* |& y
- ]) \! u! U. y; c% S) i: ^: J1 s 其實結構也很簡單，就時一個套筒，張兩個角固定兩個銑刀刀片，軸向用柱塞螺栓頂緊；有接觸攪拌摩擦焊設備產品的社友，完全可以根據它的樣子仿制一個，效果杠杠的！
* z% ]3 j2 d1 H0 |4 ^: m+ S" k6 b# A9 V( H) t. V) A
" d2 E4 o/ G9 E0 Z7 e7 m
作者: 將軍_JCZ60 時間: 2019-8-27 10:55
很不錯的想法。
作者: 遠祥 時間: 2019-8-27 12:13
3 D& D' N3 x3 c' ?" j' j不僅僅是想法喲，厚板類的攪拌摩擦焊，這種去飛邊的方式，我們已經在批量使用了。
3 U9 Z. O0 F; Z! ~# T
作者: 將軍_JCZ60 時間: 2019-8-27 13:29
表達不是很準確，我的意思是你們做出來的產品很不錯，解決方法很好。
作者: 遠祥 時間: 2019-8-27 13:46
層主過獎啦，分享到這里是希望能幫助到相應的社友，之前對于飛邊的難題一直都沒有好的解決方法。
作者: 未來第一站 時間: 2019-8-27 15:42
焊，銑兩道工序放一起了。
作者: 焊接要防護a 時間: 2019-8-27 16:32
我理解力不夠，覺著比焊接后打磨更厲害了
作者: 遠祥 時間: 2019-8-27 17:37
8 c; J* P+ R5 S( d1 ^
大兄弟也經常接觸攪拌摩擦焊工藝嗎，我看你對這方面還挺感興趣的，改天跟你挖挖寶。。。
作者: 遠祥 時間: 2019-8-27 17:39
% Q8 n q1 f; v- S M V' t" x+ a這種打磨設備，之前我們也開發過，但效果不如人手工打磨的好，而且設備投入多，工廠就不大愿意了。
( X; M' |/ ]- d8 E
作者: 未來第一站 時間: 2019-8-27 20:47
1 H$ n. L- Q9 N; j+ P$ U11年的時候做過一臺龍門式的。& c3 x/ P! q+ K$ l7 z5 x# o5 e; N
作者: 曉昀 時間: 2019-8-27 22:15
學習了！收藏！
作者: 柳建凱 時間: 2019-8-28 08:48
好主意！
作者: hbhdxff 時間: 2019-8-28 08:50
你好，您們做8000全新主軸! F7 S7 u/ b2 x( v% Q/ N, l
作者: 白. 時間: 2019-8-28 16:34
趕緊搞個專利，
作者: hanmingle2007 時間: 2019-8-28 16:35
我們是做控制器的，水道蓋板與殼體密封時需要用到攪拌摩擦焊，目前供應商一般都是攪拌摩擦焊后再銑一刀來去除飛邊的。
作者: 遠祥 時間: 2019-8-29 07:49
! _! L% z& A' _: @- y* G3 K! m
之前我們也是另外增加工序銑一刀，如果層主的產品比較厚，可以考慮這種去飛邊的零件，自己做一個也簡單。! b+ |$ g! c" _( b+ A
作者: qiedaocai 時間: 2019-8-31 15:51
請問：怎么克服的對母材表面誤傷（過度銑削）
作者: qiedaocai 時間: 2019-8-31 15:52
, S0 d1 g4 I; q `. R9 R" ~- S請問：怎么克服的對母材表面誤傷（過度銑削）. |1 O4 V/ \4 e: P% K0 u" [
作者: 遠祥 時間: 2019-9-1 09:10
" L8 Q' H5 g( q: C0 y9 k( s這個過度的銑削量是50絲到70絲，這個避免不了，所以只適用于厚板料的攪拌摩擦焊。* ?0 c! ]' c; F) T* t
作者: 焊接要防護a 時間: 2019-9-23 15:22
" e& n2 f" q1 n/ L$ H. F& {
本身都在縮減成本了，這種人力、物力投入較大的更是首當其沖了
E* V! c8 I, f8 l不過，這個想法挺好的，在我看，也算一種設備創新，加油( c, {9 C- x' b1 q+ Z2 ]" d. L# \
作者: 蓑羽鶴 時間: 2019-10-15 11:36
但這樣加工會把焊縫附近材料減薄，而且攪拌頭上纏繞了許多銑削屑，加工后還要專門清理。我接觸過一種攪拌頭可以直接將飛邊銑掉，它是在軸肩邊緣有特殊設計，但具體是怎么樣的原理我還不是很明白。
作者: 攪拌摩擦焊jason 時間: 2021-12-20 17:30
認真看了您發的很多帖子，轉給領導看了一下，領導看了之后只回復了一句：把這個人給我挖過來
作者: 深圳晨夕 時間: 2022-9-9 16:07
有做過鋁管的焊接么，請教 ：）, U+ f+ ?% p4 ?0 f
作者: 平凡yjr 時間: 2022-10-6 08:40
學習了
作者: yddbs 時間: 2022-12-9 16:09
刀頭的角度調整一下效果會不會更好一些5 Y- s5 }/ n# d" k" X/ `' b2 ?
