標題: 一個腳輪選型引發的思考 [打印本頁]

作者: 遠祥    時間: 2019-8-12 10:00
標題: 一個腳輪選型引發的思考
本帖最后由 遠祥 于 2019-8-12 10:02 編輯

    同事設計了一臺設備,結果裝配調試的時候,在車間被制造人員一番吐槽;三十好幾的人了,被一個二十多歲的小伙兒,無情貶低批評,我在旁邊臉上都掛不柱呀!(雖然那個小伙兒人比較犀利,嘴比較毒)

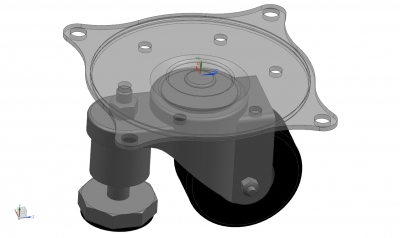

    被吐槽的地方就是這個設備在移動的時候無法順暢的轉彎,原因是腳輪與墊腳同事設計時分開單獨用,距離又設計的太近,導致腳輪轉動是撞到墊腳!

像這樣的錯誤真是不應該啊,機構設計不考慮動態,數模是什么樣,就做什么樣,這就是不動腦筋了!

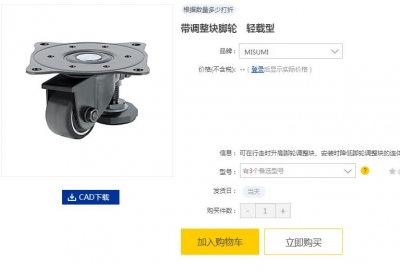

其實米思米就有這樣,腳輪和墊腳一體的帶調整塊腳輪,完全可以避免上述的錯誤。。。

    結合上面的事例,后來我也有深思;隨著一個公司在機械設備中的研發和經驗積累,很大程度的是標準化部件的規范與管理。其實我們公司就有很多標準化的機構,上面的人設計好數模和圖紙,標準化人員規范編號,后續的人就可以直接拿出來調用。標準化在簡化設計工作、縮短設計周期、提高設計質量、便于專業化生產、擴大互換性、便于維修、保證產品質量和降低成本等方面具有重要意義。

標準化包括三方面的內容,即零件標準化、產品系列化和部件通用化。

      零件的標準化是對機械零件的種類、尺寸、結構要素、材料性能、檢驗方法、設計方法、公差配合及制圖規范等制定出相應的標準,供設計、制造及修配中共同遵照使用。如螺栓、螺母、墊圈等的標準化。

      產品系列化是產品在同一基本結構或基本尺寸的條件下,按一定的規律優化組合成若干個不同規格尺寸的產品。這樣可用較少規格的產品滿足不同的需要。系列化是標準化的重要組成部分。


      部件通用化是對不同規格的同類產品或不同類產品,在設計中盡量采用相同的零件或部件,如幾種類型不同,負載相近的設備,就可以采用相同的帶調整塊墊腳。









作者: sull    時間: 2019-8-12 10:12
多人參與設計確實存在組合兼容的問題。
作者: 魍者歸來    時間: 2019-8-12 10:33
如果是老司機的話,這個確實算是低端錯誤了,被噴也只能挺著。不過這個還好,還是比較好改的。
作者: zhaoxg    時間: 2019-8-12 10:36
感謝樓主分享,很不錯!
作者: cherishp    時間: 2019-8-12 11:14
不知道設備重量,可能算了螺桿支撐的力哈,但是大腳輪搭配小腳墊,給人一種頭重腳輕的感覺?
作者: 麥田守望者bj    時間: 2019-8-12 11:32
感謝分享,學習了
作者: 貓咪小新    時間: 2019-8-12 11:58
好評,漲經驗
作者: 陳小困    時間: 2019-8-12 12:30
毫無技術含量的設計,比比叨叨一大堆
作者: 3983596    時間: 2019-8-12 13:24
考慮不周,米辦法,跟車間人員講什么標準,什么規范沒有用,也不要比較什么大牌設計,畢竟現在是自己在設計,當初沒考慮到就該認,沒什么可說的
作者: wang123jun    時間: 2019-8-12 16:32
學習學習
作者: dabenlei123    時間: 2019-8-12 16:45
哈哈哈,我們直接買帶調整高度的腳輪。。。米思米有點貴啊
作者: cool44    時間: 2019-8-12 20:46
低級錯誤,沒考慮旋轉半徑,腳杯太小。
作者: 未來第一站    時間: 2019-8-12 21:17
確實如此
作者: z424385518    時間: 2021-11-9 07:44
說啥呢?

作者: 湯姆餓死了    時間: 2021-11-9 10:32
同一款機,每批次采購的腳輪都不一樣,就問服不服
作者: oh小二    時間: 2021-11-9 11:17
做錯挨叼,正常
作者: BensonZ    時間: 2021-11-9 16:56
學習了
作者: 軒然紅君123    時間: 2022-3-19 08:59
學習了
作者: 高圓圓女神    時間: 2022-3-19 11:05
畢竟自己的鍋
