標題: 強力夾緊缸使用的兩個注意點 [打印本頁]
作者: 遠祥 時間: 2019-7-22 10:00
標題: 強力夾緊缸使用的兩個注意點
本帖最后由 遠祥 于 2019-7-21 18:19 編輯
強力夾緊缸是咱們汽車行業工藝裝備的常用氣動配件，因?yàn)槠鋬?nèi)部有較穩定的自鎖緊機構；各大主機廠，在對于工裝治具的驗收過程中，也有明文規定要求使用某個品牌的強力夾緊缸。
在工裝治具的設計過程中，若經常使用，難免會出現問題，以下有兩個注意點，總結一下，希望社友們以后能夠避免出錯。
第一點：氣管接頭的使用選型
如圖，這幅治具的強力夾緊缸選用的氣管接頭是普通彎頭的形式，這里接頭沒有氣體流量的調節功能，在現場實際使用過程中，氣管通氣后，旋壓臂動作速度特別快，操作者如果不小心把身體放在壓緊范圍內，就會產生機械傷害，特別危險！
而且因?yàn)檫M(jìn)氣量太大，如果產品是鋁合金材質，比較軟的產品等，就會在表面形成壓痕。

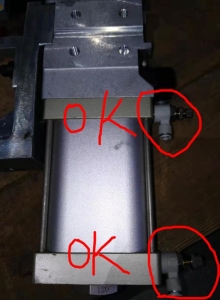

因此，在使用強力壓緊缸時，需求形成一個標準，用這種帶調速的接頭，從而調節旋壓速度和壓緊力。
第二點：旋開角度

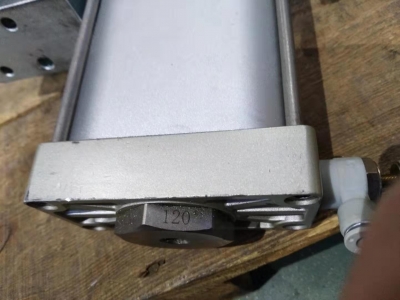

如圖所示，這個120的數字，表示該缸的打開角度是120度，但如果設計過程中模擬的不準確，導致選項錯誤，而且采購買回來又不能換，這時該怎么辦呢？？

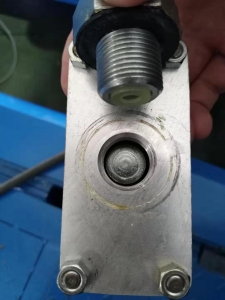

不用急！這個鋼印數字的零件其實是個螺母，可以把它拆下來；

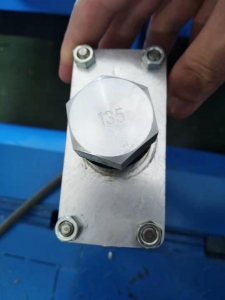

用135度的這個零件，替換掉120的那個零件后，這時強力夾緊缸的旋開角度就能從120度改成135度了！
以上就強力夾緊缸的使用小技巧，希望能對社友們有幫助~
作者: 小機123 時間: 2019-7-22 10:29
是哪個告訴你氣缸調節接頭可以調氣缸的輸出力的。。。你可以把他拖出來槍斃5分鐘了，氣缸調節接頭在調流量的，不會改變氣壓，也就是只影響氣缸的工作速度，注意，在氣缸使用的過程中大部分是使用的排氣節流
作者: yien 時間: 2019-7-22 10:37
誰家的調速閥這么牛逼，連氣壓都能調了？
作者: kongge5555 時間: 2019-7-22 11:29
沒看懂
作者: 光劉 時間: 2019-7-22 12:49
懟的有理，頂你！
作者: liwenjun515 時間: 2019-7-22 14:13
謝謝分享！！！樓主太棒了
作者: 遠祥 時間: 2019-7-22 15:13
|小機123發表于 07-22 10:29是哪個告訴你氣缸調節接頭可以調氣缸的輸出力的。。。你可以把他拖出來槍斃5分鐘了，氣缸調節接頭在調流量的，不會改變氣壓，也就是只影響氣缸的工作速度，注意，在氣缸使用的過程中大部分是使用的排氣節流
作者: 機械設計wender 時間: 2019-7-22 15:17
壓痕不是單純壓緊力影響的，還有一個就是速度，接觸瞬間就是碰撞模型
作者: 遠祥 時間: 2019-7-22 15:18
我沒有說是調氣壓呀，對氣缸壓緊力有影響。其實理論上來講，這樣說法是不正確的，但咱們現場調試確實有這種情況的發生，這就比較尷尬了，呵呵～
作者: 遠祥 時間: 2019-7-22 15:18
什么品牌的呢？
作者: 遠祥 時間: 2019-7-22 15:19
多謝捧場～
作者: 米米hu 時間: 2019-7-22 15:19
這個壓痕是否撞擊痕跡？
作者: 384432485 時間: 2019-7-22 15:24
節流閥不是調節速度的么。。。。。調節氣壓大小的是用減壓閥？
作者: 機械設計wender 時間: 2019-7-22 15:28
被懟了就去考證下，自己錯了學到了，自己對的也可以提出來交流，發個帖子有人碼那么多字懟你，實屬難得，所以也是一種交流方式，不急不惱，安然處之，牛逼的人不是都牛逼，總有要討教別人的時候，所以學習路上謙謙而行。
作者: yien 時間: 2019-7-22 17:00
流量調小沒有壓痕是因?yàn)闆_擊變小，而不是壓緊力變小。
如果你做下測試，在氣缸的壓緊面上加一個測力裝置，測試不同速度下的壓力數值，
你會發現氣缸前端壓力不變化，那么讀出的數值是沒有變化的。
作者: Johny 時間: 2019-7-23 00:32
有討論才是最好的
作者: xue428032 時間: 2019-7-23 08:22
那是速度慢，還沒沖滿氣缸，感覺有點緩沖的樣子 所以沒壓痕
作者: 13995936456 時間: 2019-7-23 08:26
多謝分享
作者: 果粒#稀飯 時間: 2022-2-21 20:09
調得大點可能2s就壓得死死的，調小點，可能4、5秒還在壓緊。
作者: happywojiqq 時間: 2022-2-21 21:17
·······
