標題: 焊接工裝設計之焊槍姿態正確模擬 [打印本頁]
作者: 遠祥 時間: 2019-6-24 15:08
標題: 焊接工裝設計之焊槍姿態正確模擬
本帖最后由 遠祥 于 2019-6-24 07:39 編輯 / \2 z' n% |6 P" R
& T! ^" l+ L }" Y2 G% a
設備工裝設計的再花哨，不能實現功能都是白搭！焊接工裝同樣是這個理兒，結構設計中如果不考慮生產調試過程中機器人焊槍的姿態，不懂得焊接工藝，那么工裝做出來后，產品卻焊不出來，那就十分尷尬了！% E3 Q* o/ O P9 J# \0 L: w
+ m9 t# d) I+ {

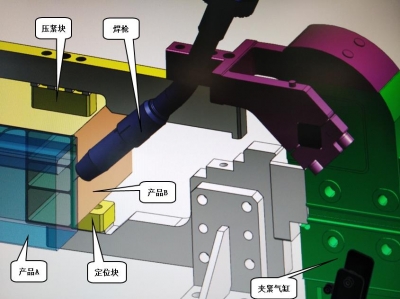

7 Q+ \$ Z2 q- S! `1 x 之前我也遇到這樣的情況，產品A和B由定位塊和壓緊塊保持位置不動，再由焊槍對焊縫施焊；3 n' t4 k. [$ b' m
4 E. i8 V5 n0 r6 J; P

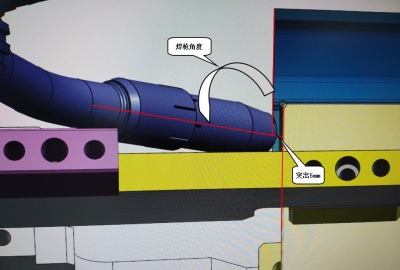

; y2 b G# w& `+ y7 h5 M- b 產品A比B多突出5mm,設計時焊槍角度模擬為90度，這種姿態實際調試過程中無法焊接；
& V' z& I% u* C1 D5 J8 x
8 J L8 M9 @+ X* N3 X* J: `* s

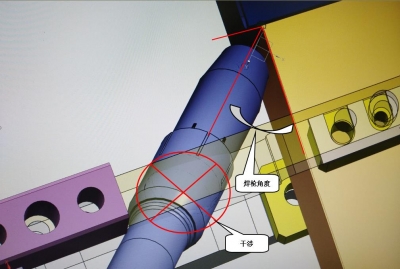

2 a0 N8 y1 V' l+ Z9 h 正確的焊接角度是此處需要有70度，當焊槍姿態合理后，卻發現焊槍與壓緊臂有干涉！
# D" M" u( h) `* q% z M. ?. g" b( R" P# ?' L+ ~
- U! Z2 S- z, m. O# K/ }9 P: O+ j 發現這樣的問題時，工裝已經在調試階段；整改所花費的時間，給項目交樣帶來很大的壓力，而且也會被項目小組的人吐槽，設計能力不足！, V. [4 h1 `4 h* H% b
' ~& n) j4 U; g4 T' ^* O
所以，在設計焊接工裝之前，需要對正確合理的焊槍角度有一個深刻的認知！
3 g3 o$ L7 Q1 ^' X& [ b2 k

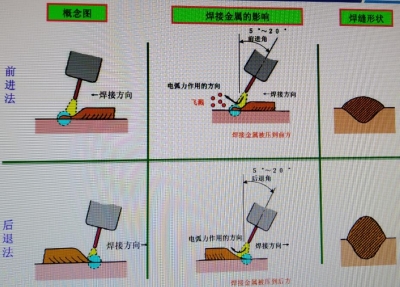

9 I; Y' }2 G+ G% r 焊接分為推焊和拉焊兩種手法。推焊，也就是前進法焊接，行進角度較大，熔融金屬被吹向電弧的前方，熔深較淺，飛濺較大。拉焊，也就是使用后退法焊接，熔融金屬被吹向電弧的后方，直接與母材產生電弧，熔深較深，焊縫余高易形成。
$ w: {' D4 V% O- N5 M$ c: _6 b, E
7 q; ~' I k+ O1 {8 H+ U2 X* f, {% f6 H2 p- t
在開坡口、易產生熔融金屬被吹向前方的場合采用后退法焊接。
+ Z3 q7 I. Z4 C; Y% {& u1 H. l焊接角度5-20°，這個需要牢記！
0 L- r6 [2 R; c: b9 _
現場經驗來講，前進法適用于焊薄板，薄板材不易焊穿，焊縫余高小，焊縫外觀易控制；而后退法適用于焊厚板。

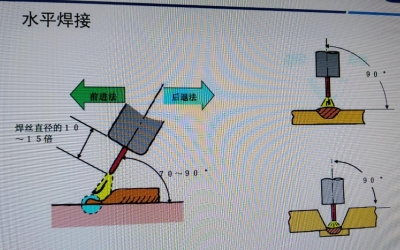

7 D0 k$ y' k. g4 K6 v焊槍的焊絲桿伸長標準是12-15mm，不能再長了！
2 h% V6 Z3 A% P2 E+ C; u' R

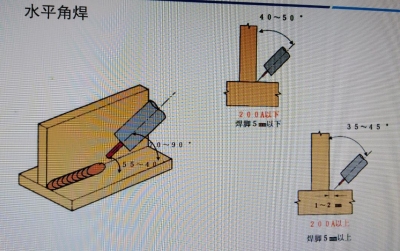

焊接的角度需要根據焊縫的高低來微調。
7 i) L0 J, n9 u$ ~
作者: 外圓車刀 時間: 2019-6-25 08:09
兄弟能分享下資料嗎 我們剛開始弄焊接 還有你那個是什么仿真的
作者: 遠祥 時間: 2019-6-25 10:10
資料是公司電腦里面的，有加密，拷不出來，上面的圖片都是比較精華的地方，以上掌握，對于焊接工藝基本上已經夠用的。
作者: 外圓車刀 時間: 2019-6-25 10:25
* y% h( |$ q4 ], p/ ^/ @, a! P你們 這個焊槍模擬是solidwork嗎 還是有其他專用仿真軟件
* s+ B2 W! m+ _! r
作者: 及上開 時間: 2019-6-25 13:32
據我所知，激光焊分為準直和振鏡，準直類型的如果激光角度為90度的話，不止無法焊接還會造成激光損害，也要偏離一定角度。功率大概5KW到6KW，小功率的不知有沒有這個問題。樓主分享的焊接工藝和這個準直激光好像
作者: 海風1006 時間: 2019-6-25 14:50
學習了，感謝分享
作者: 那些年的那些年 時間: 2019-6-25 16:06
學習啦
作者: 遠祥 時間: 2019-6-25 19:48
只模擬焊槍角度，避免結構干涉，不需要專業的軟件，你用什么軟件設計工裝，就用那種模擬。
作者: 遠祥 時間: 2019-6-25 19:51
|及上開發表于 06-25 13:32據我所知，激光焊分為準直和振鏡，準直類型的如果激光角度為90度的話，不止無法焊接還會造成激光損害，也要偏離一定角度。功率大概5KW到6KW，小功率的不知有沒有這個問題。樓主分享的焊接工藝和這個準直激光好像
作者: 遠祥 時間: 2019-6-25 19:52
互相學習～
作者: 遠祥 時間: 2019-6-25 19:52
不客氣⊙▽⊙
作者: 玉馥盈闕 時間: 2019-6-26 08:42
元帥大人威武
作者: wei_R0LaK 時間: 2019-6-26 16:43
這個是汽車焊接行業用的最廣的夾具設計理念，焊接夾具設計優先保證焊槍可達性和定位基準。控制產品的自由度。樓主發的夾具圖片是歐系夾具樣例，在汽車焊接夾具中有兩種夾具風格；一種是歐系，一種是日系。歐系夾具是歐美汽車廠用。日系是日系和國產還有韓系汽車廠用。
作者: 聶華 時間: 2019-6-26 21:16
啥軟件模擬的
作者: 圣無敵 時間: 2019-6-27 08:18
不要強求模擬軟件的，在焊點緊湊的位置畫一下20~70度的焊槍頭在焊模中驗證一下即可
作者: huiyundezhu 時間: 2019-6-27 09:41
學習了，感謝分享
作者: 山子野 時間: 2019-6-27 14:03
0.0
