標題: 請教方管切45度折彎成直角的縫隙問題 [打印本頁]
作者: mr韋恩    時間: 2019-6-5 15:17
標題: 請教方管切45度折彎成直角的縫隙問題
[attach]482453[/attach]1 J1 q# ^% r. i

9 g! k8 S! @0 ^[attach]482454[/attach]
9 I! W; R, a: z; x+ N  U8 m! ?1 a+ s9 T' C0 B9 r3 x9 ~: M5 \
[attach]482455[/attach]+ L* J. A+ N- p4 [
% L5 w0 s! q0 |0 U
[attach]482459[/attach]
. z% w  O% z% ]( _7 P/ i. F) m0 @

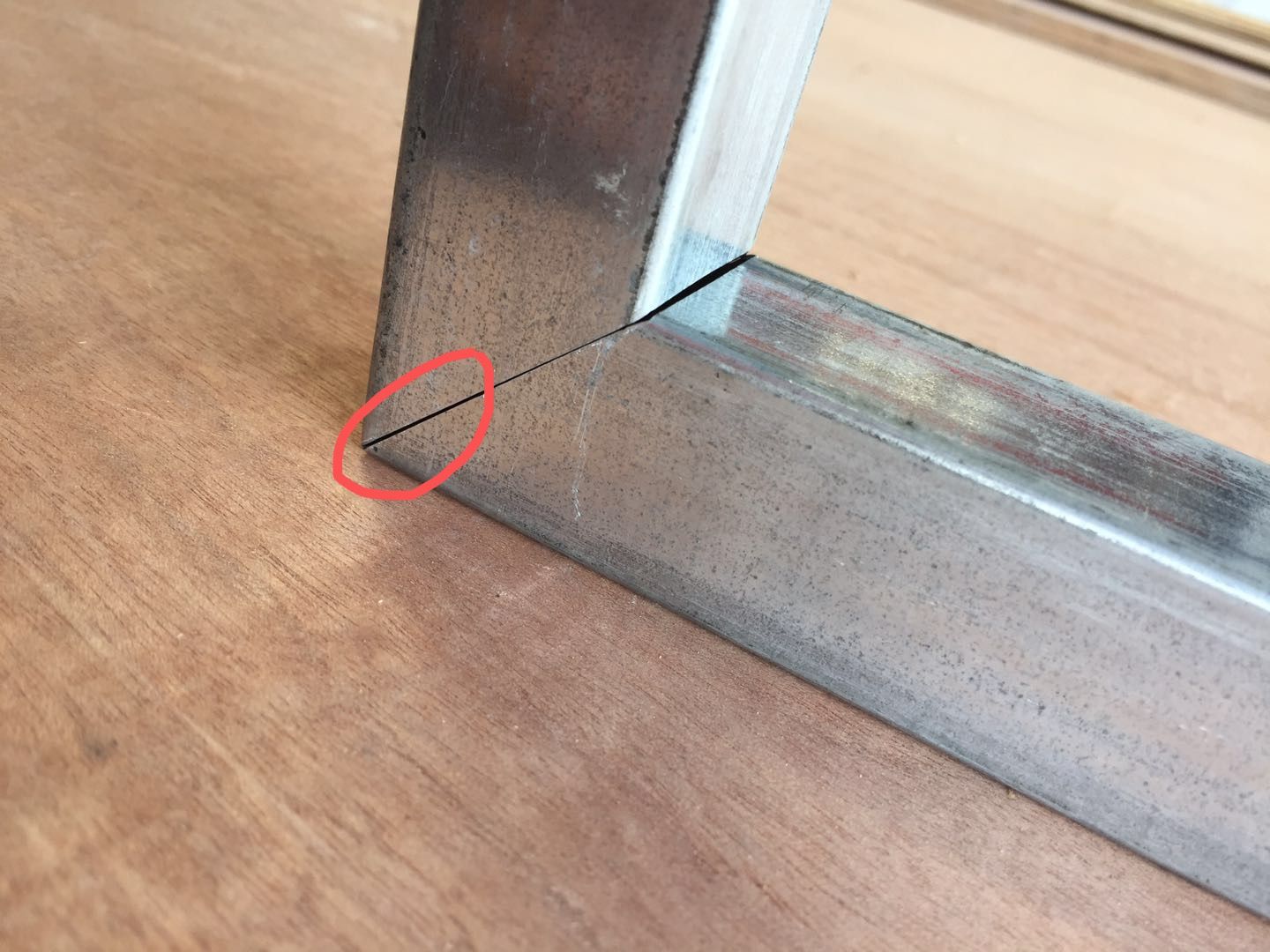

: r* p" g' K5 [5 @# }! x如圖，使用激光切割切完45度，折彎后紅圈的地方有縫隙，請教此處應該如何畫圖
8 s! q  o5 Q" x7 u4 d( f0 U, Y/ z& I1 {
7 U/ y# a+ `7 |+ ~+ q7 F7 n
% K% w3 o1 x/ b9 h( D* A

4 p+ b2 b, P  j) d& Y5 R
作者: 忘乎所_qzkiK    時間: 2019-6-5 15:34
有償嗎2 V/ S+ b' {; T+ V  t
作者: 平推對面5坨便便    時間: 2019-6-5 15:37
你是在圖上要有縫隙還是沒有縫隙呢
作者: 卯金刀1314    時間: 2019-6-5 15:42
折完不做加強嗎？  糾結這個干嘛？
; Z  ?& [& z% d/ Q3 ]
作者: 也許還好    時間: 2019-6-5 16:08
怎么也要焊一下吧，有不是直接用，有就有吧，箱弄成嚴絲合縫是不是過渡要求了
3 M) S/ n4 p1 k8 r! t; \# Q7 K+ E5 @! M
作者: 國統區    時間: 2019-6-5 16:24
焊縫  留夠焊縫的地方   你這就沒有焊縫   意思就是  適當的把量取大一點  無非就是焊縫寬一點
作者: 咕得白    時間: 2019-6-5 16:28
普通激光割無法割出斜面的，所以折彎的時候，就會出現這種情況
作者: 灰太狼1    時間: 2019-6-5 19:27
一般這種零件都是要焊接，縫隙可以留一點吧
作者: 遠祥    時間: 2019-6-5 19:36
應該你留了一點肉做為折彎，所以要考慮折彎系數。為什么不直接切掉，再拼焊？這樣尺寸才會有把控！
作者: mr韋恩    時間: 2019-6-5 20:00
平推對面5坨便便 發表于 2019-6-5 15:37
" h) N9 G2 I* v你是在圖上要有縫隙還是沒有縫隙呢
  |7 y- e+ O3 g' U3 ?' R8 e
意思是要怎樣畫圖切完拼接才會無縫
作者: mr韋恩    時間: 2019-6-5 20:02
遠祥 發表于 2019-6-5 19:36& ~7 A& V5 r4 V+ m- W# o% B
應該你留了一點肉做為折彎，所以要考慮折彎系數。為什么不直接切掉，再拼焊？這樣尺寸才會有把控！
4 }7 \) Q. ]5 X  q1 n3 J/ O+ |
領導的要求，不切斷，那請教這點肉怎么畫
2 _( G9 F2 h- H4 {: T/ f
作者: mr韋恩    時間: 2019-6-5 20:05
灰太狼1 發表于 2019-6-5 19:27
8 `) z8 D7 U* I6 b# |2 V一般這種零件都是要焊接，縫隙可以留一點吧

" d1 b2 g6 b& p! s激光焊接，這個縫隙焊不住，激光直接射穿' W; n. c& z( r9 j2 w# n* M
作者: mr韋恩    時間: 2019-6-5 20:07
國統區 發表于 2019-6-5 16:24
) A( W4 B$ L  t" f7 Q; _0 D焊縫  留夠焊縫的地方   你這就沒有焊縫   意思就是  適當的把量取大一點  無非就是焊縫寬一點

0 r$ u/ ~- n" X  s$ b0 w激光焊接，這個縫激光焊不住，會直接射穿
/ x- K' t/ r+ }0 W8 L; A
作者: okmeiyou    時間: 2019-6-5 20:40
應該在折彎線左右端挖空一點，不讓折彎的時候擠壓頂住，還有折彎的位置一定要準，你那個明顯不是在斜角正中折彎。
作者: 未來第一站    時間: 2019-6-5 21:18
okmeiyou 發表于 2019-6-5 20:40
% M% i3 w# |* z, p. B. w  W7 W應該在折彎線左右端挖空一點，不讓折彎的時候擠壓頂住，還有折彎的位置一定要準，你那個明顯不是在斜角正中 ...

; U9 M! Z8 m5 }4 x. {4 ~有點意思。; r  f  C$ x6 _4 M7 U; F
作者: 曉昀    時間: 2019-6-5 22:02
圖紙上當然是一條交線，圖紙上不可能還畫出兩條有間隙的輪廓線。
作者: mr韋恩    時間: 2019-6-5 22:12
okmeiyou 發表于 2019-6-5 20:40
; `2 P+ L9 B& e/ _應該在折彎線左右端挖空一點，不讓折彎的時候擠壓頂住，還有折彎的位置一定要準，你那個明顯不是在斜角正中 ...

) R- y* v3 a6 H0 z* d  J4 [1 c* r- o這個左右挖空的數據應該怎么計算& N- k3 S1 @1 n0 Y0 E+ H; W
作者: okmeiyou    時間: 2019-6-5 22:38
mr韋恩 發表于 2019-6-5 22:12
* ]1 w2 K; F% y這個左右挖空的數據應該怎么計算
7 y, K" p7 ~/ a
SolidWorks好像會自動生成，根據實際來吧，不同模具，壓力，圓角不同，都有影響。4 P  T" I9 `- F0 I
作者: 科技的瘋狂    時間: 2019-6-6 08:29
錘子適當敲打
作者: 國統區    時間: 2019-6-6 11:54
激光的話  那你還是全部激光切割45度角  然后拼接吧   理論上那你折彎時是一條線 實際他是有厚度的  折彎時材料是一邊拉伸 一邊擠壓% A& }7 J) Z0 K9 X2 K( B6 n
這個估計   無解
作者: 那些年的那些年    時間: 2019-6-7 08:07
里側的棱角看到都沒對齊，是不是折彎有誤差
作者: 喂我袋鹽    時間: 2019-7-21 15:18

& F- ]( P* E* C
. F2 B* {. m* v; f* ?內側的接縫更大，這個不用管么
作者: gjj375909881    時間: 2019-7-30 13:43
只能加焊打磨
