標題: 焊縫質量檢測方式 [打印本頁]
作者: 遠祥    時間: 2019-5-20 10:00
標題: 焊縫質量檢測方式
   有一個項目是密封性器具，材質為鋁合金，工藝為MIG焊（熔化極惰性氣體保護焊）；因?yàn)楫a(chǎn)品有氣密性要求，檢測壓力4000pa,所以很多產品因?yàn)榛『高^程中焊道質量不量，產生漏氣的現象，導致客戶投訴！為此，項目急需尋找可以檢測焊縫質量的方法，前段時間我找了相關供應商，并通過這段時間的實施，總結出了以下兩種檢測方式：
: k$ A" K+ e& L8 |6 R; K# S, V9 Q; K$ a0 k9 l% Z5 D( k# n% Z" ]
6 {- }" c% c, s
第一種：在線檢測

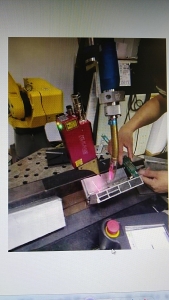

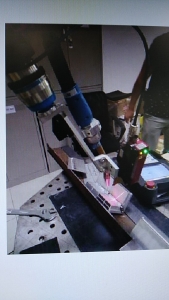

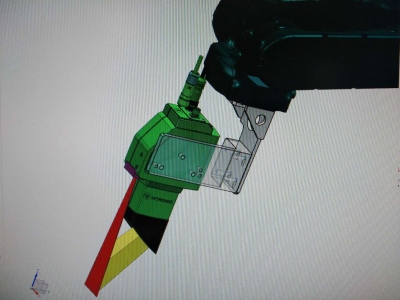

     此檢測設備通過金屬支架固定在焊槍上，它會發射一個喇叭形的激光檢測區域，距離焊道的檢測距離要保持在150-200mm，檢測角度，激光掃描必須與焊縫保持垂直，以前進方向?yàn)閰⒖迹笥覂A斜正負10度之內，前后傾斜10度之內。因?yàn)楣潭ㄔ诤笜屔厦妫梢愿S六軸機器人一邊焊接一邊檢測，從而實行焊縫質量的在線檢測。
( W3 E7 w7 |2 a% @" S* q# p
& n2 v8 y- @" t7 ~) b3 H# ~: O0 e8 z5 r: d, I* m
第二種：專用檢測

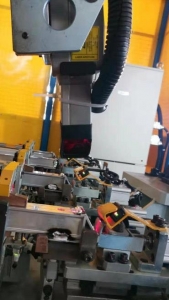

單獨把檢測設備固定在六軸機器人上面，做一個專用的檢測工位；
    這種檢測高度與角度和在線檢測設備相同，但區別在于專用檢測工作過程中不能有強烈光線的干擾，特別是刺眼的弧焊；因此需要做一個專用的防護工位，四周最好用防護板罩起來。
PS:光線的干擾，增加防護罩，其實供應商的說法，現場調試時發現，只要不是特別近的弧光，基本上沒影響！1 t3 c9 c6 P9 [/ R8 V

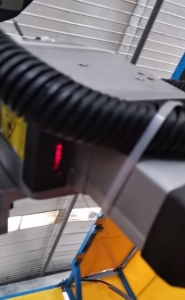

激光頭發生器

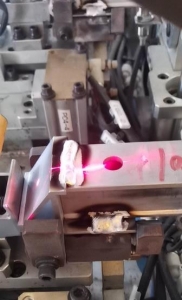

在檢測時，產品上面會有紅色的激光掃描線。、

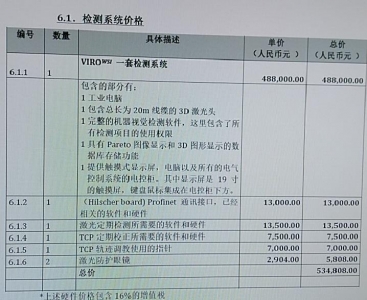

專用檢測一套要五十多萬
+ i/ J: t6 L2 }( U6 y" A& \
總結：在線檢測時供應商給的方案，我們實施的是第二套方案，專用檢測，雖然成本較高，但檢測的效果肯定時要比在線檢測的要好！     不知道社區里面有沒有是使用過第一種方案的，歡迎來補充，本人也會持續更新專用檢測在批量調試過程中的技術要點！
2 p3 R% e0 j- ^$ m+ ~3 i3 C7 ]+ G' x7 G4 y; m$ B/ c/ B
! u5 p/ `4 z& H; p* \* I
作者: 科技的瘋狂    時間: 2019-5-20 10:28
感覺效率及成本上來說，還是方案一更好一些呢
作者: 遠祥    時間: 2019-5-20 11:25
|科技的瘋狂發表于 05-20 10:28感覺效率及成本上來說，還是方案一更好一些呢
方案一生產效率會高一些，但檢測的效果肯定不如方案二，這個也要看客戶的要求，因?yàn)檫@次是寶馬的要求，我們選用的是方案二了。
作者: 流浪的小白    時間: 2019-5-20 13:24
焊縫檢測平常接觸的射線和超聲的比較多[attach]481300[/attach]
作者: 遠祥    時間: 2019-5-20 13:54
|流浪的小白發表于 05-20 13:24焊縫檢測平常接觸的射線和超聲的比較多<img src="http://www.ytsybjq.com/data/attachment/forum/201905/20/132343uqewmf98vneyf4oe.jpg" border="0" alt="">
超聲波方式是探傷檢測原理吧？9 T. n$ ]( A& R
射線又是什么原理？
作者: dlm19831116    時間: 2019-5-20 14:48
MIG焊接鋁合金漏氣是因?yàn)楹附赢a(chǎn)生氣孔吧，看樣子厚度也不大，要是有缺陷焊接結束做個PT應該很簡單就看出來額。不知道激光檢測的原理是什么，不敢評價。
作者: 遠祥    時間: 2019-5-20 15:07
|dlm19831116發表于 05-20 14:48MIG焊接鋁合金漏氣是因?yàn)楹附赢a(chǎn)生氣孔吧，看樣子厚度也不大，要是有缺陷焊接結束做個PT應該很簡單就看出來額。不知道激光檢測的原理是什么，不敢評價。
MIG焊中會有氣孔，夾雜，虛焊等焊接質量缺陷，鋁合金材質因?yàn)榕蛎浵禂?shù)大，缺陷更容易產生。激光檢測的原理是，激光探頭在發射光束的時候，上方有攝像頭拍照，兩者配合可以拍出焊縫內部質量的照片，再與正常焊道的標準對比，來判斷焊縫質量的好壞。
作者: fact1993    時間: 2019-5-20 16:03
我知道的常用的有超聲波和磁粉檢測，成本都比較低，效果也還行
作者: 遠祥    時間: 2019-5-20 16:11
|fact1993發表于 05-20 16:03我知道的常用的有超聲波和磁粉檢測，成本都比較低，效果也還行
這兩種方式好像都是人工手持式的，估計不能配合六軸機器人實現自動化生產模式。
作者: 流浪的小白    時間: 2019-5-20 17:32
遠祥 發表于 2019-5-20 13:54; D3 B/ r* k8 L
超聲波方式是探傷檢測原理吧？* a, l6 i1 S3 ^0 q7 N4 r8 k
射線又是什么原理？
4 Z  ^! D1 J) O" q5 G
常用的X射線和γ射線8 l0 N7 _: x1 h- i& ~
作者: 遠祥    時間: 2019-5-20 18:49
|流浪的小白發表于 05-20 17:32<br><font color="#333333"><font face="arial, 宋體, sans-serif">常用的X射線和γ射線</font></font><br>
這些設計不會和醫院里面的一樣吧？是否有輻射？
作者: 未來第一站    時間: 2019-5-20 20:53
學習了。
作者: wuxianzhou100    時間: 2019-5-21 01:03
這是個無損檢測的問題，第一方案效率高是肯定的，但是對于焊縫較厚的工件，無法保證質量。所以對于重要場合還是采用第二方案，也就是
2 p- I- \2 f3 K常用的超聲波探傷或X射線和γ射線拍片，但是對于角焊縫，這兩種方案都不適合，應該采用最為傳統的探傷方法。
作者: 遠祥    時間: 2019-5-21 14:11
|wuxianzhou100發表于 05-21 01:03這是個無損檢測的問題，第一方案效率高是肯定的，但是對于焊縫較厚的工件，無法保證質量。所以對于重要場合還是采用第二方案，也就是<br>
( ^8 ^1 y6 I0 j  [6 P8 n  w+ H1 X常用的超聲波探傷或X射線和γ射線拍片，但是對于角焊縫，這兩種方案都不適合，應該采用最為傳統的探傷方法。
大神所說的探傷是否為磁粉探傷法，這種檢測方式要接觸其他介質做為檢測手段，感覺不太適用于批量生產的產品哦？
