標題: 畫圖工(29)——錐齒輪測繪 [打印本頁]
作者: 未來第一站    時間: 2019-5-5 23:00
標題: 畫圖工(29)——錐齒輪測繪
本帖最后由 未來第一站 于 2019-5-6 10:13 編輯
1 A' _! _) Y4 A9 B0 u9 z6 P6 ]9 @5 D8 f) I. j
[attach]480271[/attach]( M% {$ Q  B' ]( u) f0 ?% L! |
[attach]480272[/attach]
6 I8 ]* V3 H- E6 L7 {9 y% I[attach]480273[/attach]& w7 H% |* i! I: f
[attach]480276[/attach]4 c7 @2 y/ C/ b+ \8 H3 s+ u5 z

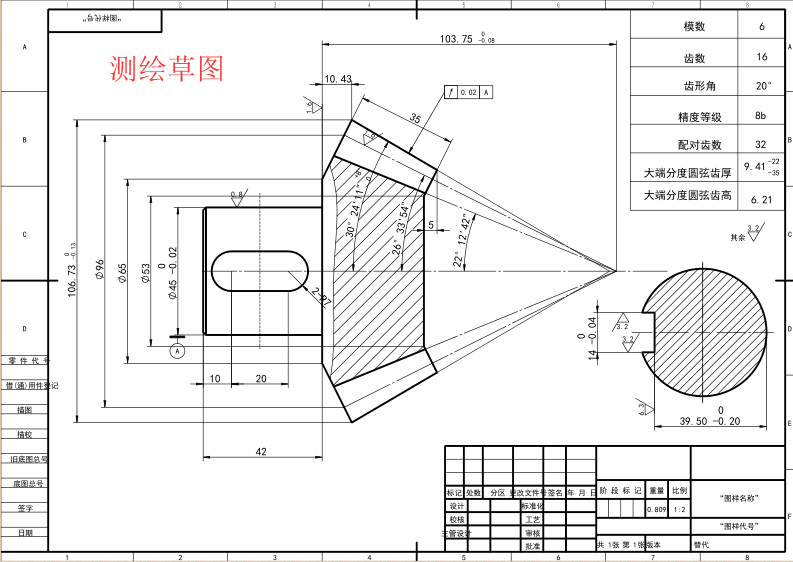

- u% {/ ]4 w( v. E拿來的就這一個（話說測繪齒輪一定記得要配對齒輪，一對都有會給測繪帶來很多好處），面目全非，值得安慰的是配對齒是32齒軸交角90°。7 f( G# }: z7 {  X8 ^$ q
唯一能測到的只有大、小端齒根圓和頂圓錐角。
/ J4 J( K4 z5 T- x! F能做的只有按等頂隙推測標準模數一個個試算確定了。% I# c& C6 g: k% x7 Y% o8 L# b
  S& b2 y# p0 K, E& ?* Z
[attach]480277[/attach]7 B; C* K2 Y: y; [- _5 t, }
這個excel計算表格幫了大忙，免去了大量枯燥的計算，直齒錐齒輪計算很準（各項都和手算做了對比后，推薦收藏）" C5 a: ~* N( L1 Z

/ K! N; m$ v8 w  z4 _' ]4 z[attach]480279[/attach]- ^- y' \! U' I+ {9 _, Z) y
齒輪手冊有一套最好，這套老的不錯！上下冊，上冊主設計，下冊主制造，關于齒輪的測繪也有專門的章節介紹。! h9 k# u( }3 V, l$ t3 g
實際遇到可以去翻看相關內容。
/ F0 ]0 d& z" U5 G. `- J電子版如下
  C/ S8 d# Q, n. e  y5 T/ D4 f齒輪手冊2000版2 e7 p6 R( I5 U& t  U/ I( r
http://www.ytsybjq.com/thread-59017-1-1.html, ^  e: i* I6 y( B, P/ i: G" I% Y. x
(出處: 機械社區)
/ c5 Z# _& P# s5 S  s+ Y百度網盤0 T$ l% l- `3 P; S
鏈接：https://pan.baidu.com/s/1VyIgh7cJNuaAR1SaqE4R0A 4 q* w+ W+ r6 z
提取碼：9y5e ! L3 }# J  s; N

! i2 E  Q& x. A( s/ r) p[attach]480274[/attach][attach]480280[/attach]# R% ?' g" z- T4 }& f

& e3 i* d; K7 Z( ^" o
  N- w+ V$ ]6 t: d" ^* y+ w: J
/ }- Y  i, W1 O& w! x( q4 I$ E; {
' h9 M& s, k. p2 D
- J& r  b2 f9 e1 o& ^! T( U; B! {5 d
: z/ j$ f8 B! h% e
$ Q2 y1 S% m# H& j7 e  R, T8 @; s! G3 V7 \

& z+ _1 W% \4 N6 H1 `7 r
" d  P5 q' O: f) W" _/ P
6 m, i4 A/ N/ a  ]" G% ]+ P7 `4 F# ]5 H  N3 y* ?( c9 B
7 y" ]; \: n8 T& L7 G& h3 i
+ H3 ]7 ^) I* I6 C& ^, l, a
作者: 胡波1986411    時間: 2019-5-6 07:24
謝謝分享
作者: 默笑滄海    時間: 2019-5-6 08:20
謝謝分享
作者: 年華98    時間: 2019-5-6 08:40
謝謝分享
  l& N- L( P3 c1 I. q
作者: shentu    時間: 2019-5-6 08:49
這手冊確實夠老的了。
作者: anxin_jing    時間: 2019-5-6 08:57
謝謝分享
作者: 未來第一站    時間: 2019-5-6 09:13
shentu 發表于 2019-5-6 08:49! f( o% m+ Y3 L& l9 f$ B0 I
這手冊確實夠老的了。

( W: J! h/ W/ H: Q不算老，也算是90后吧。
作者: 小熊嘆    時間: 2019-5-6 09:22
樓主電子版有網盤連接么，27個附件有點多啊
作者: 未來第一站    時間: 2019-5-6 09:31
小熊嘆 發表于 2019-5-6 09:22
$ o( k1 {8 r5 o8 |( J% T樓主電子版有網盤連接么，27個附件有點多啊

7 c& W* J; A. b鏈接：https://pan.baidu.com/s/1VyIgh7cJNuaAR1SaqE4R0A + p, c: t0 b1 }1 t5 l3 D  j
提取碼：9y5e : ]' w) p* ~. ]$ d( p
復制這段內容后打開百度網盤手機App，操作更方便哦
% _$ T! g: E$ w( n" ^* `) l8 f6 g) `' W# A* s
作者: 麥田守望者bj    時間: 2019-5-6 09:54
謝謝分享
作者: yuling1280    時間: 2019-5-6 09:59
感謝分享
作者: sunbin00    時間: 2019-5-6 10:11
感謝分享
作者: 414137625    時間: 2019-5-6 10:37
謝謝分享
作者: 玉馥盈闕    時間: 2019-5-6 10:54
多謝分享
' o1 z3 M/ f% ^( H' d& |- v: ^6 W
作者: 未完待續000    時間: 2019-5-6 11:03
謝謝分享
作者: 魍者歸來    時間: 2019-5-6 11:13
很好，很強大 666
作者: 貓咪小新    時間: 2019-5-6 12:38
學習了
作者: 遠祥    時間: 2019-5-6 12:56
樓主不愧有工匠精神！那幾本手冊好古老的趕腳
作者: YEomanT    時間: 2019-5-6 16:07
謝謝分享
作者: zhj710603914    時間: 2019-5-7 08:22
謝謝樓主分享
作者: 延安C    時間: 2019-5-7 08:51
還好有幾個完整的齒，可以測繪出來
作者: 時間不多多益善    時間: 2019-5-7 09:33
感謝分享！
作者: 中山楊    時間: 2019-5-7 13:29
一直想把齒輪好生學下，感謝樓主！
作者: jiangsuwanhua    時間: 2019-5-7 16:28
謝謝分享
作者: 逍遙cs    時間: 2019-5-7 17:37
謝謝分享，加油樓主
作者: peipei1860123    時間: 2019-5-7 19:16
學習了，加油
作者: 呆退卡繼    時間: 2019-5-7 19:33
謝謝分享
作者: jylhzh    時間: 2019-5-8 07:43
謝謝分享
作者: 晨曦llt    時間: 2019-5-8 09:37
感覺齒輪知識很難學，不易理解，感謝分享。
作者: henrythoreau    時間: 2019-5-8 10:13
學習了，感謝分享，齒輪這個東西雖然古老，內涵卻挺深的，學好其實不容易
作者: liuwu4520    時間: 2019-5-8 14:11
謝謝分享！！
作者: sgxap666    時間: 2019-5-8 15:44
謝謝樓主。 以前去人家那面試就是測繪齒輪，趕緊跑了。
作者: 淺水清清    時間: 2019-5-9 08:47
樓主，威武！！
作者: 閑魚OL    時間: 2019-5-9 09:43
感謝分享
作者: xylr    時間: 2019-5-9 11:36
謝謝分享
作者: Osmos    時間: 2019-5-9 12:28
很好的分享！
作者: 大風兄弟    時間: 2019-5-10 21:21
謝謝
作者: luiw    時間: 2019-5-11 09:39
多謝分享，用得著。
作者: wjgnzq163    時間: 2019-5-11 18:38
可以先補救，后加工
作者: Leo_20180309    時間: 2019-5-12 17:02
能分享一下計算過程么
作者: you2018    時間: 2019-5-13 10:28
啊哦，來晚了，該分享文件已過期
作者: eddyjay    時間: 2019-5-13 10:28
謝謝分享
作者: 自導自演泥巴人    時間: 2019-5-13 15:52
謝謝
作者: eddyjay    時間: 2019-5-13 19:37
該分享文件已過期了
作者: 刀刀催人老    時間: 2019-6-4 20:44
謝謝分享
作者: metonytang    時間: 2019-6-5 14:55
謝謝分享。# t* h) [/ Z4 j& w$ e
作者: 機械新人101    時間: 2019-7-8 15:23
jifennaquq
作者: zhougt1985    時間: 2019-7-9 07:58
謝謝分享
作者: zhougt1985    時間: 2019-8-14 07:56

' Y" p) s7 h3 U5 e: }       謝謝分享
作者: 大白小白    時間: 2019-8-14 10:35
鏈接：https://pan.baidu.com/s/1VyIgh7cJNuaAR1SaqE4R0A) q/ F' x! N, L! k5 E, L
提取碼：9y5e, Q0 l, ?6 z8 ^2 N6 `6 J7 M
: ?9 f9 G; M$ V% V/ l- [
鏈接已經過期了，哪位好心大俠給個新的
作者: zhougt1985    時間: 2019-11-20 08:28

! L# Y& f6 x8 X謝謝分享
作者: yfx258456    時間: 2019-12-31 15:08
鏈接失效，求分享新鏈接
作者: 戰狼zl    時間: 2020-1-1 11:08

& ^4 ~' [1 h9 _0 Q謝謝分享，威望值不夠
作者: taoqi605894030    時間: 2020-1-3 23:02
謝謝分享' G7 A' @( D6 B1 J! q
作者: xiaobing1985    時間: 2020-1-7 20:57
謝謝分享
作者: 我叫劉有福    時間: 2020-1-17 14:02
樓主，給個新的網盤鏈接吧
作者: 我叫劉有福    時間: 2020-1-17 14:03
樓主，給個新的網盤鏈接吧
作者: 路人甲找乙    時間: 2020-1-20 15:36
謝謝分享
作者: 大白小白    時間: 2020-3-7 11:39
我叫劉有福 發表于 2020-1-17 14:037 L# e, ], a4 g6 I8 D
樓主，給個新的網盤鏈接吧

$ d6 v- |+ k) o3 x: Z$ y, u8 Y同求，謝謝lz分享，剛好能用上
/ t5 A3 F5 g2 w% H7 r
作者: 大白小白    時間: 2020-3-7 11:43

) i; P9 f6 G1 p4 Z+ Q* x# A* j# |例如本圖兩個錐齒輪配合，就能配合53°的交錯軸吧？
