標題: ABB地軌使用注意事項 [打印本頁]

作者: 遠祥 時間: 2019-4-29 12:13
標題: ABB地軌使用注意事項
本帖最后由遠祥于 2019-4-29 12:13 編輯

在自動化行業，通過會增加地軌使機器人的動作范圍加大！

最近設計了個自動化搬運項目，里面有用到ABB的地軌，在前期設計與后期裝配調試，遇到諸多意向不到情況，感觸頗多，特此在這里做個總結，希望以后用到地軌的設計能避免踩到這些坑！

1、機器人的安裝方式

通常地軌的高度只有400毫米，機器人如果直接安裝在地軌上搬運機器人高度就很低，這樣抓取的范圍就會變小，所以為了把機器人底座抬高，機器人與地軌的安裝方式通常分為二種；

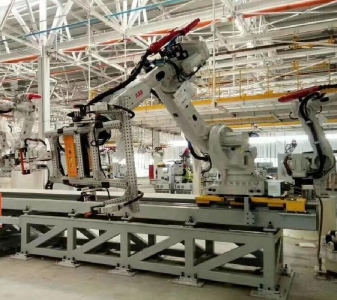

地軌地基抬高

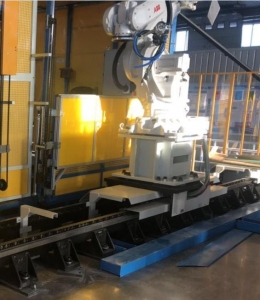

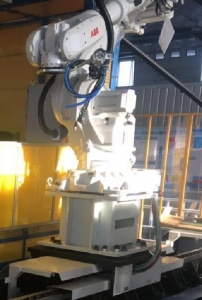

機器人與地軌之間增加固定座（高度不得超過500毫米）

對比之下，第一種才是最優方案；因?yàn)榈诙N方案增加一個500毫米高的底座重量要幾百公斤，這樣地軌的型號要增大，成本增加；而且把機器人重心抬高，地軌在高速移動過程中會地軌產生額外的沖擊。但是，ABB只做第二種方案，他們不允許把地軌地基抬高，只允許增加固定座，然而，很多其他地軌的廠家都使用的第一種方案。

實機器人地軌的使用完全可以采用外包模式，搬運機器人是ABB的，但地軌不一定要是該品牌；當你把地軌的機械部分與電氣部分全部外包給供應商做，他們會機電集成，使機器人系統與地軌系統協調運轉。

在前期談技術協議階段，因?yàn)锳BB地軌付款方式與交貨周期不合理，當時采購也大愿意買ABB，但與電氣工程交流時，因?yàn)殡姎鈸?dān)心機器人用ABB，地軌用其他品牌，后期調試電氣工程怕搞不定！但萬萬沒有想到，更坑的是在安裝調試階段！

2、調試過程

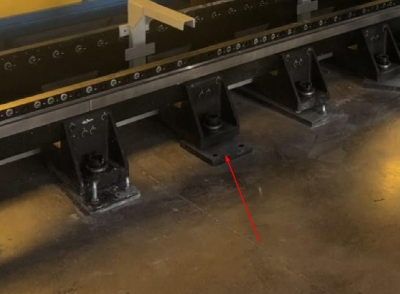

1）如圖紅色箭頭所指為一塊墊板，起初技術協議里面并沒有講要加這塊板；地軌到貨后，ABB派出的調試人員說沒有墊板不給調試；因?yàn)轫?xiàng)目很緊急，做50塊鐵板需要一周的時間，又有額外成本，為此，我也被老板給叼飛了！

大家千萬要記住，不管供應商有沒有在技術協議里面提到墊板，都要多嘴的問一問，在技術協議里面增加上！

2）地軌在調試過程中，最重要是打水平，然而對于地軌的調試ABB只派單人單次5個連續工作日的服務；幾十萬買一條地軌，只派一個人調試，而且這個人啥活兒也不干，就是指揮我們制造部鉗工兄弟怎么調，而且態度也不好！

圖片中手拿水平儀這人沒少和鉗工兄弟吵架！

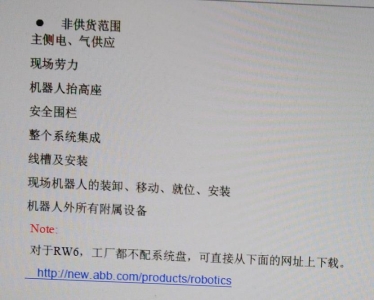

3）也怪我沒仔細審技術協議，對于調試服務的責任范圍沒有明確，導致在調試階段一度停工，只有找采購來協調；但我也是沒想到響當當?shù)膰?guó)際化大公司，在收到90%付款后，調試階段卻如此的拖離帶水，沒有責任感！而且在微信群里面說的很直白，包全部調試需要另外增加費用!

總而言之，大家在以后在使用地軌的時候，需要把這塊整包給供應商，前者設計仿真可以自己做，但安裝調試需要全部包給供應商，專業的人做專業的事才能加快項目的交付時間!

作者: charlie909 時間: 2019-4-29 12:18
我們的地軌自己設計加工

作者: 遠祥 時間: 2019-4-29 12:56

charlie909 發表于 2019-4-29 12:18
" P/ _" u( ]! j我們的地軌自己設計加工

你們是專業的地軌廠家嗎？

作者: 萬字難寫 時間: 2019-4-29 13:31
ABB來的人，是國產的不？

作者: 遠祥 時間: 2019-4-29 14:00

|萬字難寫發表于 04-29 13:31ABB來的人，是國產的不？

啥意思？
調試地軌的人，不是ABB本部的人，這塊業務他們承包給了第三方。

作者: 小白丶經典 時間: 2019-4-29 14:12
圖怎么看不到啊

作者: 遠祥 時間: 2019-4-29 14:33

|小白丶經典發表于 04-29 14:12圖怎么看不到啊

刷新一下唄，我這邊手機電腦都看得到。

作者: charlie909 時間: 2019-4-29 14:50

遠祥發表于 2019-4-29 12:56
+ z8 i. u3 \1 P: H2 b你們是專業的地軌廠家嗎？

主要看設計能力，加工廠按圖加工，調試一調就成的東西。

作者: laozzzji 時間: 2019-4-29 15:29

遠祥發表于 2019-4-29 12:56) @/ W3 k/ a2 P' s; x+ r" \
你們是專業的地軌廠家嗎？

我們是專業的廠家公司，北京奇步自動化

作者: leonerd_li 時間: 2019-4-29 17:21
幾十萬的地軌，自己設計加工成本估計也就一半兒，就這ABB還不包安裝調試？實在是坑錢啊，不過我估計這塊兒業務應該是包給第三方做了，ABB從中收提成。

作者: 遠祥 時間: 2019-4-30 07:32

|leonerd_li發表于 04-29 17:21幾十萬的地軌，自己設計加工成本估計也就一半兒，就這ABB還不包安裝調試？實在是坑錢啊，不過我估計這塊兒業務應該是包給第三方做了，ABB從中收提成。

所以以后大家能用安川，法蘭克，就不要用ABB

作者: 丶王 時間: 2019-5-10 10:01
說不定東西都是國產的

作者: 64a83e5adc17a62 時間: 2019-5-10 22:44
謝謝樓主的提示，后期需要用到時會注意到。

作者: topxinlee 時間: 2019-5-11 23:04
多場的第七軸呀。要幾十萬，自己做最少省一本。

作者: 狼之翼lucifer 時間: 2019-5-30 16:38
學習了

作者: wknm885 時間: 2019-6-2 17:29
估計下次買賣就沒有了

作者: 唯爾 時間: 2019-6-13 17:27
受教了，謝謝分享

作者: qihaibing 時間: 2019-6-18 14:36
謝謝樓主分享，以后借鑒

作者: 柳建凱 時間: 2019-6-19 15:47
技術協議！

作者: 游離 時間: 2019-6-21 17:10
地軌其實一般都是第二種吧，不僅我們是這么做，更多廠家也是這么做！機器人增加個底座并不能增加多少成本。

作者: 384432485 時間: 2019-6-25 23:21
前輩請教一下：墊鐵是用來方便調整水平的嗎？

作者: 384432485 時間: 2019-6-25 23:22
前輩請教下:墊鐵作用是方便調整水平嗎？

作者: 黑眼豆_W3i3M 時間: 2019-6-26 11:49
分享一下我的看法：
1，第一種不見得比第二種好，一個基座才多重。幾十米的地軌基礎難道就輕？我就是直接用第二種地軌形式的。
2，地軌外不外包其實不重要。要看你的實際使用情況。簡單的工況外包是沒問題的，工況復雜的這個就不要地軌了，這樣也應該叫第七軸（自己配的電機俗稱假7軸）然后就是墊板的問題。干設計、干工程圖紙說了算，其他都是扯淡。

作者: 你好9987653 時間: 2019-12-2 22:04

384432485 發表于 2019-6-25 23:22
# i$ o4 D% u# ~7 P前輩請教下:墊鐵作用是方便調整水平嗎？

是，用來調整地軌水平。拼接導軌。

作者: hhd21 時間: 2019-12-31 10:52
注意什么

作者: hhd21 時間: 2019-12-31 13:39
專業的廠家公司

作者: 上海超同電線 時間: 2020-1-4 14:35
有需要配線么？柔性拖鏈線，定制通信線線包

作者: 鷹頭貓 時間: 2020-1-9 10:31
地軌廠家這么多，非得要ABB的地軌無非就是為了跟ABB機器人更好協調吧....
最主要的就是聯動，就是地軌在移動時機器人也可以相對運動
如果聯動要求不高的，在地軌移動完在移動機器人的，選一般地軌就行了

作者: sf-1224 時間: 2020-3-4 11:25
外包服務技術協議最好是公司內部多方評審，這樣考慮的面就全些！樓主的總結值得借鑒，謝謝！

作者: 36231668 時間: 2020-3-12 10:40
感觸頗多

作者: @米米米米米云 時間: 2020-3-26 13:37
最近剛好弄這一塊，學習一下經驗
