標題: ABB地軌IRT501地基安裝問題探討 [打印本頁]
作者: 遠祥    時間: 2019-4-8 10:02
標題: ABB地軌IRT501地基安裝問題探討
本帖最后由 遠祥 于 2019-4-7 21:55 編輯
9 a4 ~" X; {% ]6 S) M

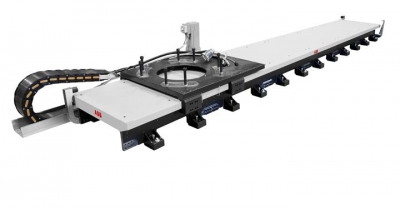

/ c( G/ s* M" O* _& W( E/ N    IRT501是一種直線導軌運動裝置，由ABB機器人IRC5控制器控制。它可用于平移工裝，或用來載送各種不同生產工藝的機器人，從而增加機器人的自由度，擴大機器人的工作范圍；簡單來說，就只機器人行走軸，俗稱地軌。% s+ ^. e" \- [0 C: p5 Q4 x
這次設計我選用了五套機器人地軌，型號IRT 501-90R，重復精度正負0.1mm；行走速度1.2m/s，最大負載2.95噸。
! Z$ I( \3 R; k2 {- U% B& K5 U

7 f4 o  t' J4 j; U

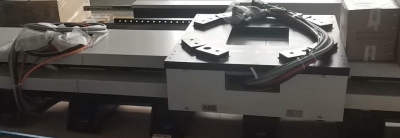

   這種ABB地軌自動化行業里面也有很多人用，前期技術協議雙方也沒什么異議；然而，設備四個月后到貨，產線火急火燎的調試時，采購叫了ABB來現場導軌按照調試支持！萬萬沒有想到，ABB這幾位大爺來公司沒半天就說地軌無法調試，拍拍屁股走人！   ) W; j# c- l/ Y/ e1 j1 L6 m/ R; P
   項目交期緊急，咱們制造人員都快通宵干活了，那幾位大爺卻跑路，地軌調試不好，后續工作如何展開？導致項目延期的責任誰來擔？！/ B; w1 @0 i: \+ ~
& `; }* X7 O' D0 a

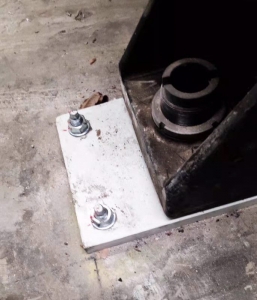

   至于為什么不能立刻調試，ABB說地軌不能直接落地，需要增加墊板，如圖
; E8 x  G6 N; g( R: v8 y4 |1 I9 x
2 ?2 x8 ?& t4 w" n! ]
+ B9 \+ `2 P* d. d  C6 ?
* k0 U( W' d1 ^3 S" O) u# P+ |

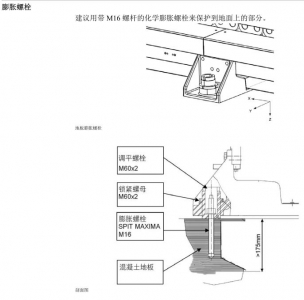

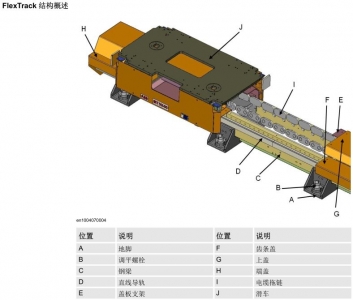

但前期簽技術協議時，并沒有說要額外的增加墊板，地軌的固定按產品手冊施工，如圖

8 M  q4 q4 T+ J1 S" D3 B* J
- v" d8 ?( _! w1 ~' J& x
   讓人好笑的是，技術協議交流的人員A與地軌安裝調試的人員B，他們互相不認識；問了A為毛簽技術協議時，沒有說地軌的安裝要增加墊板，他卻說不知道要增加這塊板，他也不知道為啥要加，以前都沒加過。。。, M5 i, R7 ^8 f" [: Q% j

: f: }) V" P/ U) N' o0 z8 i& w2 G( q, }" B1 s" `
   現在安裝調試的人員B說，如果不加墊板，就不給調試地軌；而且這一百來塊鋼板要我們自己加工制造。。。
7 W" V3 [; X) V( `5 u- u
/ Y# J% ^2 f! A( C: C
5 O1 k2 O3 O8 _   這一百多塊鋼板制造費用是小事，但勢必會對整個項目進度帶滯后的影響！真是百密一疏，沒想到半路整出來這么個幺蛾子！
6 _" }- A3 @# C$ b& c
( T3 {% k- p3 u1 H8 h. Q9 j   大家來說一說，這種墊片是該供應商做，還是我們自己做？這些難道不該算成安裝調試的服務項嗎？5 u/ m6 H& L" d) I

7 z% c2 d5 e5 N" i6 h% I: P

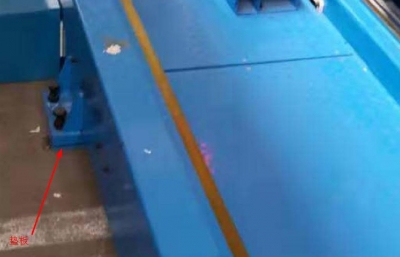

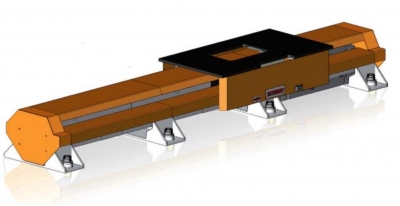

. X& `% }1 @+ J   之前用過安川的設備，他們做的地軌都是自己配好墊片隨設備一起發貨的，如圖
% Y7 q! j% k0 i  l) I
  p& ^$ M" N7 F- W. q

6 C& w" n9 s1 @# S- P% \

6 x* i2 l! q6 L; |* ]) U" r: N- c5 U$ @

1 y+ h% @' d$ D$ M
作者: laozzzji    時間: 2019-4-8 10:11
我們自己做的地腳[attach]478426[/attach]
2 G! h: h# P, D
作者: 遠祥    時間: 2019-4-8 10:14
|張繼東_na83R發表于 04-08 10:11我們自己做的地腳<img src="http://www.ytsybjq.com/data/attachment/forum/201904/08/101050j8c0c80fx80q846e.jpg" border="0" alt=""><br>
厲害了，有創意！中間哪根桿是膨脹螺絲嗎？
作者: 306959234    時間: 2019-4-11 20:06
我這邊用地軌都是配加茂的齒條定位精度可以達到0.02毫米以內。
作者: laozzzji    時間: 2019-4-20 10:42
遠祥 發表于 2019-4-8 10:145 ~$ S4 C% [0 m; m/ c
厲害了，有創意！中間哪根桿是膨脹螺絲嗎？
9 {8 n- Y* s2 B& T: }4 y, H
對啊，我們公司現在做機器人地軌都已經標準化了& C0 Q5 |9 S- R  a8 o, R* Z/ @
作者: 李非標    時間: 2019-4-29 15:41
好東西，謝謝分享！
作者: laozzzji    時間: 2019-6-22 17:14
張繼東_na83R 發表于 2019-4-8 10:117 H' y5 T0 P6 b
我們自己做的地腳
0 _# \# ?: \9 e" I% Q. {
[attach]483603[/attach]
" U* J  ^6 j2 _' u之前做的一個項目1 u) s2 C% Z% W/ m* C% J
作者: 你好9987653    時間: 2019-12-2 21:55
laozzzji 發表于 2019-4-8 10:11! z: |/ T! w( s# L; @
我們自己做的地腳

& _9 ^7 i: @8 h  D你怎么調平呢?用地腳螺栓直接調平？1 |, C# I7 ^, y1 F
