標題: 多軸機床設計,尋求合作
本帖最后由 五億美金 于 2019-2-8 16:28 編輯

首先,祝大家新春愉快,事業順?biāo)?br />
不才設計了兩臺機床,斗膽在此獻丑

機床用途為輕切削研發打樣,優勢在于體積小,重量適中,適用場合廣泛,且聽我詳解

受眾:

科創研發機構,產學研配套單位,學校教研部門,實驗室,高端個性化定制工坊,工作室,個人愛好者等等

結構:

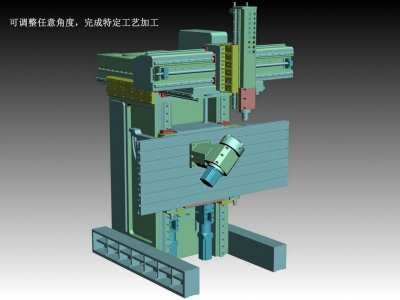

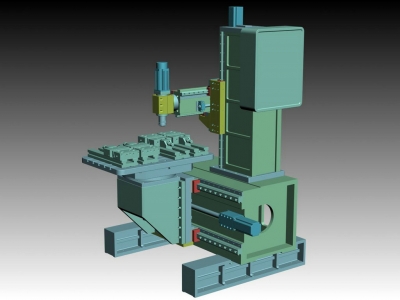

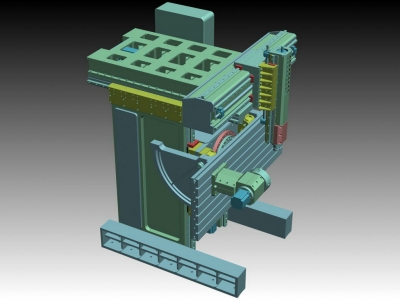

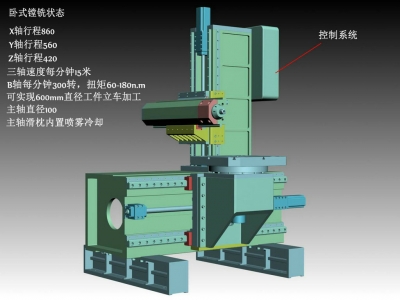

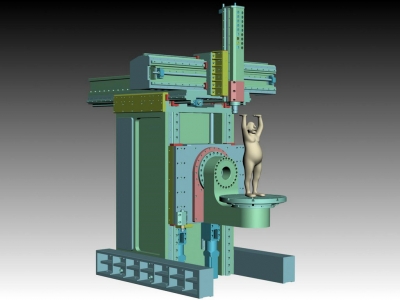

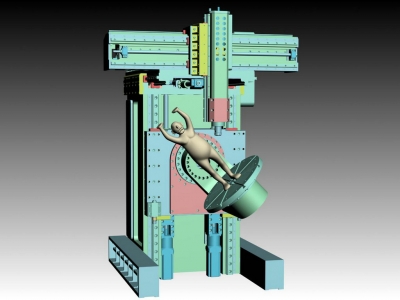

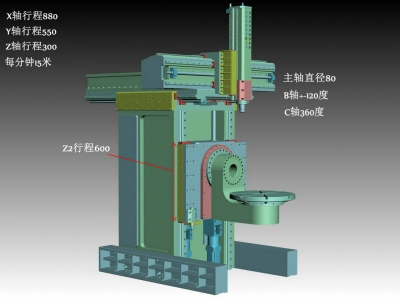

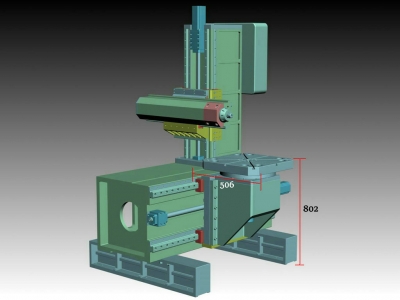

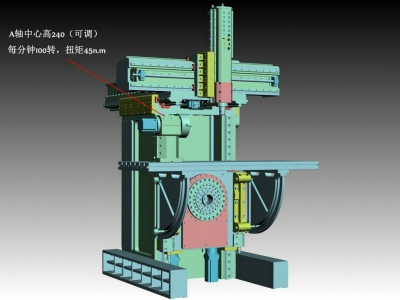

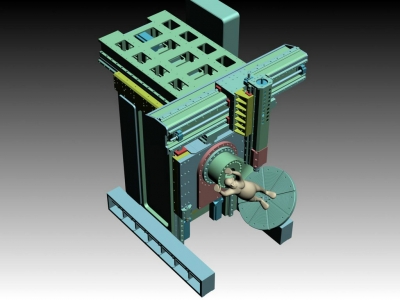

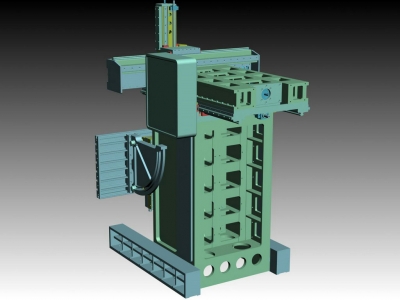

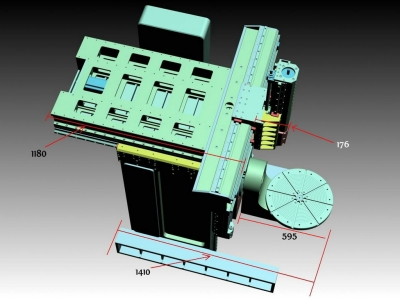

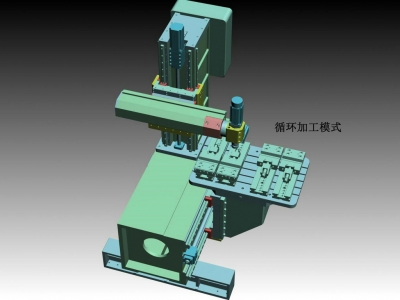

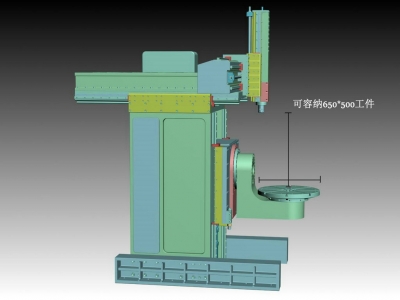

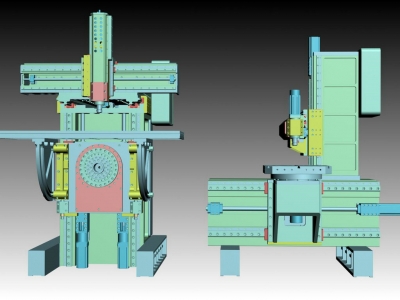

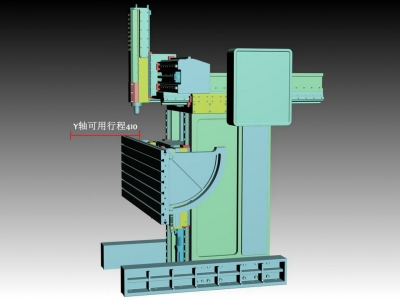

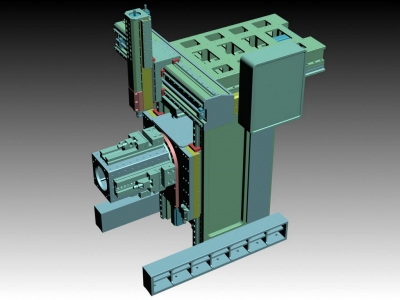

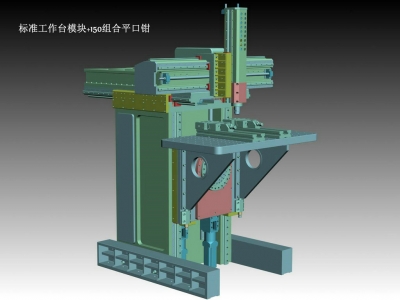

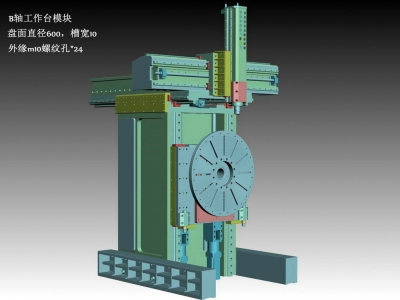

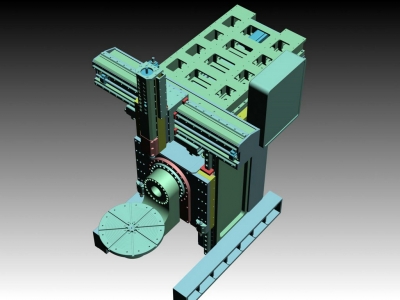

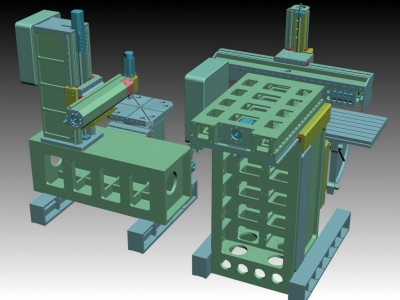

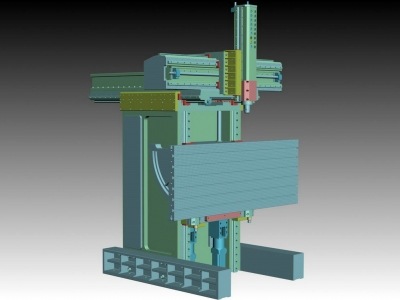

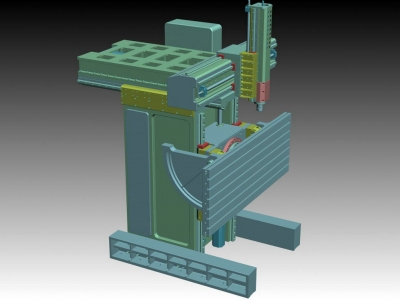

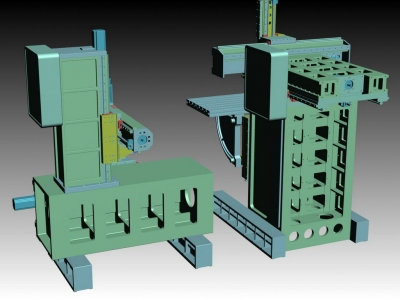

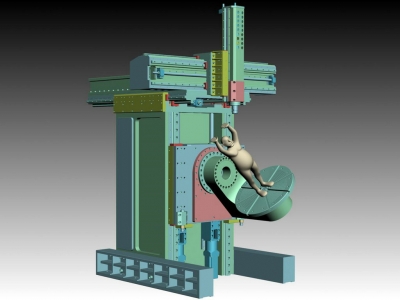

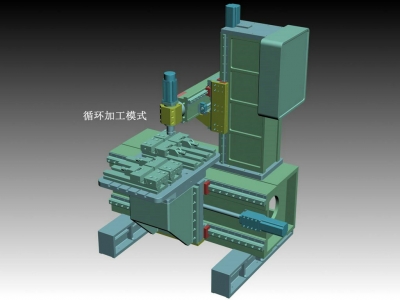

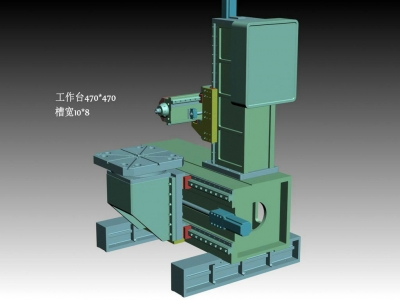

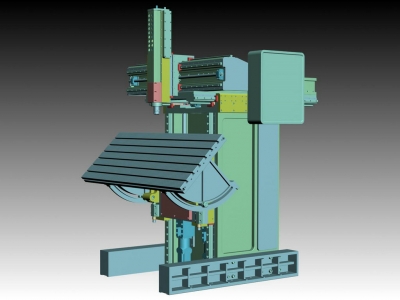

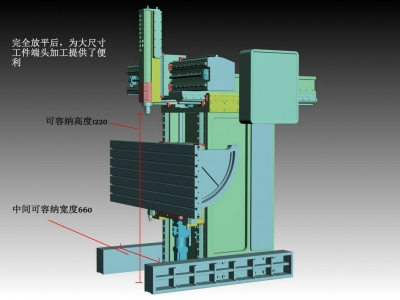

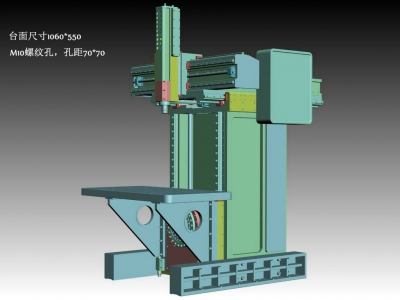

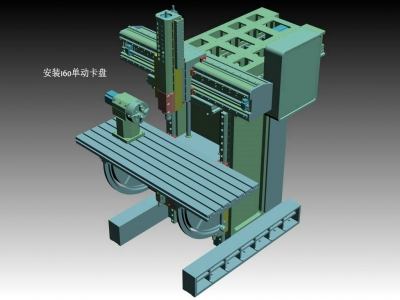

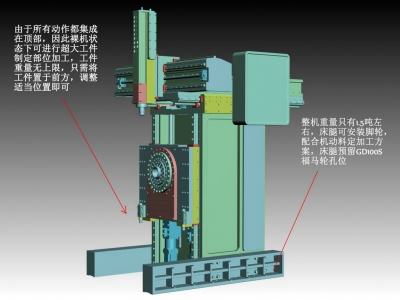

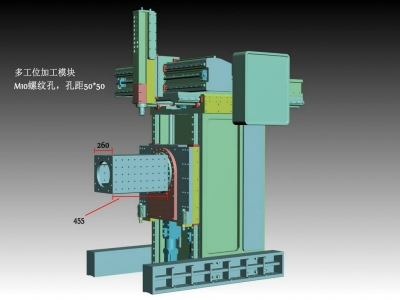

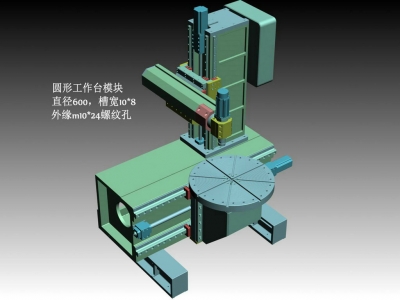

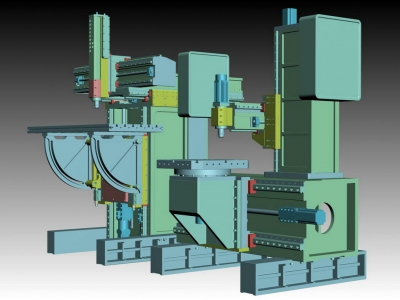

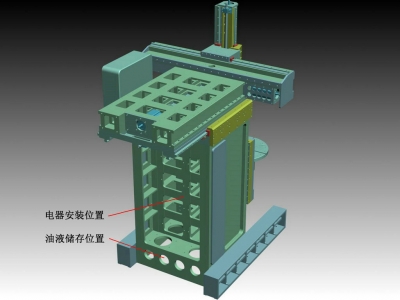

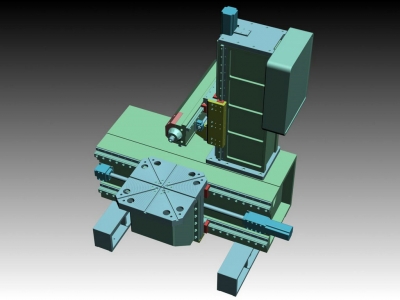

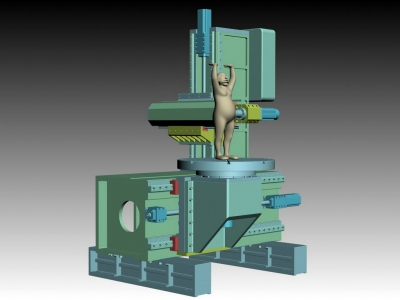

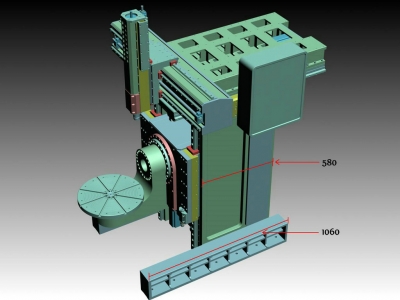

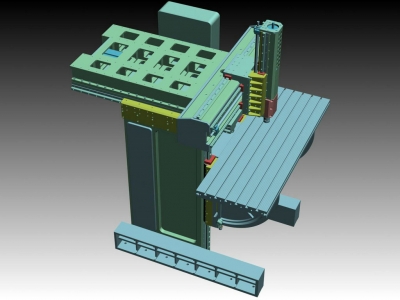

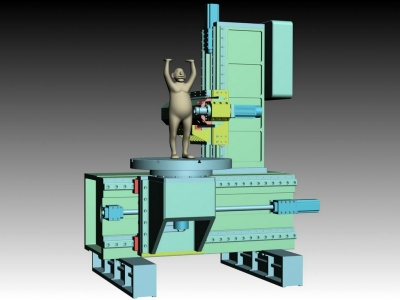

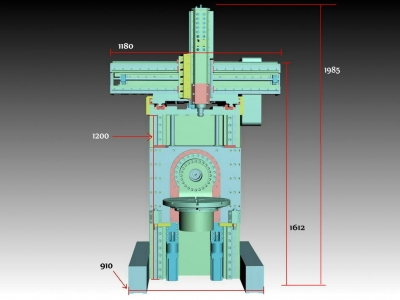

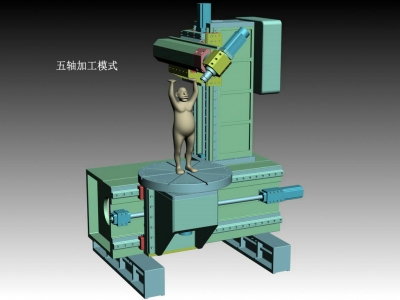

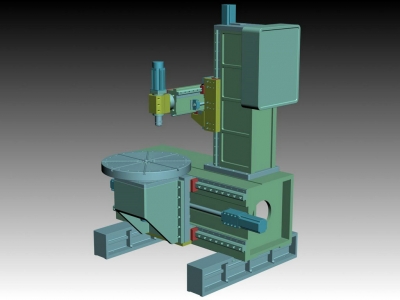

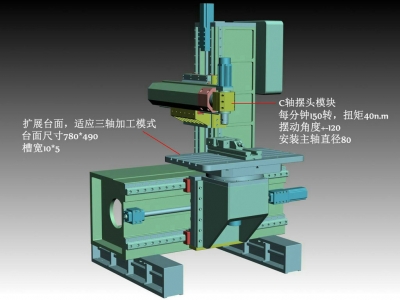

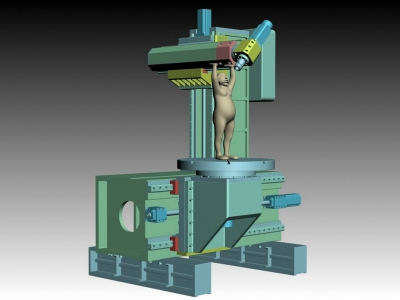

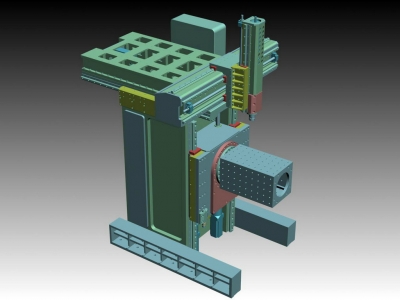

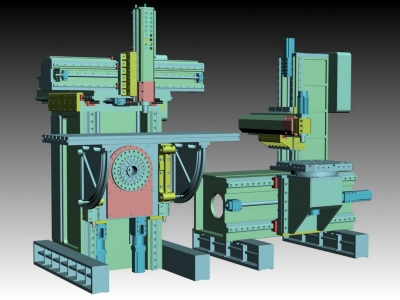

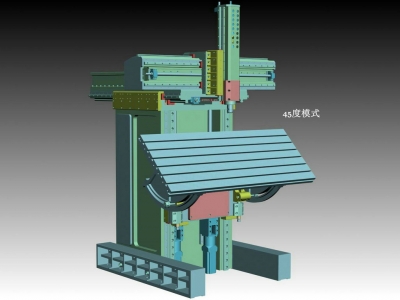

以盡可能小的體積獲得最大行程,以盡可能低的重量實現最大剛性,以全部標準件的方案爭取品質及成本可控。機床可變換多種方案滿足不同使用需求,并增加額外利潤點。一切管路線束都設計了隱藏方案,成品后可視線束不超過三組。電器部件,油液箱,及控制系統均集成與機床內(上),不需額外拖掛電控柜等任何裝置,實現視覺上極簡,和占地面積最小化。機床以單元形式裝配,對于維修和部件更換的便利性做了充分考慮,幾乎做到了互不干涉。同時也更易保證裝配質量,且降低了單個部件的加工難度。直線軸的導向模組采用相對過剩的方案設計,是出于消費心理學的考慮,精打細算,剛剛夠用的設計思路敲不開高端消費的大門,很多時候同樣的方案,成敗就在于細節上的取舍,當然,此番言論僅針對該系列產品而言。所有旋轉軸都使用住友和加茂減速機,可獲得理論一分以內的回轉精度,并且都增設了交叉滾子軸承,確保了高剛性,也擴容了承載重量。由于使用的都是常規型號,所以成本上比直驅電機有明顯優勢,并且在結構安排上自由度也更大。主體部件多采用多邊矩形設計,意在提高結構剛性,削薄材料厚度,提供裝夾便利性,減少無謂的工藝孔,保持視覺整體感。機床之所以設計為開放式,是為了滿足木材加工,兼容體積較大或異性的工件,木材,塑料及各類軟金屬是產品開發打樣的主要材料。正因用途的定位,沒有設置刀庫,首先,這類機床面對的工件變化大,材料不一,不會像工廠24小時只加工單一工件。其次,一個產品的研發和試制通常伴隨著多次修改和人的隨時介入,So,編輯每把刀的數據和預先設定的工序會常有變更,因此刀庫的優勢并不能體現,反倒是普機一般的操作更自由。不過雖然沒有刀庫,但可以安裝自動換刀主軸,也能一定程度簡化步驟。在驅動方面使用了不少同步帶輪結構,必須承認精度上會有所損失,但也很有限。同步帶直驅和同步帶驅動絲杠是兩個概念,通常所說的同步帶精度差多指同步帶直驅,而利用它驅動絲杠則不然,首先負載低,次之長度短,這就極大程度規避了彈變的可能,而同步帶的精度損失主要源自彈變及嚙合間隙,后者一方面取決于配件品質,另一方面可通過漲緊機構的優化,得到一定程度改善。至于溫升等因素造成的微量變形,就這個設備的使用場景而言,不在關注范圍內。不少國際知名的高端機床也不乏同步帶的存在,足以說明一系列問題,當然,他們多半配備了反饋系統,故此,鑒于用途定位不同,反饋的增設可做為拓展項。

優勢:

該系列產品介于金工機床和木工機床之間,也許有人認為這叫高不成低不就,而我認為這叫填補空白。在集中精力搞生產的時期,需要的是極致的效率,設備越專越好,功能越單一越好,只有如此才能充分榨取效率和成本,此乃常識。但時至今日已然來到了產能過剩,創新乏力,產業轉型的時期,城市布局,生產模式,及政策導向正在朝著越來越不適合大規模低端制造的方向發展,在此背景下前所未有的各類機構正如雨后春筍般涌現,并且這還只是開始。念及此,我認為僅適合生產的設備無法滿足未來社會的需求。可以搬進任何場所,在任何環境下使用,且高顏值,全功能的(豪華玩具)設備是時候登上歷史舞臺了。目前多數一二線城市都已轉向研發為主,生產為輔的角色定位,隨之而生的是各類工作室,科創空間,定制工坊及相當數量的極客等等,已有可供選擇的設備無非是雕刻機或封閉式CNC,前者剛性差,粗鄙丑陋毫無高級感,特別是那些四,五軸雕刻機,只適合制作低精度模具,并且占地面積大,而一些看似精致的小型五軸雕刻機,行程小的可憐不說,更無剛性可言,看似很美,其利用價值相當有限,不論也罷。即使是搞加工為主的老板都知道買臺進口設備扎臺型的道理,何況聽起來就高大上的科創機構,怎么會容忍如此丑陋的設備佇立在高逼格的工作室里?再說封閉式CNC,這類設備的優點自不必多言,就科創機構來說,買起來并不難,擺在工作室也很有范,但是對場地和使用提出了不低的要求,動輒大幾噸至十幾噸的重量,幾十至上百千瓦的耗電量,七八平米起步的占地,甚至環境的溫濕度,操作人員的配備等等,都成為限制它進入更多場所的門檻。另外,此類設備并不適合加工木材,一來木質工件體積較大,二來涉及各種異型,封閉結構對于一些特殊工裝治具的設置易造成不便,其三,封閉式機床對于加工碎屑的收集通常為高壓沖洗等手段,而木材等輕質材料的碎屑由于質量較輕,更適合集塵方案,沖洗反而可能堵塞機床部件,綜上,開放式對加工場景及材料更具兼容性。據我所知,歐美等發達國家以研發或小批量定制為主的機構也偏愛半開放,全開放的設備,且這樣的機構數量還不少。據此,以我淺薄的觀察,國內類似機構的大規模增長雖尚處在蠢蠢欲動的階段,但已呈現增長勢頭,羽翼未豐之時恰是占領先機之際。竊以為一個產品的好與壞,固然主要取決于自身品質,內功修養,但出現的時機同樣重要,喬幫主的蘋果假如提早7年問世,其結果必然是淹沒在眾多PDA手機中,隨之一同被歷史淘汰。這樣的例子不勝枚舉,說明即便是同類型產品,在不同的時期出現,其社會意義也大相徑庭,切合時代脈絡的,哪怕曾經出現過,也是創新,不合時宜的,就算從未出現過,也無人問津。

期待:

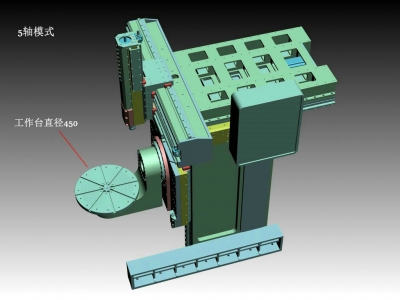

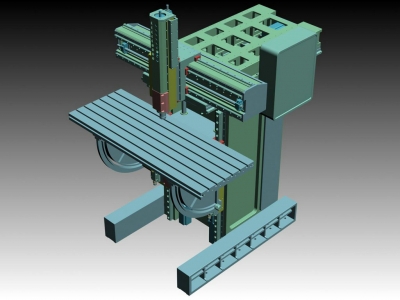

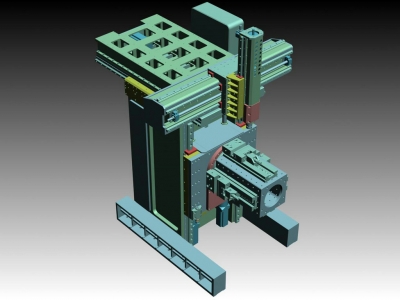

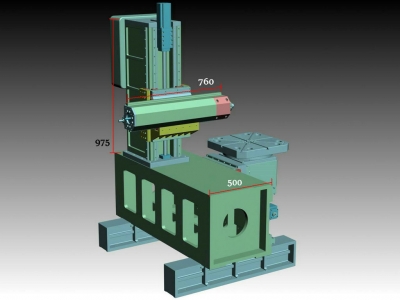

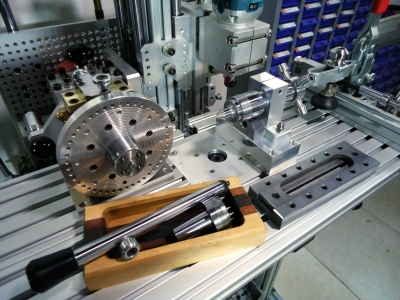

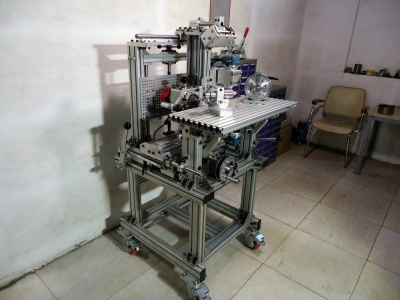

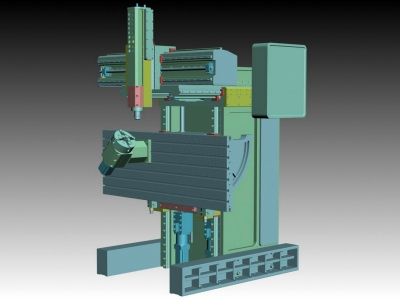

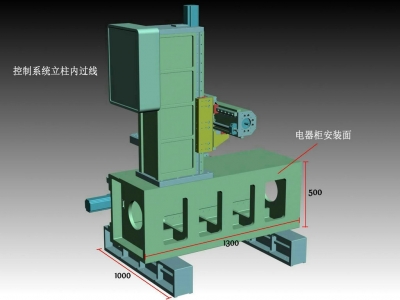

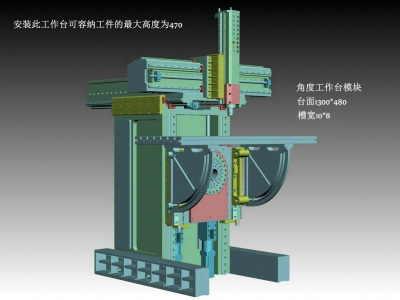

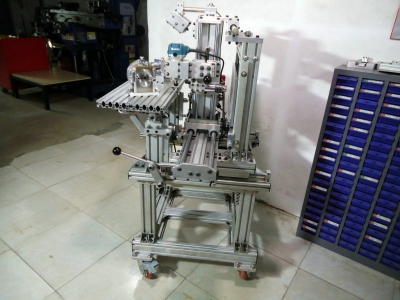

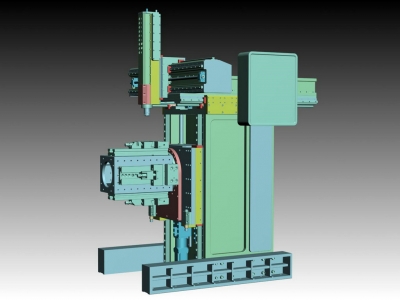

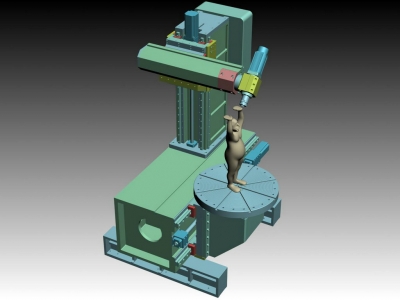

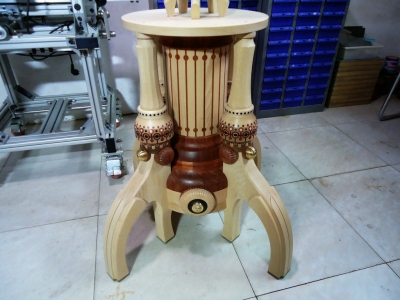

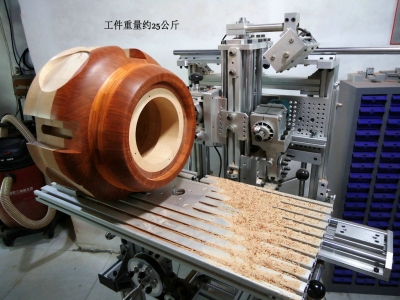

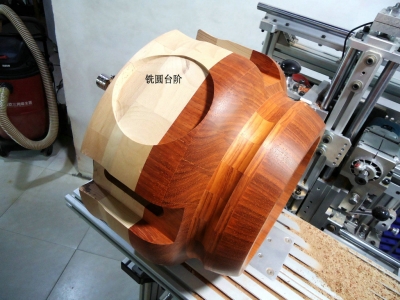

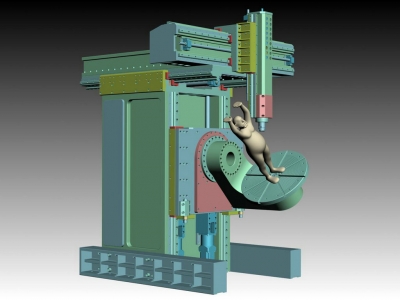

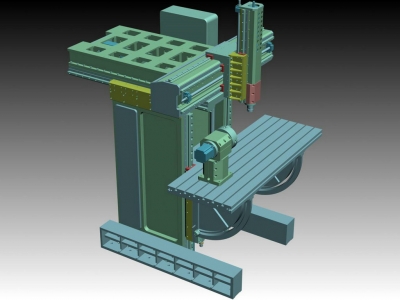

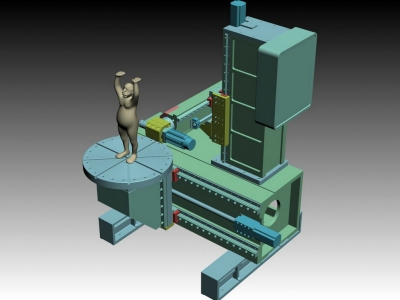

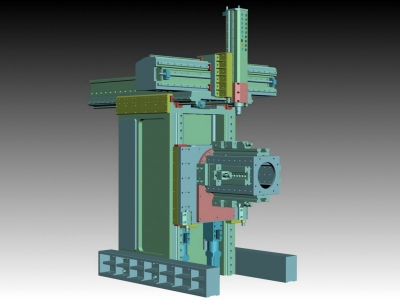

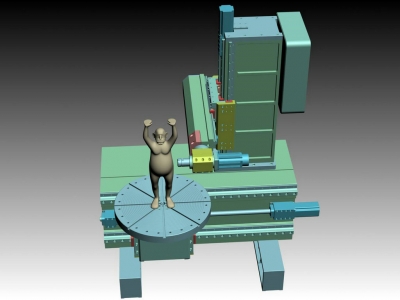

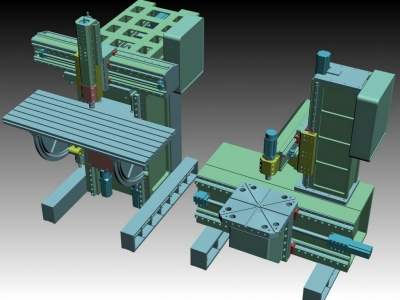

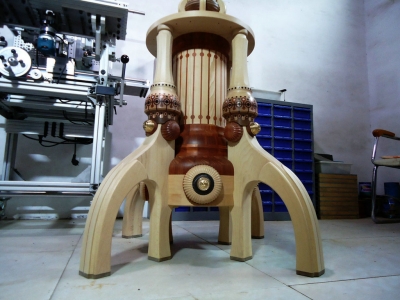

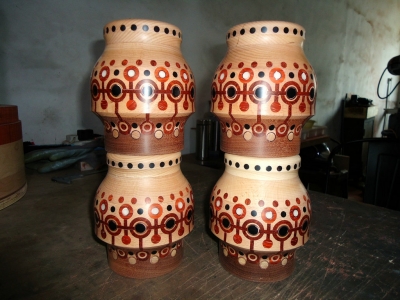

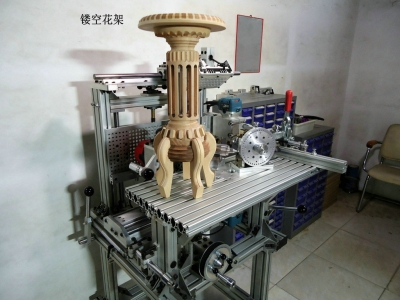

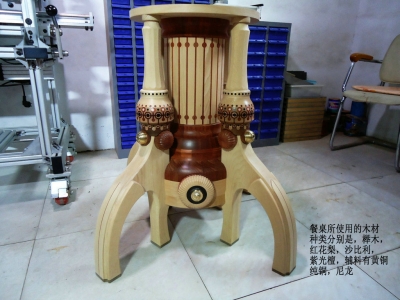

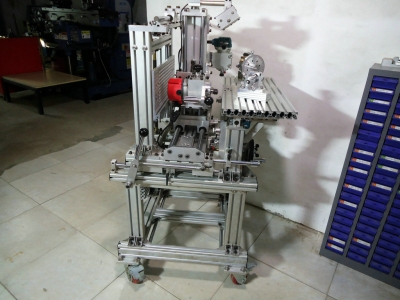

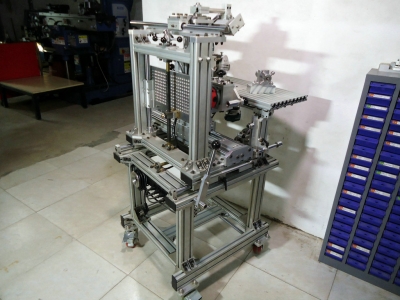

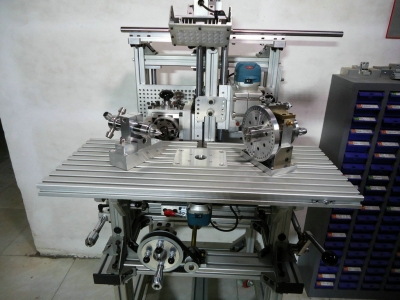

發出這兩臺設備的目的是希望可以尋得理想的合作伙伴,共同開發,當然,我還有一系列后續設想,不過那是后話。圖片沒有展示細部及內部,用意不言而喻,假如果真有人對我的方案感興趣,可以借一步說話,TEL:13065095331,微信同上,小姓曲。需要說明的是我并非機械專業,我是潛伏在工科生中的文科生,所以圖紙并不專業,此處貼出的是MAX效果圖,但我對機械的熱愛童叟無欺,當然,僅有熱愛是可笑的,為表明我的設計并非異想天開,特貼出我自行設計的萬能木工復合銑床(整臺銑床全部為獨自加工完成,以獲取專利),并且用該銑床制作的餐桌(這個餐桌所涉及的工藝多數家具廠尚無法實現,餐桌的制作過程以照片和視頻兩種方式記錄并保存),以此佐證我的設計水平,動手能力,對機械的理解等,請放心,只要有靠譜加工單位,圖紙上的設備可以落地。對合作者的期許,有格局,不短視,對品質和細節常報以無理取鬧般的追求。合作方式因人而異,可能的話,我更希望聯手創業,而不僅僅是開發產品。張口就索要圖紙或閑聊的請勿聯系,時間對你我同樣寶貴,除非你是美女。做為專業外人員在專業內論壇發帖需要勇氣,若有不成熟甚至可笑之處,歡迎指出,我一定認真的,虔誠的,有選擇的聽取,祝大家2019年財源廣進。

樓下發圖,圖片量比較大,暫勿回復,部分圖片配有文字,請留意
由于發表的圖片太小,不便觀看,有興趣的朋友可移步博客查看大圖blog.sina.com.cn/wuyimeijin





作者: 五億美金    時間: 2019-2-7 19:52


作者: 五億美金    時間: 2019-2-7 19:54
本帖最后由 五億美金 于 2019-2-7 20:13 編輯

沒想到圖片這么小,對不住大家,有興趣的朋友可以向我索取大圖,如果有人愿意幫我發一遍大圖就再好不過了
作者: 破碎重組    時間: 2019-2-7 19:57
厲害了我的樓主,文科生搞機械?  應該轉行搞機械有一定年頭了吧?
作者: 五億美金    時間: 2019-2-7 20:08
破碎重組 發表于 2019-2-7 19:57
厲害了我的樓主,文科生搞機械?  應該轉行搞機械有一定年頭了吧?

有幾年了,邊學習邊實踐做了一點東西而已

作者: 山水山石    時間: 2019-2-7 20:36
樓主在嗎
作者: 五億美金    時間: 2019-2-7 20:50
本帖最后由 五億美金 于 2019-2-7 20:54 編輯
山水山石 發表于 2019-2-7 20:36
樓主在嗎

大圖已發,請查收

作者: 農夫_qnn4v    時間: 2019-2-7 21:09
牛!視頻沒有看到。想看視頻
作者: 詹姆斯007    時間: 2019-2-7 21:14
機床不算大,負載也不大。床身空腔設計太復雜,不好焊接,建議簡化一下設計,簡單的箱型結構就可以了。
作者: 五億美金    時間: 2019-2-7 21:42
農夫_qnn4v 發表于 2019-2-7 21:09
牛!視頻沒有看到。想看視頻

圖片都發成這樣,視頻更白搭

作者: 五億美金    時間: 2019-2-7 21:45
詹姆斯007 發表于 2019-2-7 21:14
機床不算大,負載也不大。床身空腔設計太復雜,不好焊接,建議簡化一下設計,簡單的箱型結構就可以了。

機床為全鑄件,不過多謝指教

作者: Lixinwu    時間: 2019-2-8 05:10
作為輕型的未定型的機床,建議還是用焊接結構為好,用鑄件的話成本太高.
作者: 五億美金    時間: 2019-2-8 10:02
Lixinwu 發表于 2019-2-8 05:10
作為輕型的未定型的機床,建議還是用焊接結構為好,用鑄件的話成本太高.

恩,感謝指教,我再合計合計

作者: 御花貓    時間: 2019-2-8 13:57
本帖最后由 御花貓 于 2019-2-8 14:01 編輯
五億美金 發表于 2019-2-7 19:54
沒想到圖片這么小,對不住大家,有興趣的朋友可以向我索取大圖,如果有人愿意幫我發一遍大圖就再好不過了:l ...

樓主你好,索大圖一份,我?guī)湍戕D(zhuǎn)發到我數控壇子里,并注明屬者,注上你聯系方式。謝謝(9655972@qq.com

作者: ywjianghu    時間: 2019-2-8 14:18
樓主坐標?
作者: 五億美金    時間: 2019-2-8 14:23
御花貓 發表于 2019-2-8 13:57
樓主你好,索大圖一份,我?guī)湍戕D(zhuǎn)發到我數控壇子里,并注明屬者,注上你聯系方式。謝謝()

你好,圖片已發,請查收

作者: 五億美金    時間: 2019-2-8 14:26
ywjianghu 發表于 2019-2-8 14:18
樓主坐標?

你好,坐標濟南

作者: 五億美金    時間: 2019-2-8 16:25
五億美金 發表于 2019-2-7 19:52

有興趣的朋友可移步博客查看大圖blog.sina.com.cn/wuyimeijin

作者: 詹姆斯007    時間: 2019-2-8 22:54
五億美金 發表于 2019-2-7 21:45
機床為全鑄件,不過多謝指教

現代機床大件絕大多數都是以焊代鑄,相同的應力和變形條件下,焊接結構比鑄鐵結構的重量會輕很多。

作者: 遠祥    時間: 2019-2-10 19:38
那些木質零部件是干什么做的?
作者: 五億美金    時間: 2019-2-10 20:29
詹姆斯007 發表于 2019-2-8 22:54
現代機床大件絕大多數都是以焊代鑄,相同的應力和變形條件下,焊接結構比鑄鐵結構的重量會輕很多。

學習了,隔行確如隔山

作者: 五億美金    時間: 2019-2-10 20:30
遠祥 發表于 2019-2-10 19:38
那些木質零部件是干什么做的?

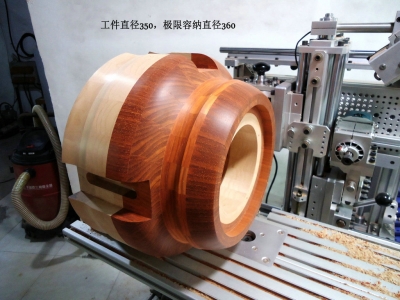

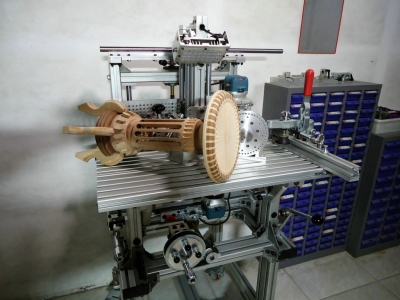

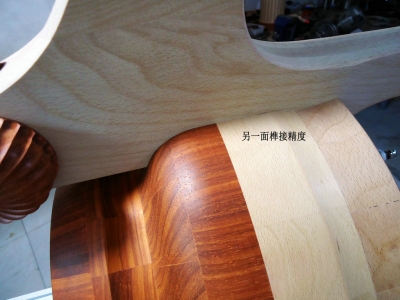

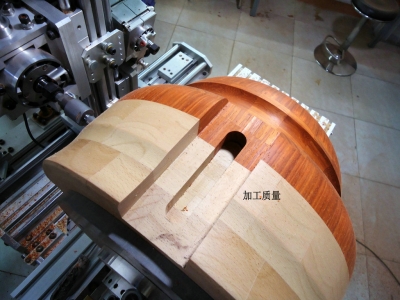

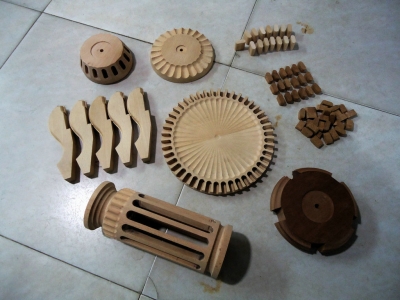

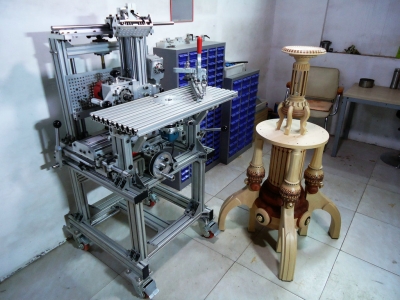

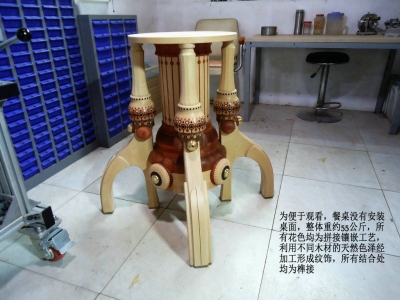

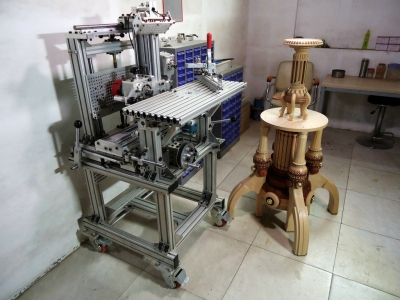

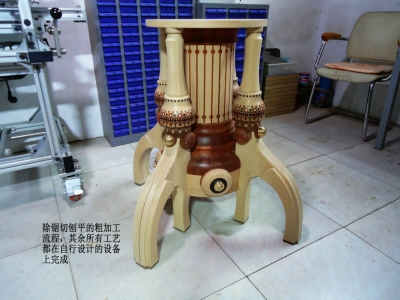

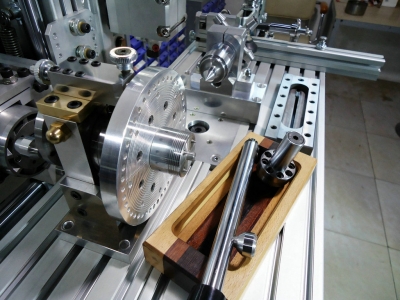

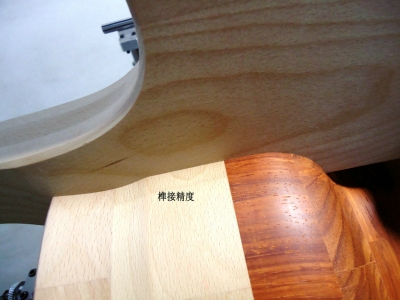

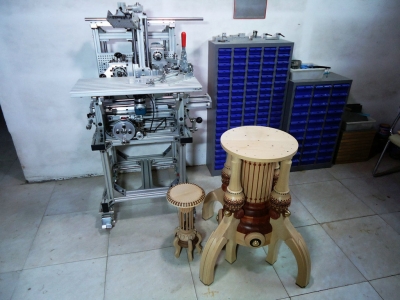

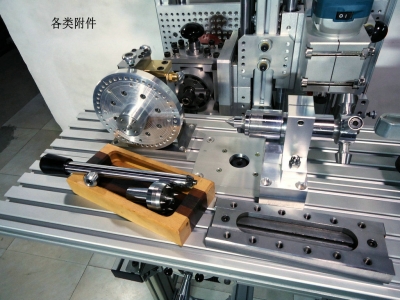

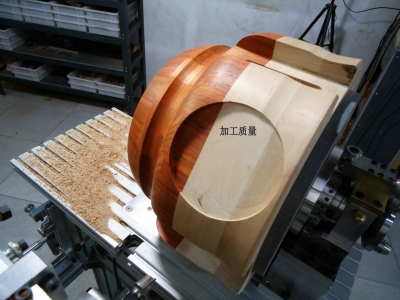

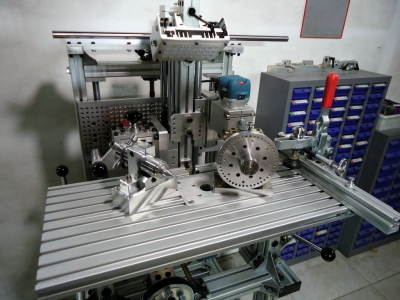

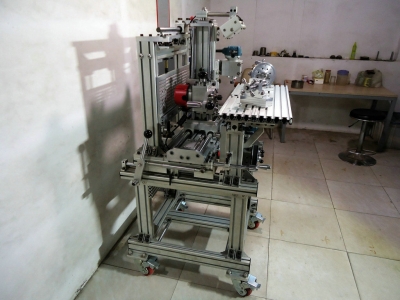

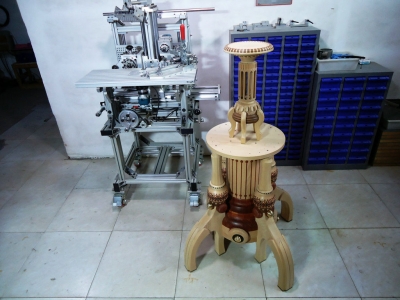

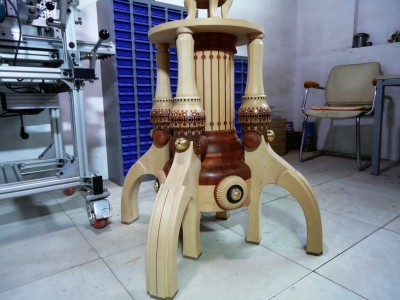

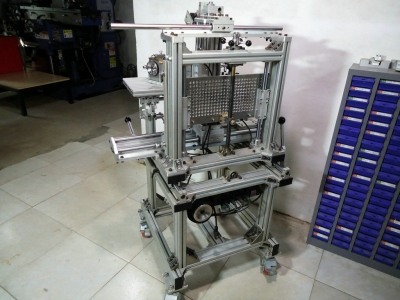

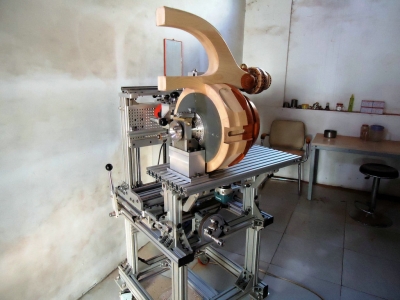

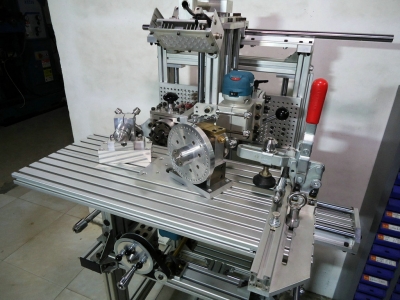

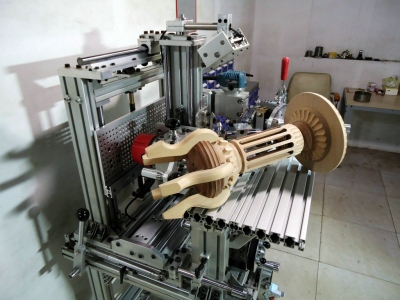

那些是用下面圖中那個自制復合銑床做的,鋁合金的那個

作者: 助力機械手    時間: 2019-4-21 12:21
目前我手上也有一個機床項目的研發,可否共同探討研發?
作者: 助力機械手    時間: 2019-4-21 12:24
huajieshuijing 這個是我微信號
作者: 退休打工者    時間: 2020-2-14 10:01
樓主做的很好、好、好!!!!
作者: mxz012    時間: 2020-2-14 16:53

樓主做的很好、好、好!!!!
作者: 1492xzqq    時間: 2020-3-19 10:51
挺好的
