使用宏的一個小技巧，提高繪圖速度
[打印本頁]
作者:
l7612175
時間:
2019-1-26 15:19
標題:
使用宏的一個小技巧，提高繪圖速度
本帖最后由 l7612175 于 2019-1-26 16:01 編輯
# w) a9 T8 {- ^3 a0 I
. y% r. A$ u$ h0 c4 P
繪圖時重復點擊拉伸切除，很麻煩。可以自制一個宏命令實現一鍵切除。方法如下
' {+ h# U& J+ I% l7 k/ _7 x
[attach]473884[/attach]1隨便拉伸一個東西
9 }+ y2 l( L3 K& w- e& V( n# {
3 \ j8 x. B7 |% t
[attach]473885[/attach]
% \3 S# c2 |6 P- I( Q$ V
2，隨便畫個草圖，不要退出草圖編輯
9 R% g% n+ }0 ~2 Z1 i+ h
[attach]473886[/attach]
! a e" \) L- B. Y+ D
3 工具-宏-錄制
3 k/ s' K" j& e! c9 ?% @( p) ~* O
[attach]473885[/attach]
; Y7 e# p9 k/ l X6 l
4.點了錄制后什么也不要動，不要轉視圖，直接點特征里面的拉伸切除選擇成型到下一面，然后也不要轉模型，對勾后結束錄制并保存到一個位置。（左上角）
# M( l- R" y3 R9 M. B% t7 X2 z
[attach]473876[/attach]
) q. Z4 b/ b, [' P" d. n
5.找到工具-自定義-快捷方式藍-選擇宏-新建宏按鈕 拖動新建宏按鈕到空白地方-出現自定義宏按鈕窗口
& H9 T3 \! a$ O# t" X2 ?
[attach]473877[/attach]
, r" ], u. g, }
6.第一行找到剛才保存的宏，確定，OK了
5 P) j: z) S4 u
i2 k0 V" x: N) e
7.試驗一下，再在這個圖上隨便畫個草圖，直接點擊剛才的宏按鈕試試？
2 V, F3 w! g) L+ \0 T0 q0 `
; R+ U. ^, u( V0 v) R1 {! v

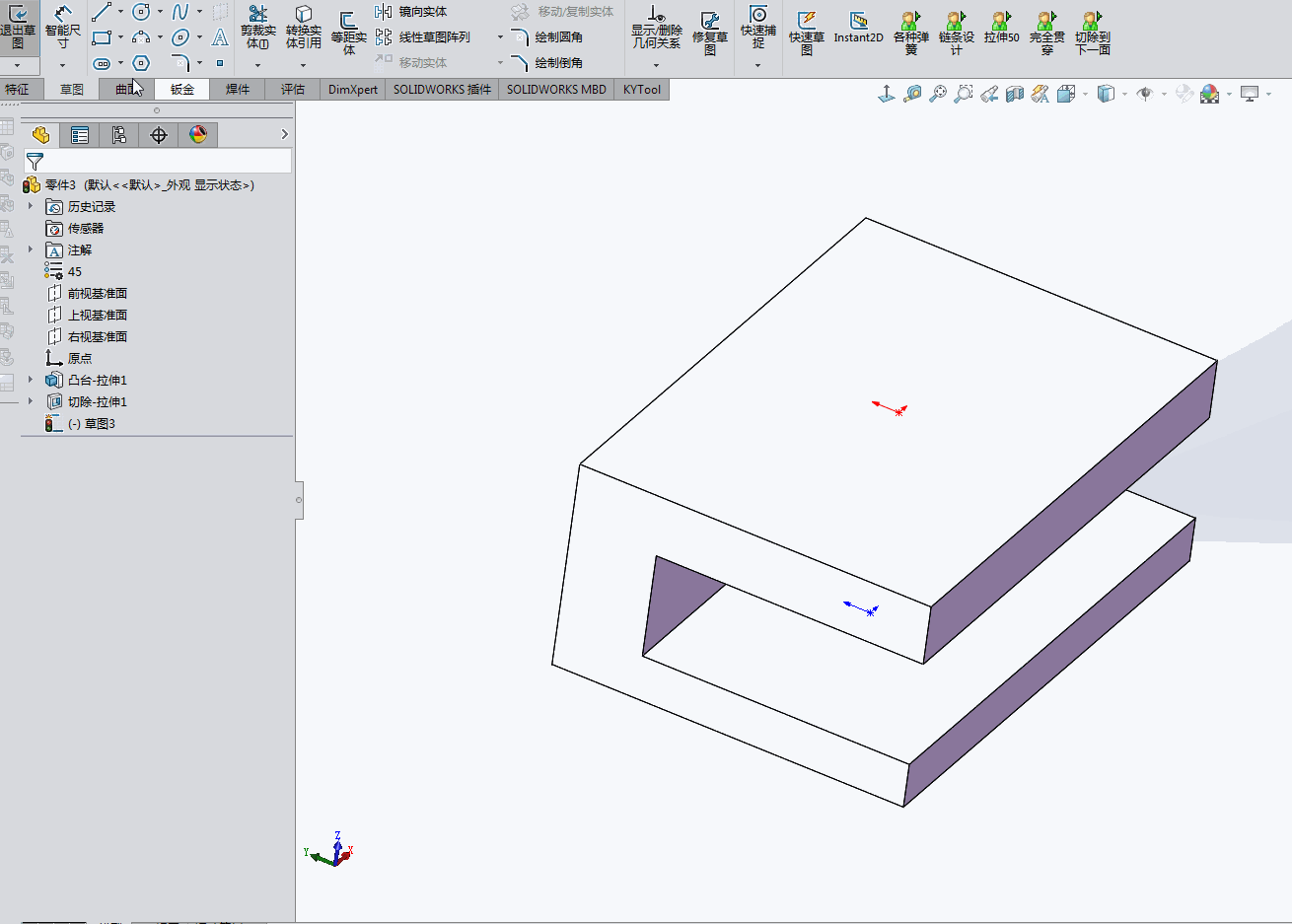

實例
9 Z) }$ {$ ? ?, R7 Y+ |
a- G- F+ Z% T! Z7 Z; F
不好意思，圖片上傳不了了，已經截好圖了，上傳數量達到上限了。回頭把圖補上
% v, e) l, I. a6 I% I: A/ a
, b S, t0 V: `7 }2 p6 n
依照此法可以新建完全穿透，拉伸50MM，拉伸到面，等等常用的宏按鈕。
% F2 P8 A8 A* w# w7 T
6 H5 Y8 E, E- O1 E9 B7 @
看完不頂個？？
) ^( o+ v) z# y8 m; Q% G
1 U" J, _1 u# I i) z, }% z/ c$ \8 c
3 y, b4 P5 b" F5 c, P- ?3 y
作者:
覃福永
時間:
2019-1-26 15:26
貌似我一個快捷鍵就搞定了
作者:
水屬性
時間:
2019-1-26 17:23
除非用這個命令很頻繁，否則然并卵
作者:
河豚會吹泡泡
時間:
2019-1-26 19:17
還沒有完全了解這玩意。但謝謝分享，這也是一種思路。
作者:
凌湘游
時間:
2019-1-27 20:06
sw沒有像AutoCAD的多字符快捷鍵，很麻煩！
作者:
遠祥
時間:
2019-1-27 21:33
好的功能需要經過多次驗證，否則也說不準到底好不好用。
作者:
防彈蝸牛
時間:
2019-1-28 09:53
宏命令最好是做成常用的重復動作，比如批量創建圖紙
作者:
yanhongbin78
時間:
2019-8-2 15:41
批量轉DWG和PDF還差不多！！！！
作者:
huazai1992
時間:
2019-8-2 17:24
其他的怎么用宏
作者:
2016觀滄海
時間:
2019-8-3 11:14
請教一下，我電腦4GBRAM 3.2GHz用sw怎么樣？是不是會很卡
