標題: 齒式分張器原理詳解 [打印本頁]
作者: 遠祥    時間: 2019-1-2 12:19
標題: 齒式分張器原理詳解

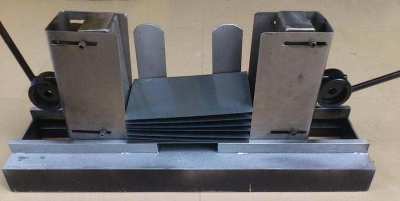

   在沖壓自動化中，前工序通常是碼料堆垛裝置，在這個工位中，金屬板材的分張裝置是比不可少的，常用的是磁性分張器和齒式分張器。

   磁力分張器工作原理是用自身的超強磁場，把需分張的鋼板同極磁化，使多層鋼板之間產生相互排斥的力來實現分張。不銹鋼板分為可導磁和不導磁兩種，能用磁鋼吸住的是可導磁的，這種板料可以用磁力分張器分張，效果也很好；但不能用磁鋼吸住的因不能導磁就不能分張；而且對于鋁板來講也是無法用磁力分張的！
因此這種分張器結構比較簡單，在這里就不做解析;

   我們今天主要重點在齒式的氣動撥叉機構分張器；為了設計它，我特意去車間現場解剖了一個買來的分張器！
這種分張器適用于磁性或非磁性板材，比如：薄鋼板、鋁板、銅板，甚至是塑料板、石板等。

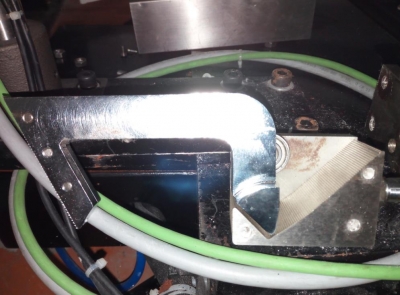

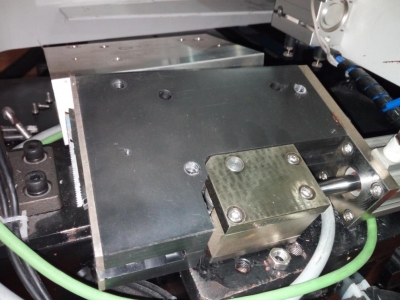

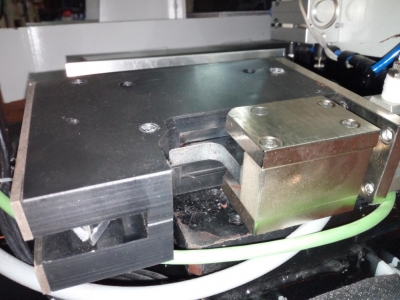

從這個角度能看到藏在里面的鋸齒

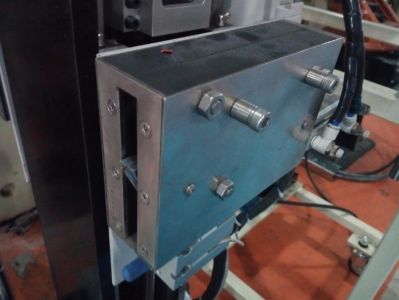

起初里面這整個裝置都金屬，原來它只是在外面包了一層鈑金;
一次分離一張板材，工作氣壓0.4-0.6Mpa

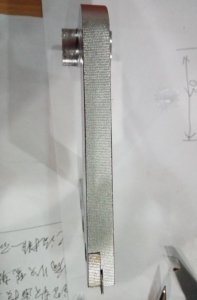

適用的范圍厚度規格為0.4-1.0mm，0.6-3.0mm，不同的規格需要更換齒片
每分種可以分離30張料片，本人現場秒表卡過
在齒分張動作過程中，還有往里吹空氣的動作，使板材之間分層效果更好

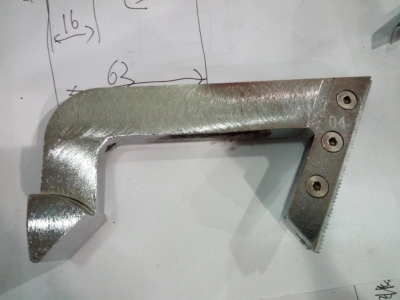

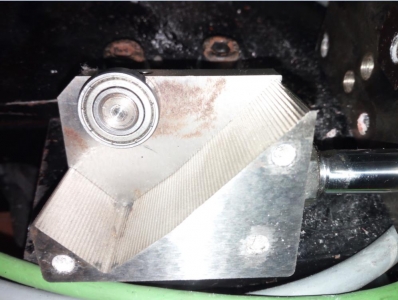

鋸齒條的固定零件結構

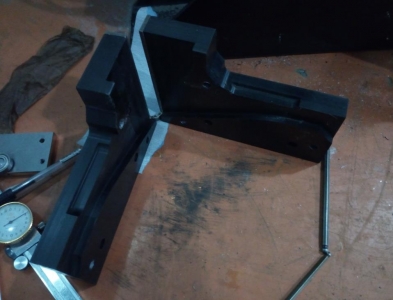

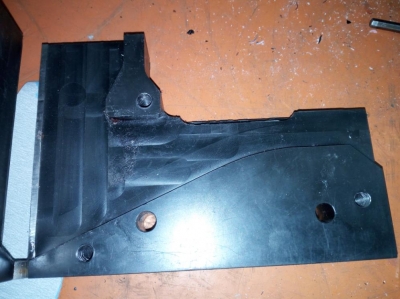

齒撥叉的動作是靠內部的這個曲線

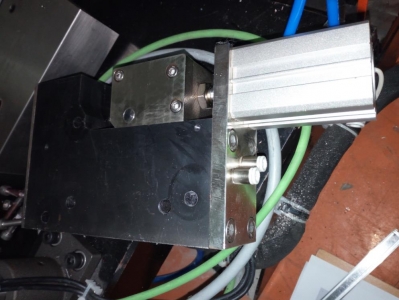

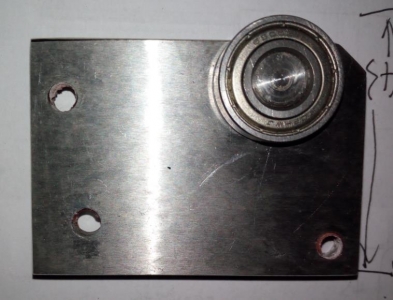

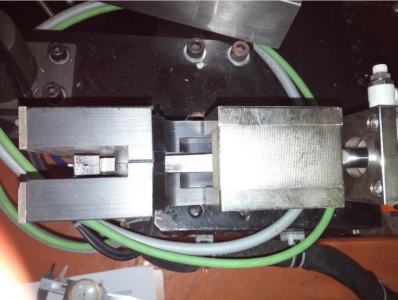

另外這個氣缸活塞桿連接塊上的軸承也至關重要

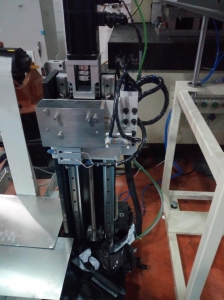

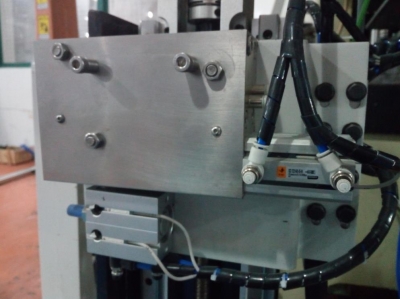

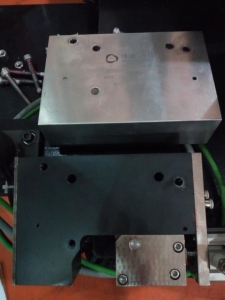

裝配狀態
    經過這些內部解剖的圖片，相信社友們以后要用分張器，自己也可以設計仿制了，從采購成本上講，能給老板省不少錢呢！

作者: 默笑滄海    時間: 2019-1-2 13:09
收藏了，謝謝樓主，我搞鋁板的用得著，要是有視頻或者動作原理就完美了
作者: pzhzshun    時間: 2019-1-2 13:25
感謝分享，學習了！
作者: 前景錢    時間: 2019-1-2 13:25
感覺沒有看明白
作者: x623673    時間: 2019-1-2 13:55
感謝，要是有視頻解說就完美了
作者: gaokua    時間: 2019-1-2 14:31
第二個沒看懂
作者: 帥劍    時間: 2019-1-2 16:27
既然拆開研究了  有沒有測繪出三維模型，之前同事就在這種項目上失敗了  原來還有專門的分張器  這就是行業不熟的緣故……非標工程師要求很高啊  誰也不知道哪天碰到個項目是什么行業的……
作者: 遠祥    時間: 2019-1-2 20:07
帥劍 發表于 2019-1-2 16:27
既然拆開研究了  有沒有測繪出三維模型，之前同事就在這種項目上失敗了  原來還有專門的分張器  這就是行業 ...

我這邊有測繪，但數模分享不了，因為公司有加密，圖紙都拷不出來。
作者: 遠祥    時間: 2019-1-2 20:08
|默笑滄海發表于 01-02 13:09收藏了，謝謝樓主，我搞鋁板的用得著，要是有視頻或者動作原理就完美了
好的，明天我去現場，接好氣后拍一個動作視頻。
作者: 遠祥    時間: 2019-1-2 20:08
|pzhzshun發表于 01-02 13:25感謝分享，學習了！
不客氣，互相學習探討。
作者: menglingtao    時間: 2019-1-3 13:05
有點沒看懂，還是謝謝分享。
作者: soskiller    時間: 2019-1-3 15:50
是否考慮過一次搬運來的板較多，排列不齊，能否卡住，我在海爾的項目中，因板不起，機械分張無法應用。望參考解答！
作者: 遠祥    時間: 2019-1-3 20:08
|menglingtao發表于 01-03 13:05有點沒看懂，還是謝謝分享。
層主有沒有接觸過沖壓自動化設備，通常前段送料工位都此裝置的。
作者: 遠祥    時間: 2019-1-3 20:13
|soskiller發表于 01-03 15:50是否考慮過一次搬運來的板較多，排列不齊，能否卡住，我在海爾的項目中，因板不起，機械分張無法應用。望參考解答！
你這樣情況之前我們也遇到過很多，可以換為磁力分張。如果材料不導磁，那只有把料片側邊做一個整料氣缸，把它們推到一起去，最起碼疊起來不要差太多，最好控制在5毫米之內吧。
作者: soskiller    時間: 2019-1-4 10:31
遠祥 發表于 2019-1-3 20:13
你這樣情況之前我們也遇到過很多，可以換為磁力分張。如果材料不導磁，那只有把料片側邊做一個整料氣缸，把 ...

氣缸整料機構已加，因板較大，數量較多，累計重量較大，效果并不好。這種機械分張是要將誤差控制在5mm內，
作者: apple5200    時間: 2019-1-8 15:52
大佬，這個有沒有三維圖能分享下嗎？
作者: endeavor、    時間: 2019-1-24 17:19
圖10  鋸齒條的固定零件結構  這二個東西是同一個嗎
作者: lfs123123123    時間: 2019-1-27 19:58
手上剛好有個鋁板分張的方案，能不能提供一些購買渠道，3q
作者: xingchangquan    時間: 2019-2-21 11:36
有木有數模啊
作者: amcordant    時間: 2019-2-21 14:01
表示沒怎么看懂呢，再仔細研究研究
作者: wx_v4mNALnM    時間: 2019-3-18 10:32
兄弟，你上次分享的分張器的視頻還在嘛，可以給我分享一下嘛
作者: 灝和于明    時間: 2019-4-4 18:54
本公司出售現貨氣動齒形分張器，現貨，分離尺寸從0.3-5mm板材，需要的聯系13641921480
作者: 灝和于明    時間: 2019-4-4 18:56
遠祥 發表于 2019-1-3 20:13
你這樣情況之前我們也遇到過很多，可以換為磁力分張。如果材料不導磁，那只有把料片側邊做一個整料氣缸，把 ...

本公司已解決板料排列不齊無法分張的問題，需要的請聯系13641921480
作者: 灝和于明    時間: 2019-4-4 18:58
wx_v4mNALnM 發表于 2019-3-18 10:32
兄弟，你上次分享的分張器的視頻還在嘛，可以給我分享一下嘛

需要相關視頻請聯系13641921480
作者: dgoyc    時間: 2019-7-13 14:46
非常好！不太明白
作者: dabenlei123    時間: 2019-7-20 09:20
請問樓主大神，為啥吸盤可以吸起來，鋁板又不透氣，何必再給他分張，一次就出來一張吸盤吸呢
作者: m2006410    時間: 2019-7-20 11:39
沒看懂啊，
作者: 北極之南    時間: 2019-7-31 18:16

作者: 到處求人小同志    時間: 2019-8-29 21:11
太感謝樓主了，這個分張器適合用！！！
作者: shanchuanhu521    時間: 2019-8-30 14:14
很有用的東西，但是我沒看大明白
作者: hellohero549640    時間: 2019-12-23 10:14
嗯嗯學習了
作者: 邢云鶴    時間: 2019-12-23 13:20
感謝分享
作者: tswd1989    時間: 2020-2-19 19:14
還是沒有看懂，這方面那里能找到資料，問下樓主
作者: bobo_6688    時間: 2020-11-13 10:07
鋁板分張的方案
作者: qq1064808384    時間: 2021-1-14 14:59
這種分張器怎么做呢？這圖是在瑞士百超切割自動化系統的演示視頻中截取的
作者: 小墨魚    時間: 2021-4-9 16:21
這個氣缸的行程應該選用多少長度的呢
作者: 貓貳gg    時間: 2021-4-10 16:09
買過，拆過，用過，這個東西對材料的損傷很大
作者: 陳kable    時間: 2023-5-22 09:43
用在鋁板分張上，齒和鋁板接觸會產生鋁屑嗎？

作者: chungtat    時間: 2023-5-27 14:24
學習了！
作者: chungtat    時間: 2023-5-27 14:25
    學習了！
作者: okjinxh    時間: 2023-6-8 14:05
厲害
作者: tx719250824    時間: 2023-7-7 16:40
干貨滿滿，謝謝分享
作者: zqmdj    時間: 2024-3-4 10:12
最近有上網嗎？我想與你取得聯系
作者: 臉盆呼嚕嚕    時間: 2024-5-28 08:47
老哥厲害啊
作者: 武當問道    時間: 2024-5-28 11:29
https://www.doc88.com/p-38339031267359.html
道客有原理說明
作者: 機電小陳    時間: 2025-3-25 20:16
謝謝分享
作者: xzy0525    時間: 2025-4-2 15:51

點贊
作者: beihuajie    時間: 2025-7-2 13:37
沒有看明白
