平時我們經常提到的3軸、3+2軸、5軸等加工方案，他們的區別是什么？先給大家介紹一下：
" A9 [3 ^, b, l# g1 ]6 t2 @4 {$ l

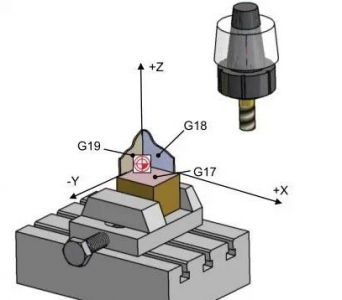

3軸加工方式
+ U! {, U) m! {) p0 r2 Z
3軸加工由直線進給軸X、Y、Z進行加工。加工特點：切削刀具方向在沿著整個切削路徑運動過程中保持不變。刀尖的切削狀態不可能實時達到完美。
, [/ h! t* V. Q Y- M9 m# i, s( \: A: [! i5 ^4 N! U i7 G6 d' i

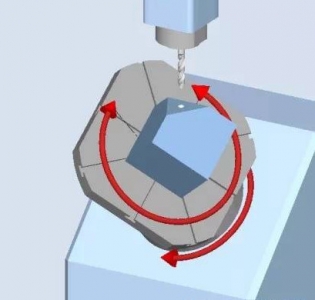

- T2 q' N3 a6 Q, @; @0 {3 p兩個旋轉軸先將切削刀具固定在一個傾斜位置，再由進給軸X、Y、Z進行加工。這種機床也叫定位五軸機床，可以使用西門子的CYCLE800功能進行編程加工。CYCLE800 是一種靜態平面轉換，可以通過 3+2 軸機床加工（例如回轉頭或回轉臺）定義空間中的旋轉工作平面。在此工作平面，可以編程 2D 或 3D 加工操作。
6 \" n8 J+ [+ Z$ L V4 j- l- V- b W* F; j) b0 A" V* m
加工特點：回轉軸總是旋轉到加工平面垂直于刀具軸的位置進行加工，加工期間加工平面保持固定。
. V. a* S3 G- V- ?0 W( i4 [

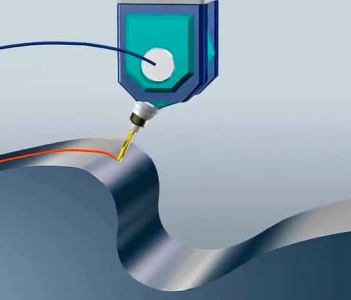

- c- [2 A1 m' w' N" c3 w5軸加工由進給軸X、Y、Z及繞X、Y、Z的旋轉軸A、B、C中任意5個軸的線性插補運動。西門子的運動轉換指令TRAORI能很好的支持5軸轉換。
8 S ?* H) Z3 b* X4 _1 q& G# o2 y- R. [2 Z1 o
加工特點：在沿著整個路徑運動過程中可對刀具方向進行優化，同時進行刀具直線運動。這樣，在整個路徑上都可保持最佳切削狀態。
/ q( [$ _( Z; P- a. s1 A# H
( H" R; l" J1 b: h5 M/ P9 r1 v! e& T0 F. }* M z8 R
那五軸機器的優勢如何體現呢，這里分享一個哈斯UMC-750P機床同時加工28個零件的例子。通過轉臺與夾具的設計，以及在五軸加工程序中將零件的三個加工面合并在一個加工程序，實現減少循環時間的目的。
1 t3 ?1 B; A9 M
轉臺可以通過精準的定位，擴大原本的加工空間。經過精心設計的夾具，不僅能提高加工的效率，而且還能減少機器的閑置，操作人員也能從中抽出身來。
! U' D% |0 U3 q0 b8 j- L

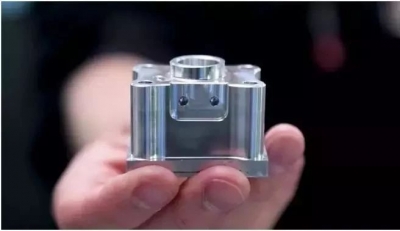

J2 |9 ?- N: i# Y9 [比如加工下圖這樣的零件的前三個面，如果使用虎鉗的夾持方式，每個零件總共需要264秒（裝夾時間不計）。
+ P* ]7 V8 h1 `" { q6 t" J& J: |, f }

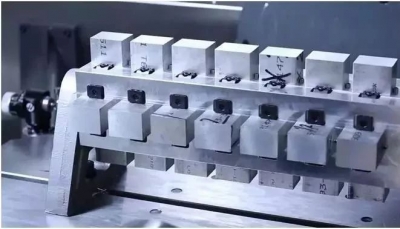

通過設計更緊湊的夾具，充分利用轉臺提供的加工空間，能夠有機會一次加工28個零件。
. r; f) Y; s$ t/ O& J5 s2 v

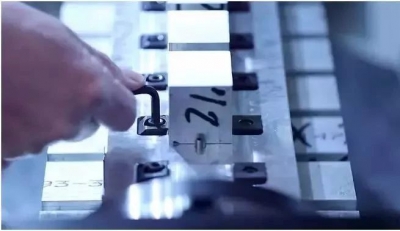

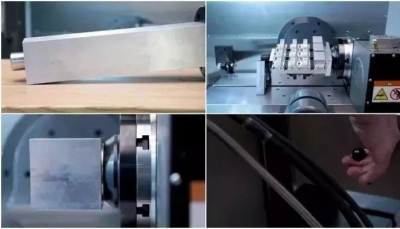

$ z- r4 p8 e8 b- x在夾具的制作上，選用一個尺寸為114mm*114mm*550mm的鋁合金作為基體，選用定位銷作為定位，選用占用加工空間更小的壓緊夾具，以便更快的裝夾。
- O$ Z- K1 T" `: Y" C7 Q5 Q* i

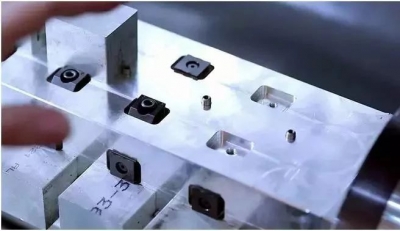

2 @9 O) e3 A3 c3 H0 N0 S. b5 C% P再銑平基體的四個面，為每個零件加工一個定位銷孔，2個用來避空鎖緊夾具的槽，以及2個用來鎖緊的螺紋孔，這就是所有的制作步驟。
1 @! y0 d0 `& Z' m
* p1 y0 B1 I1 s2 M2 a: p9 E- i夾具的整套組成包括：28個定位銷、56個定位鎖緊塊（可重復利用）、56個螺絲、扳手。這樣的夾具設計，能將原本的加工時間264秒縮短到202秒（裝夾時間不計）。這意味著加工時間已經減少了23.5%
# C2 d' N1 q& J+ i/ ^
! ]( r; U' L" a6 I% ?. R( H7 d3 c不僅如此，由于加工程序已經將零件的三個加工面合并在一個加工程序中，這樣單個程序的循環時間就變成了95分鐘，在這期間，機器一直在保持加工，無需等待操作人員的頻繁裝夾，這將大大減少操作人員的勞動強度。
