機械社區(qū)
標題: 閥門用久了，氣密性還好嗎？該咋辦？ [打印本頁]
作者: xiaobing86203 時間: 2018-3-25 20:48
標題: 閥門用久了，氣密性還好嗎？該咋辦？
閥門經(jīng)長期使用后，閥瓣和閥座的密封面會發(fā)生磨損，嚴密性降低。修復密封面是一項量大且十分重要的工作。修復的主要方法是研磨。對磨損嚴重的密封面，是先堆焊經(jīng)車削加工后再研磨。
4 k/ y1 B7 p/ s8 V: Y
; j- b2 h% N; G3 @
閥門的研磨包括：
5 I1 O/ j% O q" e) {
清洗和檢查過程；
研磨過程；
檢驗過程。
* G8 f! a) ?! {5 t
( |$ j8 a& H- B. v8 ?6 o) @8 e
( U% L- N `" ~( _, _
清洗和檢查過程9 L% i; L( ?2 J3 V4 E# |- G
清洗密封面在油盤內(nèi)，使用專業(yè)清洗劑，邊洗邊檢查密封面的損壞情況。用肉眼難以確定的細微裂紋可用著色探傷法進行。
) Z- b9 }2 Y+ q: c
經(jīng)過清洗后，應檢查閥瓣或閘閥與閥座密封面的密合情況，檢查時用紅色和鉛筆。用紅丹試紅，檢查密封面印影，確定密封面密合情況；或用鉛筆在閥瓣和閥座密封面上劃幾道同心圓，然后將閥瓣與閥座密合旋轉，檢查鉛筆圓圈擦掉情況，確定密封面的密合。
, o6 e0 s7 ~* C. h5 y2 s. r& f1 O& i
如果密合不好，可用標準平板分別檢驗閥瓣或閘板密封面和閥體密封面，確定研磨部位。
' q) s$ [" W; J+ n8 t
" ?9 W* P0 q7 H' C
研磨過程
% W1 L: u4 V; t0 e, |- j0 U
% E+ U+ ^# Q0 S2 V9 T7 i R
& Y8 F. P+ U( T
研磨過程實質上是不用車床的切削過程，閥頭或閥座上的麻點或小孔深度一般都在0.5mm以內(nèi)，可以采用研磨的方法進行檢修。研磨過程分為粗磨、中磨和細磨。
) s3 {6 g! u" Q/ G* U: F粗磨是為了消除密封面上的擦傷、壓痕、蝕點等缺陷，使密封面得到較高平整度和一定的光潔度，為密封面的中磨打下基礎。
: f) J' f" f% x
粗磨利用研磨頭或研磨座工具，采用粗粒砂紙或粗粒研磨膏，其粒度80#-280#，粒度粗，切削量大，效率高，但切削紋路較深，密封面表面較粗糙。因此，粗磨只要平整地把閥頭或閥座的麻點去掉即可。
* t7 R% x9 Z# c* ?
中磨是為了消除密封面上的粗紋路，進一步提高密封面的平整度和光潔度。采用細粒砂紙或細粒研磨膏，其粒度為280#-W5，粒度細，切削量小，有利于降低粗糙度；同時應更換相應的研具，研具應清潔干凈。
' ?1 a) B9 x, _
中磨完后，閥門的接觸平面應達到光亮。如用鉛筆在閥頭或閥座上劃幾道，將閥頭或閥座對著輕轉一圈，應把鉛筆線抹去。
' O* g# Y9 g7 M
細磨是閥門研磨的最后一道工序，主要是提高密封面的光潔度。細磨時可用W5或更細的微份與機油、煤油等稀釋后，用閥門的閥頭對著閥門的閥座進行研磨，而不用演劇，這樣更有利于密封面的密合。
; @! y+ D7 C2 p9 v
# L5 p) R, ^ J2 Q% C
研磨時一般順時針方向轉60-100°左右，再反方向轉40-90°左右，輕輕地磨一會兒，必須檢查一次，待磨得發(fā)亮發(fā)光，并在閥頭和閥座上可以看到一圈很細的線，顏色達到黑亮黑亮的時候，再用機油輕輕地磨幾次，用干凈的紗布擦干凈即可。
' H) f# o9 M2 X4 y6 M
研磨完以后，再把其他缺陷消除，即應盡快地組裝，以免破壞一磨好的閥頭。
( r l2 B* I+ o( |手工研磨不管粗研還是細研，均是始終貫穿提起、放下；旋轉、往復；輕敲、換向等操作相結合的研磨過程。其目的是為了避免磨粒軌跡重復，使研具和密封面得到均勻的磨削，提高密封面的平整度和光潔度。1 q, ~( H1 k% B. z! M0 J' q
2 W! ]1 P( q& ]. n1 W0 g
% g/ P* [' F$ v) @0 u& A! X- X
檢驗階段
) j" p, o0 M! s+ P
, W. U# i: s, J# P
在研磨過程中始終貫穿著檢驗階段，其目的是為了隨時掌握研磨情況，做到心中有數(shù)，使研磨質量達到技術要求。應該注意的是，不同的閥門研磨時應使用適應各種密封面形式的研磨工具，以提高研磨效率，保證研磨質量。
2 J$ Z/ u$ I: t6 u; s& w, b7 F閥門研磨時一項很細致的工作，需要在實踐中不斷的體會、摸索、提高，有時研磨得很好，可是裝上以后還是漏汽漏水，這是因為在研磨過程中有磨偏的想象，手拿研磨桿不垂直、歪斜，或是研具尺寸角度有偏差所致。
! k; W- ^7 v7 q4 ?" F
由于研磨劑是磨料和研磨液組成的一種混合劑，而研磨液又僅是一般的煤油和機油。因此，正確地選用研磨劑最關鍵的一環(huán)是正確地選用磨料。
" v9 T. ]0 p3 p) a0 g5 U+ N: k
. Z7 i5 u. T* J5 Y7 V; J% [

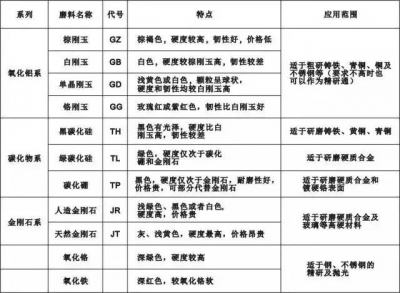

如何正確地選閥門研磨劑？
# p2 Q( Z/ b4 E$ Z
氧化鋁（AL2O3） 氧化鋁又稱剛玉，其硬度較高，使用很普遍。一般用來研磨鑄鐵、銅、鋼及不銹鋼等材料的工件。
碳化硅（SiC） 碳化硅有綠色及黑色兩種，其硬度比氧化鋁高。綠色碳化硅適用于研磨硬質合金；黑色碳化硅用于研磨脆性材料及軟材料的工件，如鑄鐵、黃銅等。
碳化硼（B4C） 硬度僅次于金剛石粉末而比碳化硅硬，主要用來代替金剛石粉末研磨硬質合金，研磨鍍硬鉻的表面。
氧化鉻（Cr2O3） 氧化鉻是一種硬度高和極細的磨料，淬硬鋼精研時常常使用氧化鉻，一般也用它來拋光。
氧化鐵（Fe2O3） 氧化鐵亦是一種極細的閥門磨料，但硬度及研磨效果均較氧化鉻差，用途與氧化鉻相同。
金剛石粉末 即結晶磮C，它是最硬的磨料，切削性能較好，特別適用于研磨硬質合金。
3 K. D/ w, Z1 a$ z
0 L. t9 J; I- e8 \" E: S' K1 `& }
' t( h( J) w+ m. ]% F) D' @2 P/ @
7 c0 S" A7 G( M$ [! R5 t
此外，磨料粒度（磨料的顆粒尺寸大?。┑拇旨殞ρ心バ始把泻蟊砻娲植诙扔酗@著的影響。粗研時，閥門工件表面粗糙度要求不高，為提高研磨效率宜選用粗粒度的磨料；精研時研磨余量小，工件表面粗糙度的要求高，可采用細粒度的磨料。
0 M4 ?- i- j y! v) y密封面粗研時磨料的粒度一般為120?！?40＃；精研為W40～14。
6 K; [: l5 k }
閥門調(diào)制研磨劑，通常是往磨料里直接加入煤油和機油。用1/3煤油加2/3機油與磨料調(diào)合成的研磨劑適用于粗研；用2/3的煤油加1/3機油與磨料調(diào)合成的研磨劑可用于精研。
9 e; Q' ~) Z* _0 s3 L& z
當研磨硬度較高的工件時，使用上述研磨劑的效果就不夠理想。這時，可采用三份磨料加一份加熱的豬油調(diào)合起來，冷卻后形成糊狀，使用時再適當加些煤油或汽油調(diào)勻。
$ f& B0 o+ R+ Y& Y. t7 ]" I& B
4 _4 @8 u% [# Y
/ G& }6 P* o& u/ i3 Z/ K% J5 r# h0 e
研磨工具的選擇
9 |- Z1 [, Q; `- _# M# t4 Y" G( y% \/ u5 Q
閥瓣和閥座密封面由于損壞程度不同，不能直接對研，而是先用事先專做的一定數(shù)量和規(guī)格的假閥瓣（即研磨頭）、假閥座（即研磨座）分別對閥座、閥瓣進行研磨。
2 g8 [# Y: o, C/ K# b
研磨頭和研磨座用普通碳素鋼或鑄鐵制做，尺寸和角度應與置于閥門上的閥瓣、閥座相等。
+ A: `/ t9 W5 F1 u# \- M$ z% m: W
研磨若手工進行，需配置各種研磨桿。研磨桿和研具要裝配得當，不能歪斜。為減輕人的勞動強度，加快研磨速度，常采用電動研磨機或振動研磨機研磨。
) q' {; g( n2 O$ d# V; J9 o
作者: yangjunjie4 時間: 2018-3-26 08:02
大閥門維修的費用大概是閥門的1半以上，有的時候不值得維修
作者: 麥田守望者bj 時間: 2018-3-26 08:55
厲害，學習了
作者: xiaobing86203 時間: 2018-3-26 10:08
- B: U V& s( g9 y% T3 `5 G$ O確實如此，太費功夫了，不如重新買新的。
* T: j' w! L1 h3 K
作者: xiaobing86203 時間: 2018-3-26 10:08
0 F1 | [. b( w% D1 }; @# G% k# I
互相學習啦。
$ {; Z a& U' w* n# T5 E
作者: 只有快樂 時間: 2018-3-26 10:45
研磨的工時就很大了，還要顧忌你的研磨效果
作者: 地球MAN 時間: 2018-4-5 06:36
頂起
作者: 老喬_ZUU9l 時間: 2018-4-9 14:29
閥門研磨時一項很細致的工作
| 歡迎光臨 機械社區(qū) (http://www.ytsybjq.com/) |
Powered by Discuz! X3.5 |
