標題: 機械密封沖洗方案
本帖最后由 xiaobing86203 于 2018-3-7 20:22 編輯 " v" T i* I6 Q! U# t- [
$ Z+ R0 O9 g! N8 N/ d7 o8 Z
/ i: f2 M% D9 p. v4 N* M" H# O8 U+ A% B

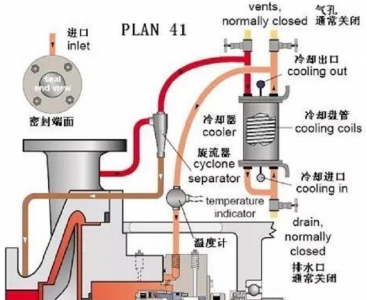

方案：
從泵出口經旋流器把清潔液體輸送冷卻器沖洗機封，固體送入泵進口，
方案21和31的組合，
原因：
密封冷卻，
沖洗和密封腔的固體移除。
場合：
高溫條件，低于355°F（177°C）鍋爐給水和熱水，
帶砂或管道渣子的臟的或被污染的流體和水，
非聚合流體。
維護：
機封冷卻器或管路必須在最高位有氣孔，啟動前打開。
使用682機封冷卻器時，串流管路使熱傳遞最大化。
旋流器處理的最好比重是流體2倍的固體，
密封腔的壓力必須接近或等于進口壓力，以保證流量適中。
典型故障:旋流器或管路堵塞，檢查管子末端溫度。

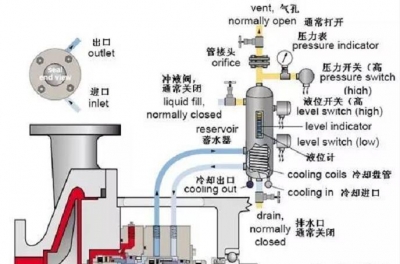

方案：
外部儲液罐為配置外側密封提供緩沖液，正常操作時，由內部輸液環保持循環，儲液罐連續排放蒸汽至蒸汽回收系統，并保持比密封腔壓力小。
原因：
外置機械密封是主機封，
沒有或很少的工藝排放物，
不允許工藝過程污染。
場合：
應用于雙端面非承壓密封（串聯），
高蒸汽壓流體，輕質烴，
危險/有毒流體，
傳熱流體。
維護：
管網對接近大氣壓力的蒸汽回收/火花系統必須自帶開孔，
工藝蒸汽壓力通常比儲液罐壓力大
緩沖器流體必須和工藝泄漏流體相容，
增加的氣孔壓力會指示主機封泄漏，
儲液罐液位表會顯示外置機封泄漏。

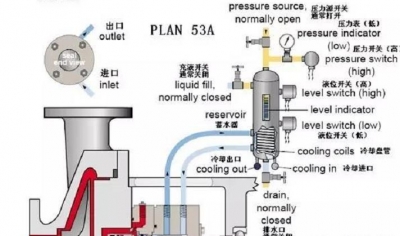

方案：
外設加壓隔離液儲罐提供清潔液體給密封腔，循環由內部輸液環完成。
隔離液儲罐的壓力大于被密封工藝液體壓力。
原因：
隔離工藝流體，
零工藝排放。
場合：
應用于雙端面承壓密封（雙重），
高蒸汽壓流體，輕質烴，
危險/有毒流體，
傳熱流體，
臟、腐蝕和聚合流體，
混和器/攪拌器和真空條件。
維護：
管網對在最高位的儲液罐必須自帶開孔。
一直對儲液罐加壓，最大氣體壓力允許150-200PSI（10-14bar）,
阻隔流體必須和工藝流體相容，
儲液罐液位表顯示內側和外側密封的泄漏。

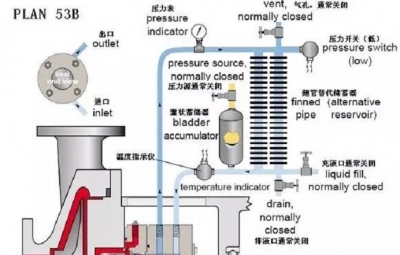

方案：
由外部管道系統為加壓雙端面密封裝置的外側密封提供液體，預先加了壓的氣囊蓄壓器提供壓力給循環系統，流動由內部輸液環來保持，循環系統中的熱量由空氣冷卻或水冷卻熱交換器除去。
原因：
分離工藝流體，
零流程排放，
比53A方案壓力高。
場合：
應用于雙端面承壓密封（雙重），
高蒸汽壓流體，輕質烴，
危險/有毒流體，
傳熱流體，
臟、腐蝕和聚合流體，
維護：
啟動前管網必須全部開孔，
一直對儲蓄器加壓，通常用充氣的方法，
阻隔流體必須和工藝流體相容，
經常監控擋板壓力，當壓力降低時，手動增加阻隔流體。

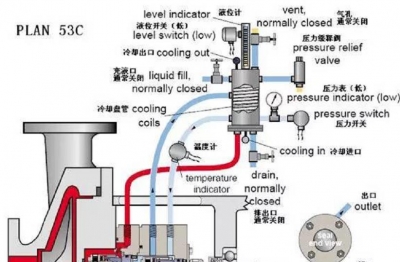

方案：
由外部管道系統為加壓雙斷面密封裝置的外側密封提供隔離液，從密封腔到活塞蓄壓器的參比管線提供壓力給循環系統，流動由內部輸液環來保持，循環系統中的熱量由空氣空氣冷卻或水冷卻熱交換器除去。
原因：
分離工藝流體，
零流程排放，
比53A方案壓力高。
系統壓力動態跟蹤.
場合：
應用于雙端面承壓密封（雙重），
高蒸汽壓流體，輕質烴，
危險/有毒流體，
傳熱流體，
維護：
啟動前管網必須全部開孔，
沒有堵漏的流程污染必須在參考線以下，
阻隔流體必須和工藝流體相容，
儲蓄器液位表會顯示內側和外側密封的泄漏
方案：
外設加壓隔離液儲罐或系統提供清潔的液體給密封腔，循環用外部泵或壓力系統來完成，儲液罐壓力大于被密封的工藝介質壓力，
原因：
分離工藝流體，
零流程排放，
密封不能促進循環。
場合：
應用于雙端面承壓密封（雙重），
高蒸汽壓流體，輕質烴，
危險/有毒流體，
傳熱流體，
臟/腐蝕性或聚合流體，
混和器/攪拌器
維護：
啟動前管網必須全部開孔，
循環系統必須一直受壓或 ，
阻隔流體必須和工藝流體相容，
循環系統液位顯示儀能顯示內側和外側密封的泄漏。

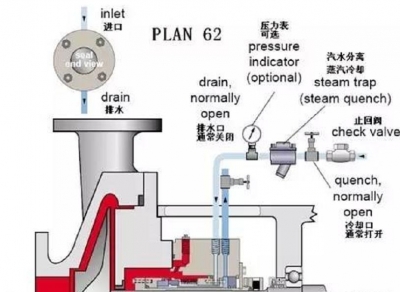

方案：
由外部提供急冷液，在密封的接觸大氣端進行外部冷卻，
冷卻流體主要為蒸汽、氮和水。
原因：
防止固體在機封的大氣端集結，配合小間隙節流襯套使用。
防止結冰。
場合：
用于單端面機封，
氧化流體，可成焦炭流體、熱烴，
結晶流體、鹽析流體，
低于32°F(0°C)
維護：
冷卻進口應在壓蓋頂端，出口或排水口應在底端，
冷卻壓力應限制在3psi(0.2bar)，或再低一點，
在機封的大氣端，用節流墊引導冷卻流體流向密封排水口，
經常監控、查看閥門是否關閉，管路是否堵塞，以及汽水分離口的狀況。
0 G l8 }, H. r2 X

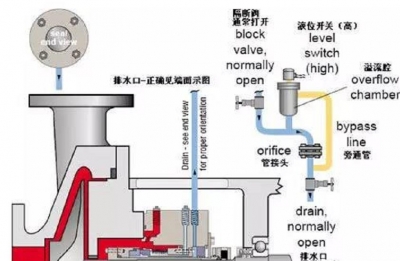

方案：
外部排液管道布置是，用浮子液位開關測量密封泄漏量，對高泄漏量進行報警，液位開關下游的孔板，其孔徑通常為5mm，設置在立管腿上。
機封在大氣端，帶泄漏檢查的外部排水，
原因：
單獨使用或與62方案一起使用，
用于間隙很小的節流襯套，
用于外部場所的單端面機封，
場合：
流程泄漏或冷卻流體的泄漏收集，
主機封的安全指示儀。
維護：
排水口必須在壓蓋底部，管路是向下傾斜的。
持續向液體回收系統排水，
在液位開關下游的限流孔板（一般為1/4）必須是垂直方向，
從溢流腔出來旁通管，必須再進入限流孔板下面。
當用固化流體時，管路可能要加熱，
經常檢查、查看閥門是否關閉，管路是否阻塞，液位開關是否正常工作。

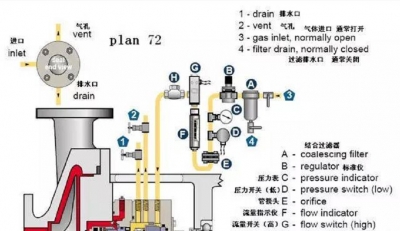

方案：
非承壓緩釋器氣體控制系統，安全密封通常采用氮氣作為緩沖氣體。
$ y' T0 ?5 ?! Z# E7 ^
作者: threetigher 時間: 2018-3-12 04:58
謝謝版主分享。
; U& @. u4 y4 C) X# `
0 v# R1 p& M4 a" M( }btw：
0 c* p8 A' }9 k1 Q# v: M版主分享的3D文件，是從哪個網站可以下載么？6 z' S4 T! a( f* u
謝謝分享！
