作者: xiaobing86203 時間: 2018-1-31 12:20
標題: 銑刀結構奇問，行家請入
今天開加工店得兄弟發了一個奇葩得刀具照片給我，一邊得瑟零部件得半精加工，不再愁費刀具了，一邊讓我分析這是什么原理。。。
* ~9 q& H' N; j& O' J; v1 r
7 \1 @& _1 n2 Q. I+ j: `
4 P% M8 l) R6 w/ h7 e0 U+ `( m

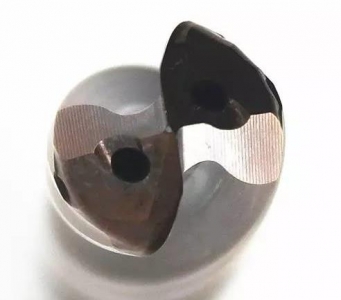

實物如圖
8 x/ Y# m7 l* L1 q/ h( Q" o
& C2 b5 `) W( b, l) G, ?
_ {& `* K) A+ l+ `) H# Q
/ v# N) r# b' s
: n* z7 ?: F. g, x) D
0 L; X6 l' r2 ]+ U% Z0 } |

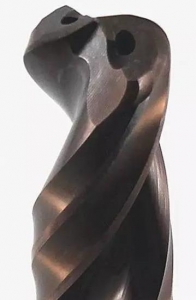

沒錯！奇怪之處就是刀尖上得這兩個小孔
3 t& T$ |& M% }6 I
8 s) {" R4 E4 E* S- g1 g
8 T! Z$ k- }9 C+ O' \
4 I% c# f5 t0 M
% M# |1 d) y7 M1 \3 {4 a7 N
: ~# i- Y5 u; G: o( X3 f! R5 [. n朋友說，這種結構得鉆頭穩定性大幅提高，特別值得一體得是底孔的表面粗糙度也得到改善；銷孔基本上一刀就能搞定，都不用鉸孔。
' @6 v/ x2 h" }# ^4 u
& i/ d" P8 M9 Y; l: \' x$ r3 m; C+ }9 q8 S' | V7 Z
難到刀尖上得倆小孔作用這么大，還是此結構有其他得巧妙之處；本人深感困惑，特此尋求行家社友得高見---
$ r! [+ ?3 S8 a! H
. C- E0 ~! R, A x
作者: 韓寒11 時間: 2018-1-31 12:27
那兩個小孔是冷卻液的出水孔，冷卻降溫用的
作者: 夢回舊時光 時間: 2018-1-31 12:38
尷尬了……
作者: qq642446015 時間: 2018-1-31 12:39
對頭
作者: qq642446015 時間: 2018-1-31 12:41
鉆頭角度磨這么大 加工還有效率嗎
作者: yangjunjie2 時間: 2018-1-31 12:49
主軸噴水
作者: xiaobing86203 時間: 2018-1-31 12:53
' `7 I3 [6 X+ a$ t# u原來如此啊，兄臺的回復猶如雪中送炭（其實外面真得在下大雪）～
7 D5 X' a+ c" {0 c8 P7 r. Z1 a+ G2 O
作者: 曉昀 時間: 2018-1-31 12:57
% z' \ y8 ~' T* o( U2 f
說的對！能及時冷卻刀具，提高加工面的粗糙度。$ v* g# T+ U: H" P1 V
作者: Venerealulcer 時間: 2018-1-31 13:11
沒聽說過一個功能叫做主軸中心出水功能嗎
作者: Venerealulcer 時間: 2018-1-31 13:36
3 v; v. e! E0 r E+ I/ X. W
yangjunjie22 D* ^0 h. d; G4 r' w1 A @
怎么那么想不開呢
+ B% e5 y% X9 t, L現在的機床幾乎都有主軸噴水這個功能1 S% j3 Z% }3 g) `0 |$ v' J) W
還有就是測出水功能，這個是針對刀片銑刀，鎢鋼銑刀這一類的用的多: f3 h; V! u" c$ X, M/ [5 L
針對鎢鋼鉆，高速鉆，U鉆這種自帶中噴的，一來是給孔底冷卻的，二來是把鐵屑沖出去的，提高效率，畢竟G81和G83的效率完全不一樣，不然太傷刀子加工效率上不去8 I" q' K! T( M3 W2 P
) B0 k$ {/ @6 }* u
作者: 蘇州裝配工 時間: 2018-1-31 13:47
這他媽惡心的徹頭徹尾的灌水帖子
作者: 機械小賤 時間: 2018-1-31 14:08
我估計剛畢業的都知道那是干嘛的吧
作者: 樓下 時間: 2018-1-31 15:00
內冷卻刀，冷卻效率比噴冷卻液高一點
作者: 只有快樂 時間: 2018-1-31 15:17
我認為是為了通冷卻液
作者: resid123 時間: 2018-1-31 16:31
內冷刀具，樓主可以去看一下一些深孔加工刀具，槍鉆等，基本都是此原理
作者: 狙擊手 時間: 2018-2-1 18:32
如果不是歐系的就是山寨的雙刃帶鉆頭，
' d4 h+ P# I1 K1 e% |* X- O喜歡用球頭刃的很少，估計是做鑄件吧？
1 ~# z; h6 g$ l0 O- W& X5 Y/ L內冷的功效大家都知道，不再復述。
作者: 加粗鋼絲繩 時間: 2018-2-2 14:55
這個是四刃帶內冷鉆，孔壁會比一般鉆好! t* x& c) h% s" p B
作者: 加粗鋼絲繩 時間: 2018-2-2 14:57
刃型挺特別的，加工什么材料？
$ {' Y4 c K- m0 Q( F; Z; q
作者: 養豬東籬下 時間: 2018-2-6 10:20
0 ]6 B$ j$ F5 ~$ [+ R# P
1，內冷鉆頭再普通不過了，前端出水一般用于盲孔加工，可以順利排屑；( P _, U2 W# j H+ D
2，一般來說，直槽鉆的精度高于麻花鉆，4刃帶的鉆頭（切削刃還是2個）精度高于2刃帶的鉆頭。但是，4刃帶直槽鉆頭也只能加工公差等級H8-9的孔。銷孔的公差一般不會低于H7。所以，樓主說銷孔可以鉆出來，不需要鉸刀。我對此表示懷疑。
作者: zxw550601929 時間: 2018-3-14 15:39
冷卻+排屑，提高刀具壽命。
作者: 郭飛鷹 時間: 2018-3-16 10:58
冷卻降溫的!!
作者: 王樹大 時間: 2018-3-16 18:36
這是根鉆頭，不是銑刀吧
+ x# A2 S7 r- U1 D" k! t
作者: 天下有雙 時間: 2019-6-4 22:01
明顯是通冷卻液的
