標題: 螺紋模具的設計與制造

今天簡單介紹內螺紋脫模方法，重點介紹齒輪的計算和選擇。

- ~4 r5 z1 U/ ?1 h/ q5 U& h& P% B. i

一、卸螺紋裝置分類

1、按動作方式分

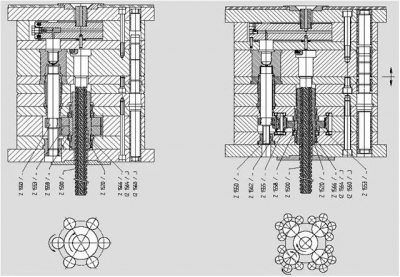

① 螺紋型芯轉動，推板推動產品脫離；
② 螺紋型芯轉動同時后退，產品自然脫離。
6 R; Q' Z0 X# E- N. S

1 r; p& i+ w, u. j4 V
2、按驅動方式分

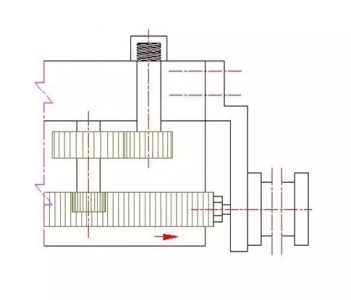

① 油缸+齒條

( o# K; l" |, v& ]+ K" G+ P6 f" k

$ K' N) e+ P6 d

* s A% o8 ^. [ ?0 k0 ^ e8 _) T
6 X) p6 ?0 i, B! ]1 y3 W% W( O$ H

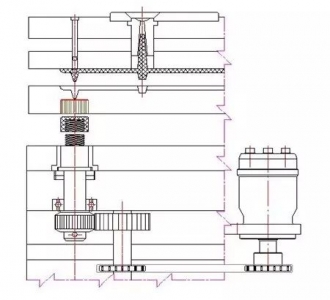

② 油馬達/電機+鏈條

0 N7 Y3 k9 w5 ]& p2 r" K g

' ^7 @" J( e0 h+ \" i* S

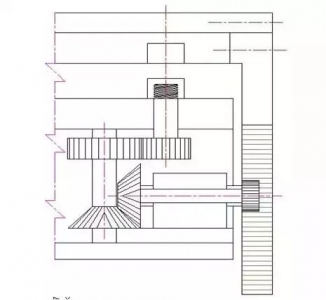

③ 齒條+錐度齒輪
! A1 P* L- ?9 A0 ]9 M0 [9 `

- w% A, c4 a, l5 w9 ?9 n1 k
④ 來福線螺母

二、設計步驟

必須掌握產品的以下數據（見下圖）

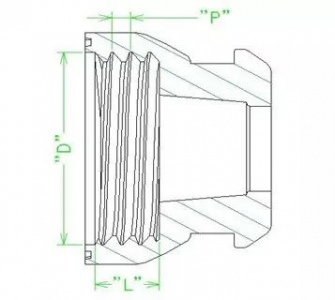

①“D”——螺紋外
②“P”——螺紋牙距
③“L”——螺紋牙長
④ 螺紋規格/方向/頭數
⑤ 型腔數量
4 S1 ~2 b9 t% J2 J1 i# b' t

: s" Y9 E" L0 _# M7 H
4 k( d* N7 G; n4 t

2、確定螺紋型芯轉動圈數：
U=L/P + Us
U 螺紋型芯轉動圈數
Us 安全系數，為保證完全旋出螺紋所加余量，一般取0.25~1

* a# P+ Y5 C5 v" U
7 q9 T" }& z1 k5 M6 \3 ]9 z

3、確定齒輪模數、齒數和傳動比：
模數決定齒輪的齒厚，齒數決定齒輪的外徑，傳動比決定嚙合齒輪的轉速。
在此之前有必要講一下齒輪的參數和嚙合條件。

三、齒輪的參數和嚙合條件

模具的卸螺紋機構中大多應用的是直齒圓柱齒輪，而且一般都是漸開線直齒圓柱齒輪，因此下面就以漸開線直齒圓柱齒輪為研究對象。
1 齒輪傳動的基本要求
① 要求瞬時傳動比恒定不變
② 要求有足夠的承載能力和較長的使用壽命

& W# K* B3 V/ g9 A, T g( K
' R* `: G: }( S2 q8 g

2、直齒圓柱齒輪嚙合基本定律

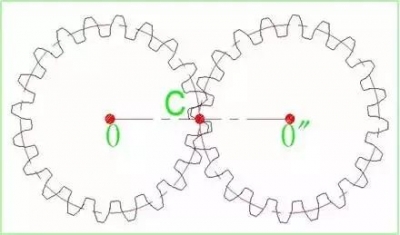

兩齒輪廓不論在何處接觸，過接觸點所作的兩嚙合齒輪的公法線，必須與兩輪連心線相交于一點“C”，這樣才能保證齒輪的瞬時傳動比不變。將所有“C”點連起來就成了2個外切圓，稱之為分度圓，分度圓圓心距即齒輪圓心距。詳見下圖

/ ]& k3 C! c2 e" ]" `
9 i& Y) ~6 u4 t0 r& h- A

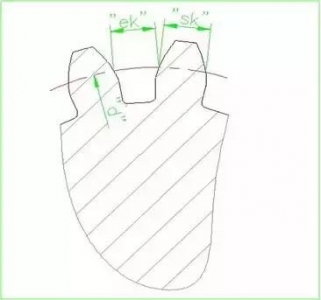

3、漸開線直齒圓柱齒輪參數
分度圓直徑------“d”表示
分度圓周長--------“S”表示
齒輪齒距--------“p”表示
齒輪齒厚--------“sk”表示
齒輪齒槽寬--------“ek”表示
齒輪齒數--------“z”表示
齒輪模數--------“m”表示
齒輪壓力角--------“ɑ”表示
齒輪傳動比--------“i”表示
齒輪中心距--------“l”表示
