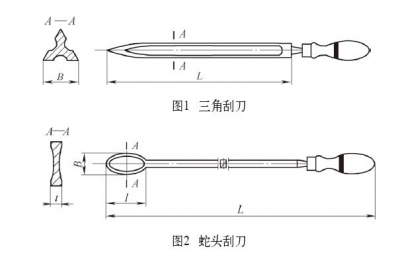

曲面刮刀的刃磨質量是保證刮削質量與效率的基礎。曲面刮刀的種類有三角刮刀、蛇頭刮刀、柳葉刮刀和三角錐頭刮刀，本文介紹其中比較常用的三角刮刀（見圖1）和蛇頭刮刀（見圖2）的刃磨方法。
1.三角刮刀的刃磨
+ a9 ]: E; e; s: E6 J& s8 C

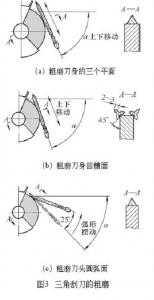

（1）三角刮刀的粗磨。磨出刀身的三個平面。刃磨方法如圖3a所示，右手握刀柄，左手按在刀身中部，刀柄相對于水平面傾斜一定角度α為75°左右并接觸砂輪輪緣面，上下移動磨出刀身平面，刃磨時注意三個平面要等寬。
: H) @! f9 `. I3 ]+ R( _* u
磨出刀身的三個凹槽。刃磨方法如圖3b所示，右手握刀柄，左手按在刀身中部，將刀身平面對著砂輪角（與砂輪側面成45°左右的夾角），相對于水平面傾斜一定角度α為75°左右并上下移動磨出凹槽，注意要留出2～3mm切削刃邊。
* ^, B/ a: `) G3 B$ |+ p2 h
粗磨刀頭的三個圓弧面。刃磨方法如圖3c所示，右手握刀柄，左手按在刀身頭部，刀柄相對于水平面預低一定角度α為45°左右接觸砂輪輪緣面，自下而上地弧形擺動刀柄，擺動幅度為25°左右。
（2）三角刮刀的細磨。通過細磨要達到三角刮刀的形狀和幾何角度要求。三角刮刀的細磨主要在細砂輪上進行，刃磨前要將砂輪輪緣面修磨平整。刃磨方法與粗磨的方法相同。在刃磨刀頭部分時，要注意經常蘸水冷卻，防止淬火部分退火。
9 b# j: z3 d& w7 R/ X

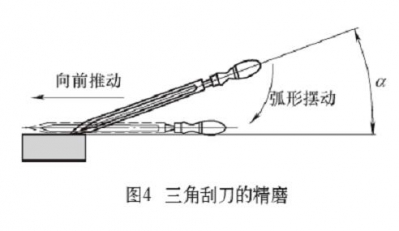

（3）三角刮刀的精磨。三角刮刀的精磨主要是在油石和天然磨刀石上進行，操作時要在油石上加上適量機油。通過精磨要使刀頭圓弧面的表面粗糙度達到Ra＜0.2μm的技術要求。三角刮刀精磨方法如圖4所示，右手握刀柄，左手輕輕地按在刀身頭部，首先相對于油石表面上抬刀柄角度α為30°左右，然后一邊作刀柄由上而下的弧形擺動，同時一邊作向前推動，這樣就可以磨出圓弧切削刃。在油石表面的刃磨動作軌跡與刃磨平面刮刀基本相同。
2.蛇頭刮刀的刃磨
: w N( d' Z1 b3 r4 w3 e, V8 `1 @

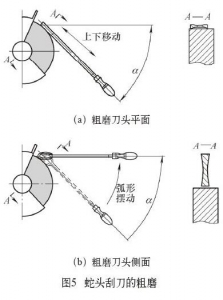

（1）蛇頭刮刀的粗磨。通過粗磨要磨平刀頭平面和側面并達到刀頭厚度（t）及刀體寬度（B）要求。將鍛造好的刀坯在砂輪上進行粗磨，首先粗磨刀頭平面，如圖5a所示。方法是右手握刀柄，左手按在刀身頭部，相對于水平面傾斜一定角度α為45°～75°左右接觸砂輪輪緣面，上下移動刃磨出刀頭平面。然后刃磨出刀頭側面，方法是先將刀柄相對于水平面預低一定角度α為45°左右，刀頭的側面接觸砂輪輪緣面自下而上地圓弧擺動刀柄至水平位置，逐段磨出圓弧形切削刃。刃磨時刀頭平面要始終垂直于砂輪輪緣面，注意刀頭兩側圓弧形刀刃要基本對稱，如圖5b所示。
9 F2 B9 h' i: V
（2）蛇頭刮刀的細磨。蛇頭刮刀的細磨主要在細砂輪上進行，刃磨前要將砂輪輪緣面修磨平整。刃磨方法與粗磨的方法相同，要達到刮刀的形狀和幾何角度要求。在刃磨刀頭部分時，要注意經常蘸水冷卻，防止淬火部分退火。
4 J9 j3 V9 ?0 B$ Q: I! {! [
（3）蛇頭刮刀的精磨。蛇頭刮刀的精磨主要是在油石和天然磨刀石上進行，操作時要在油石上加上適量機油。通過精磨，要使刀頭圓弧面的表面粗糙度達到Ra＜0.2μm的技術要求。
- f8 K9 `) k7 s) N, r3 r9 @$ W
精磨刀頭平面。精磨刀頭平面的方法與精磨平面刮刀刀頭平面的方法相同，如圖6a所示。
, C" T y8 {/ L

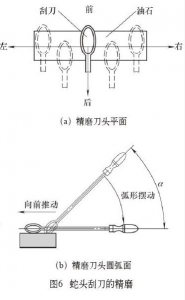

精磨刀頭圓弧面。精磨刀頭圓弧面的方法如圖6b所示，右手握刀柄，左手輕輕地按在刀身頭部，首先相對于油石表面上抬刀柄角度α為45°左右，然后一邊作刀柄由上而下的弧形擺動，同時一邊作向前推動，逐段磨出圓弧形切削刃，注意刀頭平面要始終垂直于油石表面。在油石表面的刃磨動作軌跡與刃磨平面刮刀基本相同。
