標題: 小小鋼片作用大! [打印本頁]

作者: xiaobing86203    時間: 2018-1-5 21:15
標題: 小小鋼片作用大!

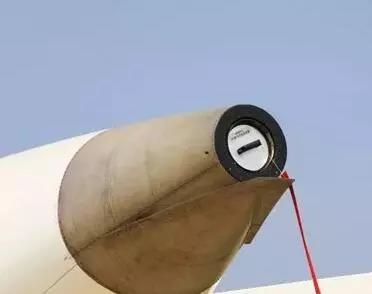

在C919飛機尾錐處的蒙皮上,裝了一塊“小鋼片”,雖然看上去很不起眼,但是它卻有大用處!
& y" j( b9 l) b% S( h8 S
5 J; G$ r7 G: }% e( w
這塊“小鋼片”的專業名詞叫蒙皮導流片,并非C919飛機首創,在波音757、787飛機的相同位置也有這個結構。導流片的作用不是為了提高飛機的強度和升力,而是用于防止飛機排出的可燃液體進入輔助動力裝置(APU)尾噴口。
4 h+ ^! E/ r9 ~* G. h; z6 T/ _
在大中型民用飛機上,為了減少對地面(機場)供電設備的依賴,在飛機尾部都裝有獨立的APU。C919飛機的APU噴口處于尾錐末端,APU工作時噴出的氣體溫度較高,達到了燃油等可燃液體的燃點。C919飛機前期的風洞試驗顯示,從APU艙內排液孔排出的燃油等可燃液體,會流經尾錐下蒙皮,然后進入APU尾噴口區域。可燃液體一旦被點燃,將會影響飛行安全。
# g) g# u  g6 V' z4 F8 f, c& D
對于民用飛機來說,安全是第一位的。根據適航規章,包括飛機進氣道在內的所有外表面開口,都應考慮被控制和不被控制的液體流動途徑,以避免產生液體再返回或吸入等有害影響。為此,設計人員在C919飛機APU尾錐處,采取加裝導流片的措施,起到阻擋燃油流入APU高溫尾噴口的作用。另一方面,燃油在流經導流片邊緣時會形成很強的旋渦,克服APU尾噴口尾渦負壓的卷吸作用,避免燃油被APU尾噴口尾渦吸入APU高溫尾噴口。

' N  M; ?6 n) ]$ X- P  M! B! V# H
是否需要加裝尾錐導流片,要根據飛機的實際氣動外形、尾噴口位置、排液口位置等情況而定,不能一概而論。

, m' H. [& ]2 X  W/ x2 @; Q  a! u" q7 f/ |: N6 f0 ?3 J; m

作者: 只有快樂    時間: 2018-1-5 21:46
之前沒聽說過,學習了
作者: 韓寒11    時間: 2018-1-5 22:18
做過風洞實驗就可以知道是否增加鋼片
作者: 面壁深功    時間: 2018-1-6 08:38
要向蘋果學習,這個造型也太簡單了
作者: 鋼鐵大機人    時間: 2018-2-5 09:18
漲姿勢了
作者: baigehaha    時間: 2022-2-11 08:38
謝謝
