標題: 各種輸電鐵塔的功用
在坐火車和地鐵的時候,我經常能看見很多輸電塔和電線桿。一直都不知道它們有啥差別,今天終于搞懂啦~
( C8 U+ ~4 T+ `) t. ?
它們專業的叫法是架空電力線路。目前,高壓輸電和鄉村配電線路大多采用架空線路。
4 e; |: |, o( x) {' T

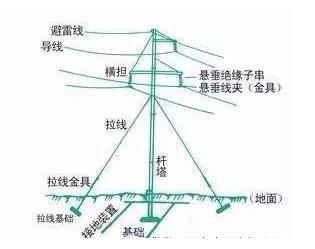

架空線路構成:導線、絕緣子、金具、桿塔及其基礎、避雷線和接地裝置等。

/ M) m$ M: R) b* W2 ?

  V6 B9 w: H6 v7 _5 Q* C3 r
導線:傳導電流,它是線路的基本部分。

$ I# P; U! j  S1 _, T
絕緣子:在導線在傳導電流時,保持三相之間互相絕緣,并對地絕緣。

5 _( ]5 I0 A# P" l6 A
桿塔:是為了架設導線,以使導線對地及其三相之間均有一定距離。
5 h+ B0 j: X" y3 d- A$ X- L
金具:連接導線和絕緣子等,把它們安裝于桿塔上的金屬附件。
) w$ n% J# n5 i6 ^3 x$ A* f
避雷線:防止雷直接擊落在導線上。

/ T" r2 v. f0 x+ ?# k% d
接地裝置:連接避雷線與土壤,把雷電流引入地下。
' v% k( ?" I4 I3 P- W, e' h

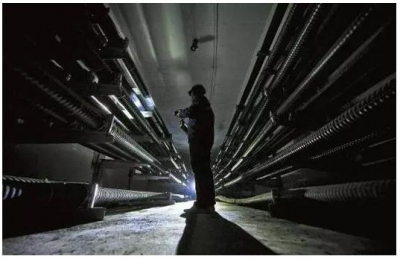

PS:其實,除了我們?nèi)粘D芸匆姷募芸针娏€路,還有很多地下電纜喲。電纜占地小、輸電可靠、抗干擾能力強,但普通人很難見一回呢。
地下電纜 攝/呂甲
0 V: ~' r7 e4 H" b7 G, v
; M" |$ M5 j/ `* s: U" \
# L; Z: M# \' g* ^% l
& R# ~& y: ^- n1 {7 J6 n
高壓、超高壓、特高壓的區分

; H8 w5 ^4 L1 h; B5 G" V4 J3 F* U4 W
2 s, ], q4 A; T; T$ l1 U- _$ W5 L- y3 H5 T; M, k
為什么要分那么多電壓等級?
電力工業發展初期,發電廠一般建在電力用戶附近。隨著電力生產規模和負荷中心規模的擴大,輸電容量也越來越大,輸電電壓就越來越高啦。
在我國,輸電網電壓等級一般分為高壓、超高壓和特高壓。
/ P! X; p0 z- S6 I( H0 c/ M9 ]
不同電壓等級中的具體劃分:
交流電壓等級中,高壓指110千伏和220千伏;超高壓指330千伏、500千伏和750千伏;特高壓指1000千伏。

$ `# Z( H: L$ @
直流電壓等級中,超高壓指±500千伏和±660千伏,特高壓指±800千伏。其中1000千伏交流電壓已成為國標標稱電壓。

8 m& I) S& @7 h: @" ^6 P) ^. k" t* v2 L: q* W( t1 p6 K$ U5 X

: G$ ?1 ~/ o- |9 f3 u/ _; X
1 e" U# i1 N5 `- k
怎么一眼看穿線路電壓等級?

( P$ P" n$ A9 g/ \& L; m. E0 |8 B9 z' ?
* c# P7 h' z' W. c6 s
對于普通非電力專業的人來說,不同的電壓等級如何用肉眼來區分呢?
絕緣子片數越多,電壓等級越高。
( W7 d$ ~3 i: M9 W9 u
在海拔高度1000米及以下地區,不同電壓等級下操作過電壓及雷電過電壓要求的懸垂絕緣子串的最少絕緣子片數分別是:110千伏7片,220千伏13片,330千伏17片,500千伏25片,750千伏32片。
! }& h" b( w0 e# ^6 f
“看桿塔、望線路”
高電壓等級的線路需要更大的安全距離,要被架得很高,而只有鐵塔才能有能力負擔重達數十噸的線路哦。

7 Y+ ^3 u$ ?  M  x$ D& U

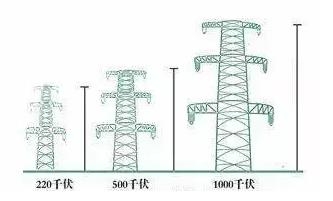

此外:電壓等級越高,上下導線垂直距離就越大,線路離地也越高。
, v7 k( c6 i2 }" l9 }
簡單直接又有效:看桿塔牌
' h/ e6 G1 t- ^& z$ X9 P. B
桿塔上面的牌子就有線路的電壓等級。一般1開頭的是110千伏,2開頭的是220千伏,以此類推,5開頭的則是指500千伏。

4 E2 v, a; x; [4 e9 [
* k% c( q1 c' c; `8 }
為什么會有不同形狀的輸電桿塔?
1 I7 s9 y+ b1 B" a& g, V
4 m9 V& B! s7 z5 N
桿塔的類型和很多因素相關,比如輸電電壓,回路數,導、地線種類和安裝方式等。在普通人看來,最直觀的差別還是桿塔外形。

* l% {& w& w$ \- V

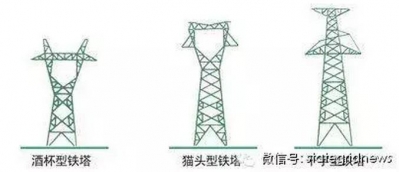

根據我國輸電鐵塔設計規范,我國的輸電鐵塔按照塔型主要可以分為酒杯型塔、貓頭型塔、干字型塔、鼓型塔等。

, J9 q3 q7 r7 k0 f
酒杯型塔通常用于110千伏及以上電壓等級送電線路,特別適用于重冰區或多雷區。
9 `" L3 {) g6 H$ b
貓頭型塔也是110千伏及以上電壓等級送電線路的常用塔型。它的優點在于能夠有效節省線路走廊。

7 Y; ~: [5 L2 w+ G# [( r' ~  ?
干字型鐵塔則由于其受力情況清晰直接、經濟實用,所以主要用做耐張塔及轉角塔,是220千伏及以上電壓等級送電線路的常用塔型。
1 W8 x1 }5 [8 e3 n( e4 F* t2 v
雙回路鼓型塔是雙回路鐵塔常用的塔型,導線呈鼓形布置因而得名。適用于覆冰較重地區,可避免導線脫冰跳躍時發生碰線閃絡事故。
