標題: 銅管焊接難題的解決技術方案 [打印本頁]

---

作者: xiaobing86203    時間: 2017-9-8 20:37
標題: 銅管焊接難題的解決技術方案

最近項目接到一個汽車發動機水冷管的產品，里面有一段是銅管的對接焊接，壁厚很薄，只有幾十絲，整個廠區沒有一個焊工能搞定，沒辦法出差去廣州分公司，一個技術部長親自拿起工具上場，半天的功夫完成打樣。。。

經過一個多星期的折騰，終于給搞定了，為此本人專門做了DFMEA，并把這么天的所見所聞記錄成文，分享給社友們，希望以后有同類型產品的情況下，能少走一些彎路。。

1、  總論

制冷空調中的制冷系統，一般用銅鋁等有色金屬材料，在制造、安裝和維修過程中，管道的焊接是關鍵的一環，它不但影響美觀，更重要的是影響到系統能否正常工作的問題，必須引起高度重視。
7 t3 o* |* e+ _5 x* V" e9 Q

2、  焊料的選用

制冷空調的管件多是用銅（紫）管材，常用的焊料類型有銅磷焊料、銀銅焊料、銅鋅焊料等。在焊接時要根據管道材料的特點，正確的選擇焊料及熟練地操作，以確保焊接的質量。
$ ^. P! ?7 t" z# y
0 B* v8 a/ B" v! C0 j7 M; A+ b

2.1 對銅類材料的焊接

2.1.1銅與銅的釬焊

可選用磷銅焊料或含銀量低的磷銅焊料，如2%或5%的銀基焊料。這種焊料價格較為便宜，且有良好的溶液，采用填縫和濕潤工藝，不需要焊劑。
+ W& |3 T& b' n5 j( K/ M# u

- L! h: U; T) h5 h# [) N) s3 H

2.1.2銅與鋼的焊接

; M" C* {) _" ?4 n

" Z: i+ K. n* c& X" M$ @可選用黃銅條焊料加適當的焊劑。焊接時。將焊料加熱到一定溫度后插放在焊劑中，使焊劑溶化后附著在焊料上，但焊后必須將焊口附近的殘留焊劑用熱水或水蒸氣刷洗干凈，防止產生腐蝕。在使用焊劑時最好用酒精稀釋成糊狀，涂于焊口表面，焊接時酒精迅速蒸發而形成平滑薄膜不易流失，同時還可避免水份浸入制冷系統的危險。

7 c" A% z* N& C: B- X3 K9 ~1 U

2.1.3銅與鐵的焊接

可選用磷銅焊料或黃銅條焊料，但還需使用相應的焊劑，如硼砂、硼酸或硼酸的混合焊劑。

3、焊接操作

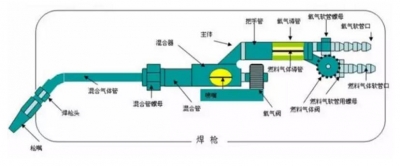

對焊接不同的材料，不同的管徑時所需的焊槍大小和火焰溫度的高低有所不同，焊接時火焰的大小可通過兩個針形閥進行控制調整，火焰的調整時根據氧、乙炔氣體體積比例不同可分為炭化焰、中性焰和氧化焰三種。

( l" g9 N, I# S7 z( ~

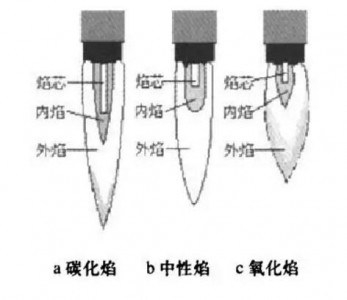

3.1 火焰的種類及特點

$ Y( O# \1 I3 m; B# v8 {

3.1.1炭化焰

+ r$ I. |1 ?' Y' f" X, S9 A3 S5 x3 |其特點是氧氣與乙炔氣的體積比小于1，略缺氧，易將炭粒帶入金屬而影響焊料流動，冒黑煙，溫度約為2700左右，可用于對管道的烘烤等。
% ~5 X3 D- t' k, g
7 f( e2 u6 x0 ^9 K& U% O

3.1.2中性焰

! A( B6 j5 N/ s& I, z# m' Q其特點是焰芯的尺寸取決于燃燒氣體的成份、耗量和流速，焊炬噴嘴孔直徑決定了火焰焰心的直徑，而混合氣的流速，則決定了焰芯的長度，中性焰的火焰分3層，焰芯呈尖錐形，色白而明亮，內焰為藍白色，外焰由里向外逐漸由淡紫色變成為橙色和藍色，溫度約為3000~3500℃左右，氧氣與乙炔氣的體積之比為1:1.2 制冷空調的管件焊接多使用中性焰。

3 `/ }; A3 ^& |0 H7 A1 T

3.1.3氧化焰

其特點是是焰芯是圓錐形，長度明顯地縮短，輪廓也不清晰，顏色暗淡，外焰也縮短了，火焰是藍色，火焰燃燒時伴有響聲，響聲大小取決于氧氣壓力，氧化焰的溫度高于中性焰，適用于黃銅的管件焊接。火焰的性質是根據被焊金屬種類及其性質來選擇的，應注意科學地選擇使用。

3.2 火焰的調節

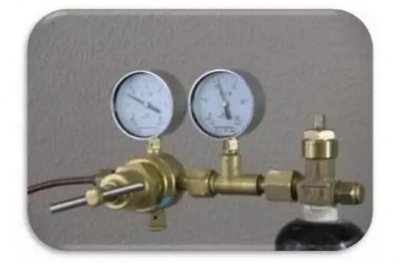

點燃前先按操作規程分別開啟氧氣瓶和乙炔氣瓶的閥門，使低壓氧氣表指示在0.2~0.5Mpa左右，乙炔氣的氧氣表指示在0.05Mpa左右。然后微開焊槍的氧氣閥。再微開焊槍上的乙炔氣閥，同事，從焊嘴的后面迅速點火。切不可在焊嘴正面點火，以免噴火燒手。點燃后即可調節，兩閥的調節就是調節氧氣與乙炔氣浸入焊槍混合氣的比例，從而得到不同的火焰。

3.3 焊接

焊接時應嚴格按步驟進行操作，否則，將會影響焊接的質量。

, ]' S& f) Q* h

3.3.1準備與配管

3.3.1.1 檢查氧氣瓶和乙炔瓶內的量是否足夠。

* x3 r' Y1 n- h

3.3.1.2 核對圖紙要求，保證各部件的齊全無缺，功能完好。

3.3.1.3 保證管路橫平豎直，注意各閥件的方向性。

- i/ z" f& \& ^1 H8 x9 R- ]6 E# i# H

' S( P. a  ]5 f8 V  f0 A- r* h- |7 M

3.3.1.4 根據圖紙要求的尺寸和管徑，用卷尺量取相應的長度，并用線號筆記下位置。

5 |. s5 g# e" R) m" c# T

3.3.1.5 較粗的銅管要固定后，再用割刀拆下，要保證割口平齊，不變形。

  \% K5 W5 o0 l2 ?8 o/ z/ I: R

3.3.1.6 用銼把割口毛邊銼平，并用抹布擦拭干凈。

" |& S! c6 g4 m' T* [; X( E

3.3.1.7 將要焊接管件表面清潔或擴口，擴完的喇叭口應光滑、圓正、無毛刺和裂紋，厚度均勻，用砂紙將要焊接的銅管接頭部分打磨干凈，最后用干布擦干凈。否則，將影響焊料流動及焊接質量。

" P+ T: F7 u, p# ?) F0 ^

3.3.1.8除紫銅與紫銅焊接外，所有管件在焊接前都應用紗布或不銹鋼絲刷清理，露出光亮金屬表面。（內為表面均要清理，金屬屑及砂粒應清除干凈）

1 U8 S0 a, }+ \

3.3.1.9 對將要焊接的銅管互相重疊插入（注意尺寸）并圓心對準。

5 b4 w. h- d1 @+ g0 V

3.3.1.10 銅管接頭與銅管插入深度及間隙見表。（插入深度約等于管徑）

- i; L1 D0 x0 F9 ~

3.3.2保護

" _5 s. }; z6 Q' C8 ^

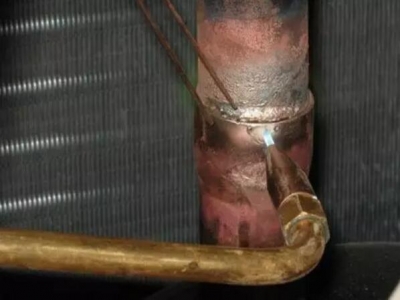

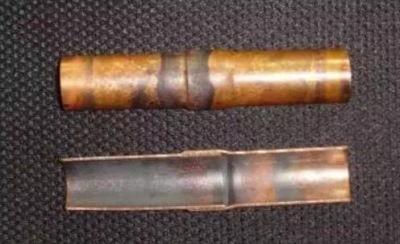

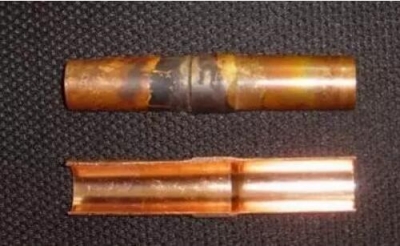

上圖為沒有充氮保護

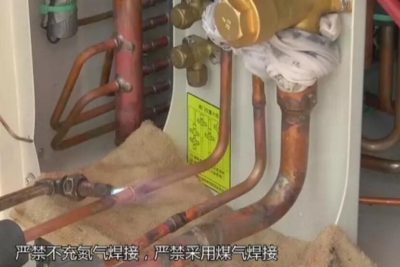

上圖為充氮氣保護保護

3.3.2.1 焊接時應在被焊管里通低速氮氣，防止氧化。

3.3.2.2 乙炔氣應通過無氧化焊接發生器，防止焊接物件外表面氧化。

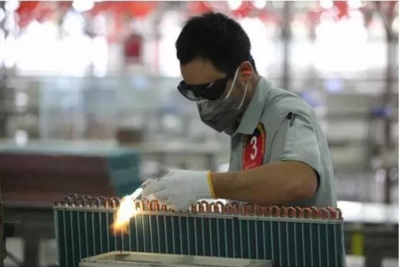

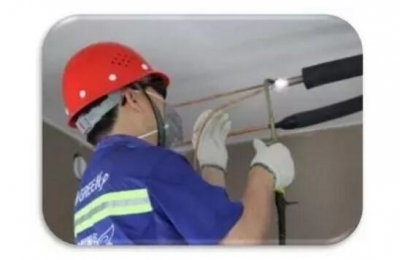

3.3.3焊接

$ L' W- Z2 I% T) {5 x

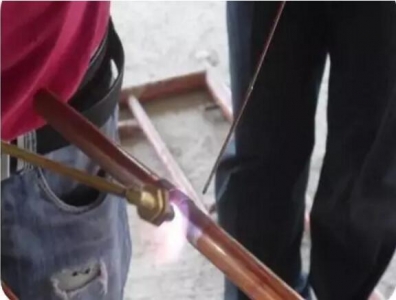

3.3.3.1 焊接時，必須對被焊件進行預熱。將火焰烤熱銅管焊接處，當銅管受熱至紫紅色時，移開火焰后將焊料靠在焊口處，使焊料熔化后流入焊接的銅件中，受熱后的溫度可通過顏色來反映溫度的高低，暗紅色：600攝氏度左右；深紅色：700攝氏度左右；橘紅色：1000攝氏度左右。

3.3.3.2 焊接時，氣焊火焰不得直接加熱焊條。

! A, V8 N9 ^1 J/ |

3.3.3.3 對于高溫條件下易變形，損壞的部件應采取相應保護措施。如角閥、蒸發器，冷凝器等要用濕紗布包扎接口后再進行焊接，對于電磁閥、膨脹閥、液鏡、四通閥，能拆開的一定要拆開后焊接，不能拆的同樣采取以上措施。

3.3.3.4 焊接時，在焊完后將銅管進行退火時，退火溫度不低于300攝氏度。

' a6 r( n0 l5 Q( d: w7 t+ R+ F

3.3.3.5 焊接完畢后，冷卻，用干燥氮氣清理管內氧化物和焊渣。

3.3.4補焊

0 e, J  s8 S5 ~7 k  ]

; S: h% g) }- f" r4 ~* @

3.3.4.1 在試壓過程中發現焊接有滲漏的地方應進行補焊，補焊時要將系統試壓的氮氣放掉，焊后要重新試壓。

8 G: f1 `0 j; z8 A

3.3.4.2 補焊前腰將表面的氧化層，用紗布擦凈。補焊后，要將氧化皮清除干凈，在水中淬火后，應將銅管烘干，不得有水滴存在。

3.3.4.3 全部焊完后，要用氮氣將系統吹凈。

9 R6 w* C8 I, M. D1 x6 h& J. c
$ {) A! z3 j! }: `) C- ]

---

作者: 韓寒11    時間: 2017-9-8 23:11
這充分說明沒有兩下子，做不了技術部長的

---

作者: 東海fyh126    時間: 2017-9-9 08:58
銅之間灰常好焊，薄不是問題，主要是3個字穩準狠

---

作者: 天天來一回    時間: 2017-9-9 14:21
受教了

---

作者: 東邪2007    時間: 2017-9-9 15:51
nb

---

作者: liheng538    時間: 2017-9-9 23:42
銅管焊接，薄不是關鍵，焊絲，助焊劑（焊膏），溫度，N2保護，先涂焊膏，預熱，火焰要均勻，然后送焊絲，N2保護

---

作者: 焊接要防護a    時間: 2017-9-11 16:00
看著我都覺得你有兩把刷子，加油喲

---

作者: gao_cc    時間: 2017-9-11 16:02
樓主試過高頻焊接嗎

---

作者: 焊接要防護a    時間: 2017-9-11 16:02
這位大神，很厲害

---

作者: 高頻焊接機    時間: 2018-4-12 16:46

焊接要防護a 發表于 2017-9-11 16:02
$ }# C% L! I+ E  c* \: Y& V9 T這位大神，很厲害

# b, w2 K+ P4 t2 p9 D: ^4 o$ X; I朋友，有用過高頻焊？其實只要工藝達到，用高頻機焊接銅管，非常簡單，方便，安全。
$ F9 Q1 _7 m  y: s  `" l

---

作者: 笑風笑    時間: 2018-7-19 20:52
受教

---
