標題: 傳感器選型問題探討 [打印本頁]

作者: xiaobing86203    時間: 2017-7-10 13:15
標題: 傳感器選型問題探討
最近手頭工作有個設計方案,涉及到選傳感器的問題,特此發貼咨詢下,希望哪位大神給些建議;在提問題之前先來回顧下傳感器的相關技術知識:
/ E% k: v2 n6 A' D% a. @- k
& Z$ F4 `3 m* O/ W9 E" G! k傳感器是根據材料的物理、化學、生物學的特性和規律設計而成的器件,種類繁多,在測控領域內,由某一原理設計的傳感器可以同時測量多種非電量,而有時一種非電量又可用多種不同原理的傳感器測量,因此傳感器的分類方法較多,一般可按以下幾種方法分類。$ X) d3 G% Q$ T9 u# ^
# t+ ~. H8 A/ Y, p( W
1.按輸入量分類5 s' y4 e  D- e+ G  y  I
按輸入量可分為壓力、位移、速度、溫度、濕度等傳感器。這種分類方法明確地表達了傳感器的用途,便于選用,但該分類法將原理互不相同的傳感器歸于一類,難以找出每種傳感器的轉換原理上有何共性和差異。" Q9 E* n1 t8 t) U: W3 ]
2.按測量原理分類, |6 A( _* o0 p/ _, X9 v) i
這種分類方法是以物理和化學等的原理、規律和效應作為分類依據,如電壓式、熱電式、電阻式、光電式、電感式等。這種分類方法的優點是對于傳感器的工作原理比較清楚,類別少,利于對傳感器進行深入分析和研究。" F7 n0 i% R5 [
3.按能量關系分類+ N% Z' C- L' p( r- k& \8 r: B
按能量觀點分類,可將傳感器分為有源傳感器和無源傳感器。前者將非電能量轉換為電能量,稱之為能量轉換型傳感器。通常配合有電壓測量電路和放大器,如壓電式、熱電式、電磁式等。無源傳感器又稱能量控制型傳感器。它本身不是一個換能器,被測非電量僅對傳感器中能量起控制或調節作用。所以,它們必須有輔助電源,這類傳感器有電阻式、電容式、電感式等。
4 o9 m$ J9 v; @4 m4.根據半導體有關理論分類; `$ `+ w4 c& {! J, b) L! e
分為半導體力敏、熱敏、光敏、氣敏等固態傳感器。% {5 n) v5 L/ Y2 M
5.按輸出量分類& c* Y4 S4 c2 m3 `
按輸出量分類有模擬式和數字式傳感器。模擬式傳感器的輸出信號為模擬量;數字式傳感器的輸出信號為數字量,便于與計算機連用,且抗干擾性強,如盤式角壓數字傳感器,光柵傳感器等。* \4 L8 E# ]6 Q1 }, t7 ]' T: z
6.其他分類) o5 }! z* T* G3 D2 V3 C1 B3 k* \: G
傳感器通常也可按結構型和物性型分類。
2 s7 D; c- Z* D: r. x(1)結構型1 `7 C3 J, {; h0 o( e3 ^
主要是通過機械結構的幾何形狀或尺寸的變化將外界被測量轉換為相應電阻、電感、電容等物理量的變化,從而檢測出被測量信號。這種傳感器目前應用的最為普遍。
& ?0 b: G( l2 k  w3 Y(2)物性型. i( r' x; v$ I5 A5 l  L7 {8 c
物性型是利用某些材料本身物理性質的變化而實現測量。它是半導體、電介質、鐵電體等作為敏感材料的固態器件。

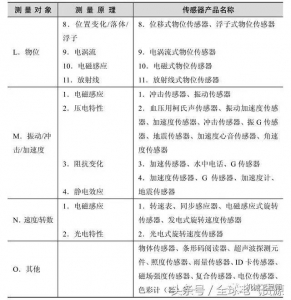

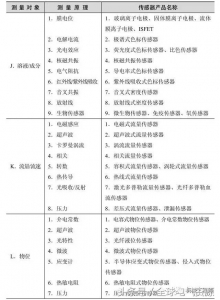

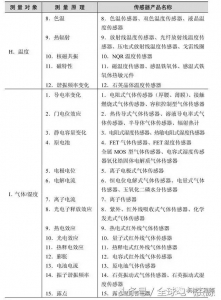

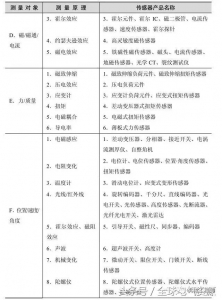

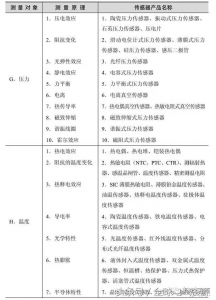

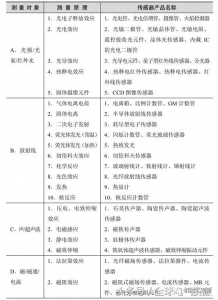

! A$ {& p+ Y' C$ e- v" z傳感器按測量原理和用途兩個大類細分如下表所示。
0 t8 u. _- M8 V- V

% ?; F0 f0 v! R/ e( K2 {傳感器的使用注意事項
0 ?/ x1 D3 z4 Y8 t. O(1)安裝及線路調試
+ W) v& @: t6 B① 要熟悉傳感器及后級電路的原理、特點和要求。) O  V$ m+ P( C  a! r0 F% V
② 傳感器安裝位置和方法要正確,固定要牢固。傳感器的輸出信號線要符合說明書的要求。
$ V* B- z4 `- Y- {③ 傳感器的供電電源要符合說明書的要求。輸出信號的極性、電流方向要與后級電路輸入的要求一致。
, }4 m9 o$ E  r④ 傳感器及后級電路安裝完畢后,要開機反復進行調整,直到達到最佳狀態。
2 Q( s& n  |) w9 x) x" \9 R(2)操作要點
3 L+ ?1 Z6 i" ~' Z$ G/ K, h) `$ p① 傳感器必須與被測物體保持緊密聯系,有些就直接安裝在被測物體上。傳感器的安裝位置是否準確,對檢測結果影響很大。
( Z, V% M5 q5 @4 s② 對于傳感器接收裝置的輸入電路,其檢測的精度取決于傳感器的精度、安裝位置和方法是否正確及接收裝置的精度。
/ d3 W* v7 B/ o- c
  z$ f6 b; z, s' W& n7 E: h問題如下:5 m4 {% g0 V, P, e

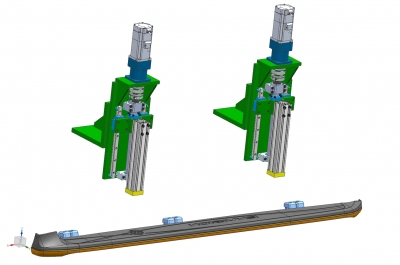

本人正設計一個非標踩踏試驗機,需要判斷產品在持續不端的受力下,如何判斷產品是否已經變形;
1 l3 I6 `9 i" \2 f* t0 Z% K7 e

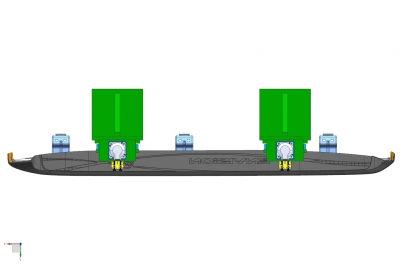

該產品的受力方向如下

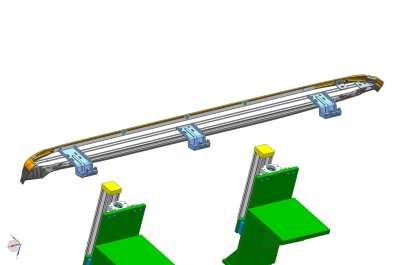

該產品在持續受力后,肯定會產生塑性變形,檢測的是這個面:
試問:有那種傳感器適用于該工況的檢測,該選用那個品牌的更合適?初步設想是選基恩士的

, T$ O& T' ?5 s- q( P# I
! B2 q0 r6 o+ p' ?
作者: pokerkings    時間: 2017-7-10 15:46
不太懂,謝謝分享了。
作者: 一展刀鋒    時間: 2017-7-10 17:14
變形的標準是什么,你得定出來+ m$ s7 O1 M: _$ T. F
2 u$ \/ L9 g( `. R' z
是多大范圍內怎樣的變形多少就算變形,深基恩士是可以檢測物件的表面輪廓是否變化0 \# L6 I/ f9 \$ m
以前做手機外形拋光的時候用過,不過得結合視覺系統,太貴了3 C, Y/ U% F5 P& M6 ]* L) i
7 |1 b( X- i' l
LZ想簡單可以間接判斷
作者: 開拓者1156    時間: 2017-7-10 21:33
分析的很到位
作者: 張曉剛zxg    時間: 2017-7-10 21:34
菜鳥學習了
作者: 王宏安75    時間: 2017-7-10 22:45
分析得很好
作者: 藍色格    時間: 2017-7-11 08:24
了解一下
作者: @天之痕    時間: 2017-7-11 09:36
KEYENCE、OMRON、STIL都有可以達到你目的的傳感器,看你要求的檢測精度和接受的價格。
作者: 702736    時間: 2017-7-11 12:15
裝個應變片啊
作者: amos235    時間: 2017-7-11 17:25
學習了
作者: haopinzhu    時間: 2017-7-12 13:52
受教了
; c- n3 e' a0 B! H
作者: wert5476    時間: 2017-7-13 08:37
不太懂,學習了。
作者: sunza501    時間: 2017-7-25 13:42
學習了
