標題: SW裝配求助 [打印本頁]

作者: jcsasm 時間: 2016-9-28 13:38
標題: SW裝配求助

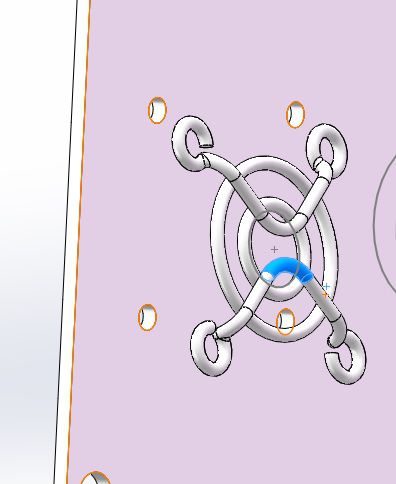

初學sw，我想講這個風扇罩按照四個安裝孔安裝，現在是問題一：給四個孔不是圓柱體，不能進行同軸心；

問題二：四個固定的平面沒法和安裝面重合，請大家指點一二：

作者: 米米hu 時間: 2016-9-28 13:44
可以在罩子上做輔助草圖圓定位

作者: 一展刀鋒 時間: 2016-9-28 13:47
1.在風扇罩上新建立二根軸線
2.在風扇罩上新建立一個平面

作者: tjhongtian 時間: 2016-9-28 13:48
1：在風扇罩前面建個基準面。
2：利用草圖在基準面上建4個基準點。（螺絲孔同心的）
3：配合是用基準面與平面配合。基準點與螺絲孔配合

作者: jcsasm 時間: 2016-9-28 13:49
這個罩是我下載的一個零件，我也在上面畫了一個圓

作者: jcsasm 時間: 2016-9-28 13:56
先謝謝各位，馬上試試

作者: 擦槍走火 時間: 2016-9-28 14:25
類似的，可以在--視圖--臨時軸，單擊顯示臨時軸，然后同軸配合。

作者: 向海好帥 時間: 2016-9-28 14:28

一展刀鋒發表于 2016-9-28 13:47
; I4 i4 t/ E8 w. i# w# `) i M1.在風扇罩上新建立二根軸線! E5 @) |1 z3 v" I1 w
2.在風扇罩上新建立一個平面

同意。。。

作者: jcsasm 時間: 2016-9-28 15:45
成功了一半，用基準軸重合，可以對齊四個固定點了，現在是怎么能貼上去？

作者: jcsasm 時間: 2016-9-28 16:48
ok了，問題一通過臨時軸，軸心重合
問題二通過移動解決的：）那個基準面還不會在圓環上創建成功。

作者: albert.tang 時間: 2016-9-28 17:47
在風扇罩上創建輔助基準軸。

作者: 成歌2047 時間: 2016-9-28 18:06
試試那個圓與圓之間的同心的約束。

作者: 454141017 時間: 2016-9-28 19:16
磨掉一點點，或者拉伸一點點。
利用（顯示）基準面和基準軸。

作者: 歸零人生 時間: 2016-10-1 23:15
二根輔助軸線即可

作者: 魍者歸來 時間: 2016-10-2 10:28

jcsasm 發表于 2016-9-28 16:48
' P; G2 Q" P; J4 ~) L1 U' p: eok了，問題一通過臨時軸，軸心重合
9 F9 o0 N: D w7 t0 w4 ]7 p問題二通過移動解決的：）那個基準面還不會在圓環上創建成功。

問題2可以做如下嘗試：
編輯這個神奇的零件，在垂直于安裝面的方向上建立草圖，選擇這個神奇零件中的圓形端面(就是左上方看到的這個小屏幕)，轉換實體引用或者捕捉繪制草圖點，然后就能愉快的進行重合配合了。

PS：其實如果原始零件的繪制比較規矩的話，用三大基準平面來個距離配合就ok了

作者: zny315006 時間: 2016-10-2 20:22
利用原點等可利用的條件新建基準面，然后約束。

作者: jcsasm 時間: 2016-10-13 16:58
謝謝大家的熱心幫助，好久沒逛論壇了，沒想到這里這么熱心，高手這么多，衷心謝謝大家！剛學這個，好多東西都得慢慢了解.
