標題: 求教：關于鋁型材與方管如何連接？ [打印本頁]

作者: muyangtu001 時間: 2016-9-22 14:26
標題: 求教：關于鋁型材與方管如何連接？
(, 下載次數: 527) (, 下載次數: 534)

如上圖所示的架子，中間的梁小弟想用鋁型材連接，方管和鋁型材都是40x40的。

求教畫圈處兩者如何銜接起來。

小弟的想法是：
1.用連接流利條的零件架在方管上，然后連接方管，如下圖所示的零件：
(, 下載次數: 537)
2.在鋁型材端面中間攻絲，然后再連接
求教前輩們，是否可行？

作者: yuqiuhan 時間: 2016-9-22 14:42
鋁型材一般都有多種配套的連接件的啊，你找到連接件，考慮如何把連接件安裝在方管上就好了，自己做一個干哈？

作者: 未來第一站 時間: 2016-9-22 14:47
1.可行
2.還可以焊接、鉚接、自攻螺釘把合

作者: 我走更遠 時間: 2016-9-22 15:32
鋁型材有那標準件的連接塊的，購買鋁型材時可以一起購買，即使現在購買也可以，網上也可以找到。

作者: 夢回舊時光 時間: 2016-9-22 15:53
鋁型材連接不是問題，后面的焊接框架才是問題。（單說截圖顯示的部分，不知道下面的部分是什么結構）

作者: 星-星 時間: 2016-9-22 16:37
現在焊接的鐵架子，不一定比鋁型材便宜，精度和美觀上，還鋁型材更好點，全用鋁型材吧

作者: 大內_高手 時間: 2016-9-22 16:42
直接割一塊不銹鋼板！搞厚點
打三個孔！就好了！

作者: 面壁深功 時間: 2016-9-22 17:33
你這樣作架子不牢靠，必需長度方向整條！

作者: muyangtu001 時間: 2016-9-22 17:56

面壁深功發表于 2016-9-22 17:33
你這樣作架子不牢靠，必需長度方向整條！

你好，鋁型材的作用就是充當滑軌。放幾個氣動工具，估計1m長度垂直方向承受十幾公斤的力。不知道是否可行？ (, 下載次數: 533)

作者: muyangtu001 時間: 2016-9-22 17:57

大內_高手發表于 2016-9-22 16:42
直接割一塊不銹鋼板！搞厚點
打三個孔！就好了！

你好，鋼板是放在方管上，然后用梯形螺母和鋁型材連接嗎？

作者: muyangtu001 時間: 2016-9-22 17:58

yuqiuhan 發表于 2016-9-22 14:42
鋁型材一般都有多種配套的連接件的啊，你找到連接件，考慮如何把連接件安裝在方管上就好了，自己做一個干哈 ...

看了下相關緊固件，都是型材和型材連接的啊，比如梯形螺母之類的

作者: 挫挫 時間: 2016-9-22 18:05
不是有角鋁嗎

作者: albert.tang 時間: 2016-9-22 18:23
方管上開孔與型材用角塊連接。

作者: 金龍精工 時間: 2016-9-22 21:38
上面或者下面上一塊板鏈接，承載大就上下各一塊。也可以直接上螺絲鏈接，那樣最好再洗掉一面，不然扳手不好上緊。

作者: 穆斯克 時間: 2016-9-22 22:01

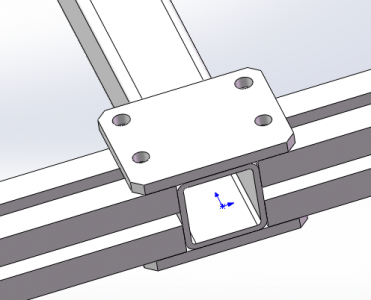

類似于這種結構吧，上下兩塊板加緊的，你可以多打兩個孔。但是這個成本要高一點。

作者: 大力金鋼 時間: 2016-9-22 22:22
直角板連接

作者: yan412309537 時間: 2016-9-23 10:54
角件就可以嘛，很常用的

作者: muyangtu001 時間: 2016-9-23 14:07

穆斯克發表于 2016-9-22 22:01
類似于這種結構吧，上下兩塊板加緊的，你可以多打兩個孔。但是這個成本要高一點。

是這樣的，這樣的結構是不是還需要在鋁型材上開孔，用一般的螺栓連接，不用梯形螺母？

作者: 老腰 時間: 2016-9-23 18:35
一根40*40的鋁合金型材直通到頭，與40*40方管聯接用鑄造的鋁合金直角，直角在網上是可以采購的。

作者: 一展刀鋒 時間: 2016-9-23 20:19
角鋁連接是挺多的，還有一種就是你在40方通的端面直接焊一塊10厚的鐵塊，上面攻螺牙，然后直接一根40型材在三個對應的地方打螺絲過孔
這樣直接螺絲鎖起來，另外如果強度不夠，還可以加加強筋，留有余地

作者: 穆斯克 時間: 2016-9-23 22:23

muyangtu001 發表于 2016-9-23 14:07
是這樣的，這樣的結構是不是還需要在鋁型材上開孔，用一般的螺栓連接，不用梯形螺母？

鋁型材上不需要開孔啊，直接梯形螺母好了，擔心強度不夠，一邊搞兩個。

作者: xiaoteng2222 時間: 2016-9-24 11:21
上下各兩片鋼板將兩個方管連接起來，可用焊接或者螺栓
然后再將鋼板與鋁材連接起來，用螺栓

作者: xiaoteng2222 時間: 2016-9-24 11:23

xiaoteng2222 發表于 2016-9-24 11:21
上下各兩片鋼板將兩個方管連接起來，可用焊接或者螺栓
然后再將鋼板與鋁材連接起來，用螺栓

額，不好意思，我理解錯誤，連接兩個鋁材，然后與方管連接。

作者: changjun410 時間: 2016-9-24 11:28
鋁型材相配套的各種連接件多的很，樓主可以看看鋁型材的供應商提供的選型資料

作者: ltzian 時間: 2016-9-24 14:01
直接用鋁型材角件連接就是了。

作者: 1178889696 時間: 2016-9-24 15:24
這個可以用一根長的鋁型材，放置方管下方，兩端對穿孔螺絲固定，中間用螺絲從方管上方用螺絲固定到鋁型材，相對簡單好操作點

作者: lbcgh123 時間: 2016-9-24 16:28
第一，為什么方管不換成鋁型材呢？
第二，如果用方管，可以使用型材角件連接，但要看你壁厚多少？
第三，如果方管內空間足夠可以在型材斷面攻絲，這也是比較穩定的

作者: 果凍凍嘿嘿 時間: 2016-9-24 16:43
可以用鋁拐角

作者: 相期若雪 時間: 2016-9-24 20:55
在方管上先留好孔位，直接做個L型的鈑金或者用40型材的連接件就可以了.不知樓主是處于什么因素的考慮，個人建議不要用這種混搭的方式，要么純方管焊接，要么型材拼裝，這種混搭設計在外觀上在負荷上并不算好。

作者: oldpipe 時間: 2016-9-24 23:52
好好的型材，為什么非得斷開？

作者: 程一曦 時間: 2016-9-25 09:17
可以，想指點

作者: 響在江湖 時間: 2016-9-25 09:33

穆斯克發表于 2016-9-22 22:01
類似于這種結構吧，上下兩塊板加緊的，你可以多打兩個孔。但是這個成本要高一點。

這個方法可以，或者在側面加一段角鋁連接，角鋁可直接焊接，另一端與型材打孔與角鋁實用螺栓連接。

作者: dongqikai 時間: 2016-9-25 14:49
還是全用鋁型材吧。

作者: b_jianwen 時間: 2016-9-26 12:25
為什么不全部用鋁型材呢

作者: ie1 時間: 2016-9-26 17:00
你就把它當成鋁型材連就好了

作者: ie1 時間: 2016-9-26 17:00
就是鋁型材配件里面有，方管攻絲

作者: 曲柄滑塊機構 時間: 2016-9-26 17:40
上下用5mm厚鋼板連接，在方通上打孔。

作者: Lsw_dVz2Z 時間: 2017-6-27 08:47
鋁型材如何連接成三角形？？

作者: Lsw_dVz2Z 時間: 2017-6-27 09:03

Lsw_dVz2Z 發表于 2017-6-27 08:47
鋁型材如何連接成三角形？？

剛拿鋁型材目錄看了，上面有連接件

作者: 一休小和尚S 時間: 2018-11-14 16:19
求一份鋁型材庫，qq2751126130@qq.com，謝謝！！
