標題: 圖示齒輪是不是漸開線齒輪？ [打印本頁]
作者: zlh19871029    時間: 2016-8-25 16:38
標題: 圖示齒輪是不是漸開線齒輪？

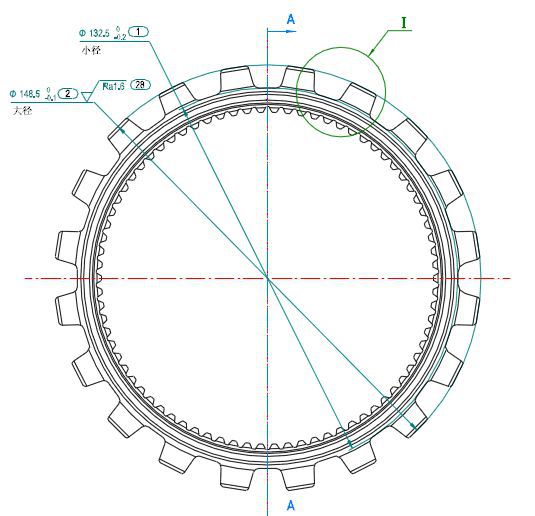

1、以下齒輪是不是漸開線齒輪？( o; ]4 N9 W( e' y; q5 x0 V1 R8 n
2、漸開線齒輪和普通的齒輪有什么區別？
" p1 d( B- G& d+ l7 D; ~
作者: 龍游河畔    時間: 2016-8-25 16:43
內花鍵，外齒輪。
7 o7 y2 V" r8 E5 S8 m3 X一般來說就是漸開線的。' P" Z& Z$ e! u9 e4 B
漸開線的就是最常見最普通的。
作者: 未來第一站    時間: 2016-8-25 16:45
1.目測齒形不是漸開線的，偏向鏈輪
: Y$ j0 `. R5 p5 l2.普通的齒輪一般都是漸開線齒的
作者: 小河HH    時間: 2016-8-25 17:42
像是鏈輪，如果增加個側視圖就更有說服力了。
作者: 寂靜天花板    時間: 2016-8-25 17:55
先就普通齒輪的標準統一得了。請問普通蘿卜與白蘿卜的區別
作者: 龍游河畔    時間: 2016-8-25 18:37
標題: e
本帖最后由 龍游河畔 于 2016-8-25 19:08 編輯 2 I5 I( n# ~0 n" h& H

: y' C8 h: n0 Y" `+ H4 _4 I最可能，就是個變速器里面的接合齒圈。4 l- O8 R  L; t+ h  b
作者: 龍游河畔    時間: 2016-8-25 18:43
本帖最后由 龍游河畔 于 2016-8-25 19:10 編輯
+ p3 t4 s9 J- E7 ~6 [+ d  [5 m( }' ^0 y5 a6 J1 J! v' m
外齒也是聯接齒，短齒，換檔接合用的。
作者: 淡然    時間: 2016-8-25 19:00

' }" A* X4 G' f* o: p* ^完全不是漸開線齒輪的樣子是鏈輪，如下圖一樣。( E% e. r& [4 [' [$ m4 |% N
[attach]397627[/attach]& X0 t: R3 L2 I' I

" P( S4 H. g; \: x
作者: shaokuang    時間: 2016-8-25 19:04
樓主那個圈是外圈還是內圈齒？
作者: amone    時間: 2016-8-25 19:22
看著不像漸開線
作者: 龍游河畔    時間: 2016-8-25 19:32
如果是漸開線，是正變位比較大的短齒。
作者: 龍游河畔    時間: 2016-8-25 19:35
樓主，沒有其它參數和視圖嗎。8 h# j2 P; e* t
比如：參數表、側視圖、Ⅰ處齒部放大圖。
作者: 17567410    時間: 2016-8-25 19:51
為什么不給Ⅰ處齒部放大圖0 w% w+ ^& j, e0 t% `( p- p+ `
作者: 龍游河畔    時間: 2016-8-25 20:15
樓主發帖，好像太隨意了。" r$ A9 z0 m5 b% g2 n
我查了一下，類似的帖子有兩個。
" {8 i5 w9 H% |http://www.ytsybjq.com/thread-455590-1-1.html# O  G) p% |  w9 G

' y8 I1 f: l' N, f* i+ Shttp://www.ytsybjq.com/thread-455589-1-1.html, S. n* ]% L. b& F* w$ l# @( a
作者: 龍游河畔    時間: 2016-8-25 20:19

4 ^# e1 K& ?5 L5 h5 E0 i% Y4 d從這兩個帖子中我們可以看到一些信息。
5 E+ n: [/ ]- E( @2 D& V1 u下圖是同類產品。
+ _% b/ l- ~4 P( n: }那么，樓主詢問的零件肯定就是相同的。
2 \" ~% ?3 u1 S6 G# L/ @: }這個零件肯定不是鏈輪，就是個聯接齒套而已。
) N- F8 G# G! R8 O) I2 Z
4 Y: C6 o& r% n. b( z7 y' G4 @3 j  E, {! `/ Y! }8 h* }
[attach]397656[/attach]0 c% @. U* Q& i9 _/ w, |) p
作者: 龍游河畔    時間: 2016-8-25 20:24
本帖最后由 龍游河畔 于 2016-8-25 22:57 編輯 8 G. _0 ^$ n: A( W6 L+ H; `- y) F
+ E1 e; l6 X$ {* }
從這兩個帖子的外齒齒形尺寸放大圖來看，也不是漸開線齒形。分別類似于三角形和矩形花鍵。& z! |; I7 v4 L  K- z4 l1 P: ?
這兩種齒形可以設計定制專用滾刀（或銑刀）來加工。% F8 J  G5 T8 {# \* r" Q. f: d

8 b% N; E# h# X4 l  o7 P8 @( P& ^6 O5 `% f' F" V( d

0 u! [6 R" x, B( W) U
7 X: l* b! y0 Q( e- `2 Q[attach]397657[/attach][attach]397658[/attach]
作者: LatersM    時間: 2016-8-26 08:56
單從齒形上看，我覺更像同步帶輪。
作者: zlh19871029    時間: 2016-8-28 16:34
龍游河畔 發表于 2016-8-25 20:24( G1 V3 S% ]  T' {$ V6 C. P
從這兩個帖子的外齒齒形尺寸放大圖來看，也不是漸開線齒形。分別類似于三角形和矩形花鍵。
, U8 b0 \( O3 u& K" p6 |* r這兩種齒形可以 ...

9 j1 B$ {2 ]# Y  i/ c  [我的參數圖如下，這個參數圖是內花鍵，是一個駐車齒輪，外齒輪和棘爪配合起駐車作用。請問是漸開線齒輪嗎？
2 }. L5 F2 D; x* X7 \
) q* K# ^* ]+ `% u! H0 j2 o' w) U
& q& T% F6 v6 P7 v& `0 }8 O. s8 N( X: \" p
作者: 晨昊007    時間: 2018-9-4 09:19
不像漸開線齒輪
