標題: 加工件如何確認表面粗糙度？ [打印本頁]
作者: 狀態失控    時間: 2016-8-1 14:39
標題: 加工件如何確認表面粗糙度？
比如車加工了一根軸，圖紙是3.2的，我怎么知道這根軸有沒有達到3.2，而不是6.4？
# l! I  B0 C  D& s$ [- y+ n! q7 L9 [6 w6 S7 o/ _: y' ]& s  w
作者: 龍游河畔    時間: 2016-8-1 14:44

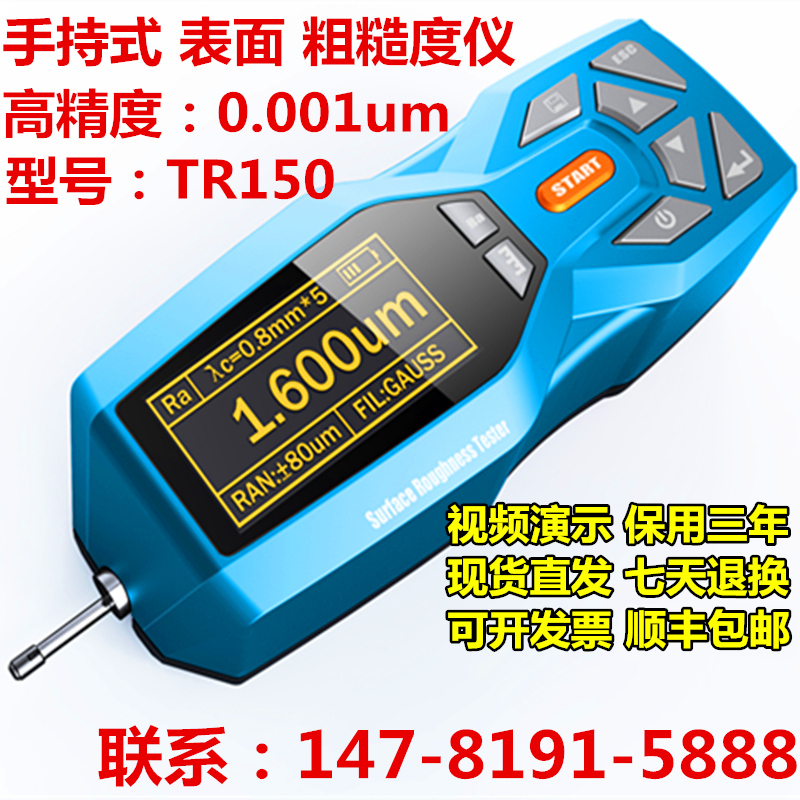

1.各種粗糙度檢測儀
: D1 X  {. n& I2 D0 N2.粗糙度樣板" I' m  }5 {. u, w, R
  q3 B9 v' E( T" \: i  V& L
都可以啊
作者: 絕對01度    時間: 2016-8-1 14:50
測量儀，國標對比塊，如果你經驗豐富了，手摸一下眼睛看一下大致就有數了。
作者: 龍游河畔    時間: 2016-8-1 14:59
必要的量檢具還是要老板買的。。。。。。。。
作者: 韓寒11    時間: 2016-8-1 15:03
好點的設備有粗糙度儀，平時就用眼看手摸刀痕，對比粗糙度樣板，樣板分車削銑削，別用錯了
作者: oldpipe    時間: 2016-8-1 15:14

/ D- w4 n" U, l/ y
作者: 小河HH    時間: 2016-8-1 15:26
很多都是用對比方式。
作者: Venerealulcer    時間: 2016-8-1 15:44
帶著勞保手套摸上去不拉手3.2穩妥妥
+ V4 f" H9 o8 g5 f  u( O* v" q一眼看上去，在光線下反光有七色光，1.6穩妥妥5 `) {6 ~9 T% g2 w- I& s
用手握住用力來回蹭，不疼且光滑，1.0肯定有。
作者: albert.tang    時間: 2016-8-1 16:03
表面粗糙度能達到什么等級是由采用什么樣的加工方法決定的，檢驗的話簡單的方法有目測，手摸，對比樣塊等，復雜點的使用專用檢具。3 J$ X; m( r9 o- `9 @+ j* t. H/ }  r
附：
" J3 G, d5 B! J% ^8 j' T! E表面光潔度與表面粗糙度對照表
2 p5 o( p! A; e3 b9 s/ `" \& A" x" h- ~9 c8 W( i. n# Z
光潔度1 |5 ?' r0 F. J0 n7 f! G
級別  L5 w6 E0 [% l. ?* o: }: b, c
(舊標)8 ~/ J. j/ l" P& Q. h0 P5 ~
粗糙度
2 m( u1 t5 ~. \Ra& E' F6 h# ?9 D. E" Y
(μm)
5 w3 X+ ?6 h5 v% Q! c% l& k1)表面狀況、2)加工方法和3)應用舉例& a0 C" o  l4 J8 G
▽1
: e8 Y- l9 \) l# l( o) g, }40~802 V, k3 \' ^: _; S. c
▽25 v2 D' y6 S. O4 z! A5 Z/ h
20~40
# F. o! e0 J( ]8 \+ |1)明顯可見的刀痕 2)粗車、鏜、刨、鉆 3)粗加工后的表面，2焊接前的焊縫、粗鉆孔壁等。! T% s7 s2 d# y# _
▽ 3
1 o( {- A, o! B/ a4 Z10~20' y) L& s% J& \
1)可見刀痕 2)粗車、刨、銑、鉆 3)一般非結合表面，如軸的端面、倒角、齒輪及皮帶輪的側面、鍵槽的非工作表面，減重孔眼表面
" \8 g0 U5 M: B6 A0 x' K& l9 u▽4
1 ], E; p- s7 w5 Q( [5~10
8 i0 u. q& ?' |  O6 L1)可見加工痕跡 2)車、鏜、刨、鉆、銑、銼、磨、粗鉸、銑齒 3)不重要零件的配合表面，如支柱、支架、外殼、襯套、軸、蓋等的端面。緊固件的自由表面，緊固件通孔的表面，內、外花鍵的非定心表面，不作為計量基準的齒輪頂圈圓表面等
+ {3 J' N" b# e▽59 C3 u0 [# t( W8 ]1 Y+ _. @
2.5~5+ v# c7 r7 o) B' c3 Z0 A5 q
1)微見加工痕跡 2)車、鏜、刨、銑、刮1~2點/cm^2、拉、磨、 銼、滾壓、銑齒 3)和其他零件連接不形成配合的表面，如箱體、外殼、端蓋等零件的端面。要求有定心及配合特性的固定支承面如定心的軸間，鍵和鍵槽的工作表面。不重要的緊固螺紋的表面。需要滾花或氧化處理的表面- H; L# r3 U. F5 H. l# F
▽6* Q9 P/ K7 w- q7 g1 c
1.25~2.5) s, ?' B" y* S- D- j
1)看不清加工痕跡 2)車、鏜、刨、銑、鉸、拉、磨、滾壓、刮1~2點/cm^2銑齒 3)安裝直徑超過80mm的G級軸承的外殼孔，普通精度齒輪的齒面，定位銷孔，V型帶輪的表面，外徑定心的內花鍵外徑，軸承蓋的定中心凸肩表面
" R" F& G7 m4 Z! }▽7
! M0 x( O- H! ]5 u0.63~1.259 u2 F1 c& B& j
1)可辨加工痕跡的方向 2)車、鏜、拉、磨、立銑、刮3~10點/cm^2、滾壓 3)要求保證定心及配合特性的表面，如錐銷與圓柱銷的表面，與G級精度滾動軸承相配合的軸徑和外殼孔，中速轉動的軸徑，直徑超過80mm的E、D級滾動軸承配合的軸徑及外殼孔，內、外花鍵的定心內徑，外花鍵鍵側及定心外徑，過盈配合IT7級的孔(H7)，間隙配合IT8~IT9級的孔(H8，H9)，磨削的齒輪表面等7 t: a+ O3 e6 h2 E0 O6 i4 m8 M7 D0 E
▽8! I# n* W6 u; E8 `: {" r- T$ R
0.32~0.63+ a: V0 ~4 v6 U0 I
1)微辨加工痕跡的方向 2)鉸、磨、鏜、拉、刮3~10點/cm^2、滾壓 3)要求長期保持配合性質穩定的配合表面，IT7級的軸、孔配合表面，精度較高的齒輪表面，受變應力作用的重要零件，與直徑小于80mm的E、D級軸承配合的軸徑表面、與橡膠密封件接觸的軸的表面，尺寸大于120mm的IT13~IT16級孔和軸用量規的測量表面
8 }( k; G  A2 y! }▽9: `2 M$ ]) R& N8 h' g1 r( a, p
0.16~0.32
. q) Z, ~% V% W( c1 h: \$ `1)不可辨加工痕跡的方向 2)布輪磨、磨、研磨、超級加工 3)工作時受變應力作用的重要零件的表面。保證零件的疲勞強度、防腐性和耐久性，并在工作時不破壞配合性質的表面，如軸徑表面、要求氣密的表面和支承表面，圓錐定心表面等。IT5、IT6級配合表面、高精度齒輪的表面，與G級滾動軸承配合的軸徑表面，尺寸大于315mm的IT7~IT9級級孔和軸用量規級尺寸大于120~315mm的IT10~IT12級孔和軸用量規的測量表面等% @  v7 F8 M- E3 Z9 l/ F% i
▽10' }8 ^$ q: ^2 S: _9 Y# Y
0.08~0.16$ n1 [, y6 ]: T0 W( ?
1)暗光澤面 2)超級加工 3)工作時承受較大變應力作用的重要零件的表面。保證精確定心的錐體表面。液壓傳動用的孔表面。汽缸套的內表面，活塞銷的外表面，儀器導軌面，閥的工作面。尺寸小于120mm的IT10~IT12級孔和軸用量規測量面等
作者: 提拉米蘇蘇    時間: 2016-8-1 16:54
1.各種粗糙度檢測儀0 y% k9 b( A$ ^7 o
2.粗糙度樣板4 w( U* \  H/ l! t7 Z  A% }5 k) L$ Z
作者: prototype    時間: 2016-8-5 22:03
F^2/8*r*1000
