標題: 求內漲式夾具供應商 [打印本頁]
作者: wjm98    時間: 2016-5-17 13:11
標題: 求內漲式夾具供應商
[attach]387267[/attach]
$ q- l6 j' J+ d: O  l0 m
       如題，我們想加工此零件， 做一個內漲式的夾具 ，用于撐孔 ∮72， 最好北京地區的，不過其他地區的也可以。來我們這一看應該就能明白。所需要的圖紙我這里都有， 只求速度。 要求在下個月10號之前能拿出東西來的。感興趣的大俠們可以留個聯系方式。如果能夠合作成功，以后機會也不會少的。
) m$ o0 z& D" M$ ^       見下圖我們采用碟簧拉桿以及油缸控制夾盤的放松與夾緊。從圖中可以看出，在自然狀態下，由于碟簧的作用，拉桿向右用力， 這個卡盤 只能夾零件外圓，而不能撐內孔，但是上邊提到零件，由于我們設計要求，需要撐內孔干，所以就需要這么一套夾具。
: J+ t# v, U3 i6 H: x
% Y6 J$ j( g, p0 k
[attach]387269[/attach]
, o, T, E" [& j& N* |, f1 @, U- I7 j

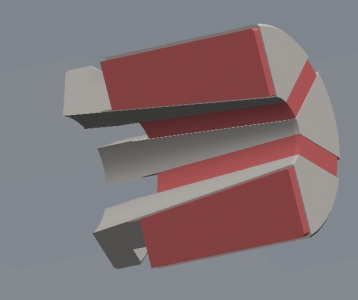

6 c  V0 E+ x$ f8 `       下邊一張圖是我之前做別的一個別的東西但是意思是這個意思， 因?yàn)槲覀円螅?在自由狀態下，零件處于被撐的狀態， 這個樣才能進行加工。 另個紅色的零件之間用彈簧鏈接，當自由狀態下，碟簧是拉桿連著里邊的這個內錐向右運動， 這樣就能達到撐孔的目的。然后在松開的時候只需要油缸一給力把拉桿往前一推就好。 原理是這么個原理。 只是我們由于沒有材料，當然也不是專業的， 另外時間還挺緊 ，所以想找人幫忙做。  4 a) m  E6 B5 ^; e/ {  H& [
; w+ N6 P- M6 @  c
[attach]387271[/attach]
+ x' B; t) O8 a, T7 K6 {: k$ R

9 U4 l6 @$ D# h3 Q  Z) z
" F! j: `. {% t& A; h大概就是這么個過程。。
8 v; e2 T$ p* C# ]5 x% B
5 X) ~: \- \% I9 W
- y. i4 W! Y9 j0 G& _: _1 F1 l! k. @
# v7 w9 g0 C8 T) ?: `% d& U* |% A( ^
3 k5 d, A, c5 S3 r6 _2 M
補充內容 (2016-5-17 17:19):+ I/ y+ D1 ?9 I( G( `8 p
作者: 龍寬九段    時間: 2016-5-17 13:29
地標：深圳，發具體圖紙、數量來報價。 QQ:407097730
作者: 孤酒    時間: 2016-5-17 13:30
不確定B基準是哪個，不過你這個工件用軟爪精車一刀應該也能保證，做專用內漲夾具，只要重復裝夾，一般都會有0.02左右的誤差出現，跟軟爪效果不會差太多。
1 m& `6 m3 u, m% O3 }1 c不知道樓主在北京哪個方位？
作者: 李簡    時間: 2016-5-17 13:30
要多少？
作者: 六級士官    時間: 2016-5-17 14:24
這個東西很簡單，剛給客戶做了類似的東西，車床上裝一個液壓卡盤，卡爪上裝一個軟爪，用軟爪撐住你這個零件的內孔，然后來加工，速度很快的。[attach]387276[/attach]
作者: wjm98    時間: 2016-5-17 18:06
[attach]387299[/attach]結構就是個這， 灰白色是零件， 灰色是主軸，黑色的是碟簧拉桿。其實主要是我不清楚褐色彈簧套的材料，還有彈性設定，請專業的大神給個回復啊。或者說誰能做也告訴我下， 談好價錢，你先下料。具體圖紙我隨后到都可以 。主要是時間挺緊的。。
2 @  a  l) z/ T& X( W/ M* J% A) }! _# f( O# f! A1 X  s2 B* {

7 \, F( ?* y" F/ {" Z4 H這樣正常狀態下， 黑色連桿在碟簧作用下，向后拉，這樣工件就撐緊了， 需要卸零件時主軸后端油缸給力推拉桿。 褐色彈性套就恢復它的自然狀態，工件就能取下了。
; L, s* ?+ C/ t4 w& ?  I8 D" }
+ N$ E9 E3 _% H8 M1 r- S0 o; \1 I$ ]" }* Z
個人認為此結構難點是褐色的彈簧套， 材料感覺可以 65Mn, 脹開范圍我認為0-1mm 就好，  不知是否可行。 有能做的嗎， 報個價 給我。( ^6 Z+ F& C+ E
作者: wjm98    時間: 2016-5-18 08:22
老司機們 快來個人啊
作者: 內漲及外夾夾具    時間: 2016-5-19 06:30
本帖最后由 內漲及外夾夾具 于 2016-5-19 06:47 編輯 8 ?' X& k1 z9 U( i( D
/ L/ }" Q9 r8 V% F$ n) z1 _
今天問問我們設計確認下具體。目前用的多的是油缸動作后漲緊，這樣跟你的要求一樣。你的夾緊時碟簧給力，松開油缸給個力平衡，應該是沒問題的。
4 z& N# O. e6 h+ I# L; G$ A
- r- T8 Q8 |% ]3 u- e3 O
$ P& M' a0 r  {
作者: wjm98    時間: 2016-5-19 08:32
內漲及外夾夾具 發表于 2016-5-19 06:30
0 r" }5 {# @' F今天問問我們設計確認下具體。目前用的多的是油缸動作后漲緊，這樣跟你的要求一樣。你的夾緊時碟簧給力，松 ...

% H6 W7 Y* L+ I' G% Q  A5 ]3 d恩 ， 道理是這樣。如果可以的話 你留個郵箱。 我吧相關東西發給你。幫我看看， 盡快出個方案。 不過需要提的是由于我們 用的比較急 要求20天左右能拿到東西。 最晚不超過25天吧， 要是再晚了 就沒有要的必要了。 希望大俠能理解！
! c; m" [  w; j3 c
作者: 內漲及外夾夾具    時間: 2016-5-19 10:10
448510234@qq.com  周期趕緊也得20天制作。
作者: wjm98    時間: 2016-5-19 13:21
內漲及外夾夾具 發表于 2016-5-19 10:10" J" R: |6 Y) T1 }
周期趕緊也得20天制作。
0 `2 m- T; K6 z- F
東西給您發過去了， 您幫忙看看 然后給我回個電話， 13810015235.
* X6 U3 ~  z" D) \5 j. F
作者: hqy718    時間: 2016-5-25 22:02
預算多少錢啊
作者: wjm98    時間: 2016-5-26 17:18
hqy718 發表于 2016-5-25 22:02
% s! J" v6 k/ }3 P預算多少錢啊
; B* b& M7 w6 l, b% i' D
不瞞老兄，問了幾家供應商價格在 25000人以上，老板覺得貴， 就叫我自己設計了。下圖是模型圖紙已經在生產了。。。。[attach]388211[/attach]
& Z- a5 Z1 n3 E, ]8 _3 A3 B* s* d  @  X5 J( j8 t  J& {
對于這個結構，請大俠們幫忙看看。有什么不合理或者不對的地方請幫忙指出來。 我再改進。 謝謝了。
0 k3 m" N2 j' V
作者: 迷茫的小鮮肉    時間: 2016-8-26 16:52
wjm98 發表于 2016-5-26 17:18
' ]. l7 r# {$ C不瞞老兄，問了幾家供應商價格在 25000人以上，老板覺得貴， 就叫我自己設計了。下圖是模型圖紙已經在生 ...
! f7 V9 j+ @. ]! d: ~5 d' \6 P/ }
試用的結果怎么樣？
