標題: 后拉式氣密檢測內漲心軸夾具 [打印本頁]
作者: 內漲及外夾夾具    時間: 2016-4-19 22:54
標題: 后拉式氣密檢測內漲心軸夾具
夾具動作說明：
工件放入后，以底面靠山（藍色標注）作為基準，漲套平行漲緊后拉，從而使定位面更好的貼合基準面。
設計特點：1，漲套邊漲緊邊和工件后移可以糾正工件放置的一些偏差；

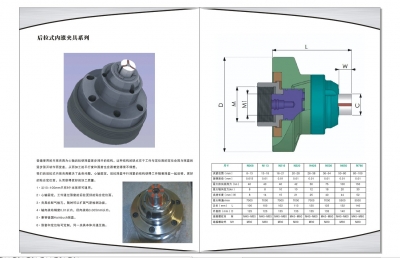

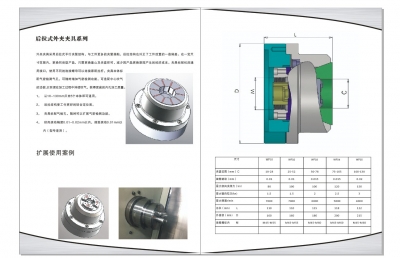

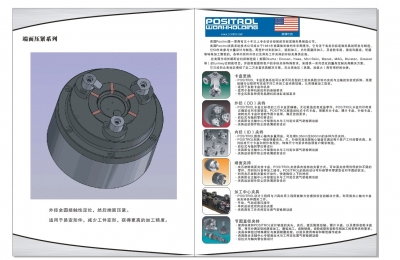

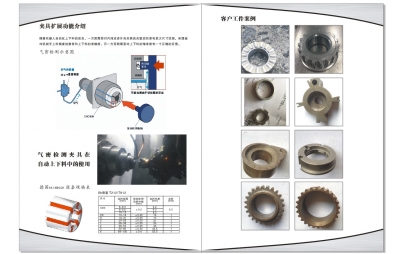

          2，靠山上設置檢測氣孔，在有積屑以及其他導致未貼近基準面的狀況下，報警停機，防止精度超差產品產生。
          3，在一定尺寸范圍內，更換同類型產品，只需更換靠山及漲套即可，減少因產品更換原因產生的時間以及經濟成本。
          4，漲套結構為完全分離的金屬間灌注橡膠，平行漲緊和工件接觸面積更大，而且有吸震效果。
          5，漲套單邊夾緊放松范圍達到0.3mm（自動化選配），適于機械手上下料實現自動化生產。
          6，夾具設計適用于最高主軸轉速6000r/min，以實現高效生產需要。
          7，設計可使A2-5.A2-6統配，也可以直接使用原配拉桿。
         8，雙重防空拉設計，更好的延長漲套壽命
8 G/ Y" A% K( e
作者: 安元機電設備    時間: 2016-4-26 23:17
有資料的話，請發一份到我的郵箱asukiee@163.com謝謝
作者: 內漲及外夾夾具    時間: 2016-4-27 09:22
@安元機電設備 好的，謝謝！
作者: 盛大陳鳴    時間: 2016-4-27 22:52
有資料也發我一份sd84113330@163.com
作者: 內漲及外夾夾具    時間: 2016-5-1 21:28
盛大陳鳴 發表于 2016-4-27 22:527 V4 [4 M/ C6 \0 m9 u
有資料也發我一份sd84113330@163.com

6 H. q( a: w# K% x已發
作者: 月光傾城2015    時間: 2016-5-1 21:34
麻煩發一份到郵箱liqing0711@yeah.net謝謝！
作者: 內漲及外夾夾具    時間: 2016-5-1 21:40
月光傾城2015 發表于 2016-5-1 21:344 e0 ^! m. D2 a4 v2 g6 B1 w: }. y
麻煩發一份到郵箱謝謝！
. z' g/ J& `7 T6 O" `/ N" J% I# }
已發
( \3 T4 B( _0 H% v" E
作者: flftjhje    時間: 2016-5-2 21:25
你好可以發一份資材給我不，。flftjhje@163.com
作者: ygyi2009    時間: 2016-5-3 10:57
23107194@qq.com      謝謝
作者: 內漲及外夾夾具    時間: 2016-5-3 13:31
ygyi2009 發表于 2016-5-3 10:57, f) U( R6 M. P
謝謝
0 t3 ~9 A; l1 C
發過去了
# k! e. K! C. e; ]& e7 C& A5 @, A
作者: zwj1984    時間: 2016-5-3 13:34
謝謝樓主117501751@QQ.COM
作者: 內漲及外夾夾具    時間: 2016-5-3 13:35
zwj1984 發表于 2016-5-3 13:34
0 q2 L: W" k4 _* e& |0 N8 W謝謝樓主

+ f" F& d' W/ U+ \已發。5 }/ h" i7 M7 o
作者: 十月不在    時間: 2016-5-27 08:32
有資料請發一份 505712494@qq.com
作者: davids9722210    時間: 2016-5-27 11:03
你這個精度能保證3絲不？進口的一套夾持30直徑要6萬多，精度的關鍵不是漲套，是那個端面定位塊，我看你這個3絲都難。
作者: 內漲及外夾夾具    時間: 2016-5-28 21:00
平行度≤0.005mm ；( D& s% n  H  i" U
以內孔為基準測端面跳動≤0.005mm；
7 \6 k  o  R7 U* o+ @0 Y) q以內孔為基準測外徑跳動≤0.01mm；同軸度≤0.01mm3 B: K- A1 I  o$ i# U  N4 n
作者: 內漲及外夾夾具    時間: 2016-5-28 21:04
十月不在 發表于 2016-5-27 08:326 x/ b/ Z) R6 N: f# L
有資料請發一份
; A+ q0 ~; k, h# h
已發送，謝謝!0 P$ {- b1 ]3 {" C- f
作者: 內漲及外夾夾具    時間: 2016-5-28 21:04
davids9722210 發表于 2016-5-27 11:03
" S* i! f/ K& ?4 i* N' K# E你這個精度能保證3絲不？進口的一套夾持30直徑要6萬多，精度的關鍵不是漲套，是那個端面定位塊，我看你這個 ...
) @" z, J/ P$ t5 U7 l  Z
平行度≤0.005mm ；
. l+ c" x2 B! ]1 J$ H以內孔為基準測端面跳動≤0.005mm；
  J" N2 s6 Z6 I1 n! n7 Q9 S以內孔為基準測外徑跳動≤0.01mm；同軸度≤0.01mm
# r5 c; S8 m- B# A1 j2 n' ]
作者: davids9722210    時間: 2016-5-28 22:41
這個東西有技術含量，我看國外的漲套非常薄，據說壽命100萬次。你們這個估計壽命比不過它。主要差距還是壽命，話說這個東西和彈簧夾頭有啥區別。彈簧夾頭開縫大，爪子行程長，所以定心精度及其保持性低？
作者: 內漲及外夾夾具    時間: 2016-5-29 10:50
davids9722210 發表于 2016-5-28 22:41
- B8 w) z, v! B# l+ b這個東西有技術含量，我看國外的漲套非常薄，據說壽命100萬次。你們這個估計壽命比不過它。主要差距還是壽 ...

4 Q: [' {* x/ n9 q; t1，壽命，目前德國貨，客戶在用中節拍78秒，壽命30個月左右，按照26月*30天*24時*60可以得個確切范圍，而且替換并不是因為橡膠問題，是金屬磨損。我們的目前客戶使用在18個月還未替換，至于能到多長時間，需要繼續等等看，節拍36秒。對比同為24小時三班制。
" f" z2 u. C3 r0 [9 G2，這個結構特點是平行夾緊，漲套接觸內孔面積更大，變普通筒夾和工件之間 的線接觸為面接觸，工件不易變形。當棒料尺寸發生變化時，夾 頭瓣能保持與棒料的平行度。平行夾緊使得棒料“后退”現象最 小化，而且只需更小的拉桿拉力就可以實現與傳統夾頭相同的夾 緊能力。后拉式設計，也就是漲套后移，帶動工件后靠，端面更 貼合定位。4 y/ N0 ~- Y& N: j* m' ~
彈性槽之間用硫化硅橡膠連接，可以與工件配合做到大間隙， 擁有比標稱尺寸±0.5mm 的夾緊范圍，在這個范圍內適應棒料尺 寸變化而不需要更換筒夾。適應機械手，不怕空拉報廢漲套。橡膠吸振，這個也很重要。
跟彈簧漲套的區別大致如此。
其他的還是在做難度高的工件時對比實際效果吧。
作者: davids9722210    時間: 2016-5-29 18:13
內漲及外夾夾具 發表于 2016-5-29 10:50
1 G! w* v/ s2 D1，壽命，目前德國貨，客戶在用中節拍78秒，壽命30個月左右，按照26月*30天*24時*60可以得個確切范圍，而 ...

0 @. ^" o: a1 U+ }+ ]這個東西夾緊力應該比彈簧夾頭小，夾持棒料好像有點大材小用了，而且不適合重切削。你說的兩個節拍不一樣，你們的客戶應該用德國的做的和你們的不是同一個產品，我說的100萬次的壽命應該是穩定保持在1絲同軸度以內。你們18個月的同軸度是多少？用你們的夾頭作的那個零件的精度要求是多少？德國的那個夾頭壞了后用你們的代替沒？他們的那個漲套和靠山估計至少要3000-5000元/副吧？我估計你們的整套卡盤也就5000-10000萬人民幣，客戶應該可以考慮替換整套卡盤吧，還是可以省不少錢??？如果你們精度能夠確保的話。
, `7 V* l7 L! X& Q  [: |* n0 F; g0 k8 K- R
作者: 內漲及外夾夾具    時間: 2016-5-29 18:21
davids9722210 發表于 2016-5-29 18:13
" s5 H8 o7 _% O7 O* k6 m這個東西夾緊力應該比彈簧夾頭小，夾持棒料好像有點大材小用了，而且不適合重切削。你說的兩個節拍不一樣 ...

' d. g: V, {( K$ \2 S3 U$ X您對這類夾具了解的還是很有限。
0 d( I/ J- V  T以后有機會了，針對具體產品具體要求再溝通吧。
作者: davids9722210    時間: 2016-5-29 18:29
內漲及外夾夾具 發表于 2016-5-29 18:21+ U; {5 l( b% W( W
您對這類夾具了解的還是很有限。
: p3 K. g5 @$ R; `% y7 G1 e- H3 W( G以后有機會了，針對具體產品具體要求再溝通吧。
* n7 K! T% O) m  C2 K* P/ M4 j
我沒接觸過國產的，我感覺你們要確定保持在1絲的精度，然后壽命超過12個月保質期是有難度的。為什么我說那個靠山很重要，因為更換產品的時候靠山和漲套藥一起更換的，靠山和漲套是裝配關系，不是一體的，這個精度保持性比定心的精度保持性可能更難。
! H$ }# h% u! R% S: R8 @( K9 [
作者: panyuhao    時間: 2016-5-29 20:16
謝謝樓主，給份資料470643108@qq.com
作者: 畏懼孤單    時間: 2016-5-29 21:51
謝謝樓主，給份資料 wangzhen_2006@126.com
作者: 內漲及外夾夾具    時間: 2016-5-29 22:23
davids9722210 發表于 2016-5-29 18:29+ A9 O0 C6 r* A, `& s: K
我沒接觸過國產的，我感覺你們要確定保持在1絲的精度，然后壽命超過12個月保質期是有難度的。為什么我說 ...

" X, m8 B  g" ~' P( j. ^* U 靠山我們給德國配套的，三年沒任何問題。無論工件是鍛件還是鑄件。這種夾具損耗品只是漲套。德國的漲套是金屬磨損。我們的現在擔心的是橡膠，工藝及配方，因為目前使用上不到24個月，且也沒出問題。只能等等看改進方向在哪里了。
作者: 內漲及外夾夾具    時間: 2016-5-30 21:21
畏懼孤單 發表于 2016-5-29 21:51
: r  x- ^3 I+ n& f' v2 n謝謝樓主，給份資料 wangzhen_2006@126.com

0 B) M* }: ~& m! A5 Q' Q7 z已發4 S  @2 H6 q# f
作者: 內漲及外夾夾具    時間: 2016-5-30 21:21
panyuhao 發表于 2016-5-29 20:16
( X0 _8 q0 W) w謝謝樓主，給份資料

5 C3 b" @  r* C; N3 h$ w: O; s/ c0 T3 T已發
" ?" K* ~/ e  S) T4 P# q4 ?; x
作者: sznjzy    時間: 2016-5-30 21:34
樓主，資料發我一份謝謝sizhuang80@126.com
作者: long_wzq    時間: 2016-5-31 20:54
為什么資料不放上來，讓人下載呢，一個個發不是麻煩么?" ^: l/ h6 g; c7 G4 t
作者: chenguangxi    時間: 2016-5-31 21:26
371655164@qq.com  謝謝
作者: yuyaibo    時間: 2016-5-31 22:39
樓主把資料共享一下豈不是更好？還有樓主是哪個廠家
作者: 內漲及外夾夾具    時間: 2016-6-1 09:35
論壇怎么共享剛摸索出來。這個夾具是我們公司自己做的。我把微信公眾號附上，這樣也省的下載了。
( h4 n+ \  c7 n
作者: 蒂波卡湖    時間: 2016-6-1 10:28
資料發我一份，356508921@qq.com 謝謝
作者: huaguren    時間: 2017-1-10 15:50
內漲及外夾夾具 發表于 2016-6-1 09:357 S$ y) f2 m: [. w/ s
論壇怎么共享剛摸索出來。這個夾具是我們公司自己做的。我把微信公眾號附上，這樣也省的下載了。
" d4 U# R$ v) q! p+ [" H
能不能發我一份資料，謝謝158569732@qq.com4 R+ z- g! F& b; \7 K
作者: 內漲及外夾夾具    時間: 2017-2-7 16:56
