標題: 氣動自往復機構 [打印本頁]
作者: 颶天使    時間: 2016-3-31 09:01
標題: 氣動自往復機構
[attach]382620[/attach]
3 U& p  q  H$ X4 v# A& t新制作了一個氣動自往復機構，是由氣缸和手閥組成，當有供氣后氣缸開始動作，當氣缸伸出至止點時帶動手閥進行換向，氣缸開始回縮，氣缸回縮到下止點時帶動手閥換向，氣缸開始伸出，如此往復。! `: R, Z. o+ L5 t9 X# R6 Z
我發現在高頻率換向時手閥壽命較低，請教還有其它方法完成類似動作嗎？主要是不用電控?；蛘呤怯衅渌刂崎y或機構可以實現此動作。
作者: qeuun    時間: 2016-3-31 09:11
樓主的高頻率是多高？
作者: ahway    時間: 2016-3-31 09:21
全氣動控制，流量調節控制速度：- v& z3 e& Z( y
6 \6 c4 `6 D- ?$ n- ?
[attach]382621[/attach]
作者: 小人Mτ    時間: 2016-3-31 11:19
有一種東西叫氣控閥，就是把電磁閥的電改成壓縮空氣
9 `) {0 z3 j) {  C! S7 S' ]9 g: l還有一種東西叫氣控邏輯閥，可以實現邏輯與，邏輯或" \8 f( ?3 q5 u- C- o
這些東西湊一塊肯定能實現，只是連接氣路圖就夠復雜了
作者: 颶天使    時間: 2016-3-31 12:34
ahway 發表于 2016-3-31 09:21
% y9 Z& ~+ C4 a7 K0 I5 L- l全氣動控制，流量調節控制速度：

; p0 H4 ]- ]! \! Y6 Y! e5 ~7 s才疏學淺看不懂，麻煩可以見得的描述一下嗎？
, s, ?8 X- \( D( s; W. r3 V
# n: Y0 G0 [! n# U+ E8 \1 M
作者: however1241    時間: 2016-3-31 12:35
學習
作者: 傳動機械2016    時間: 2016-3-31 13:45
學習
作者: 颶天使    時間: 2016-3-31 14:04
ahway 發表于 2016-3-31 09:21 5 v9 }5 w5 H) N$ [' q; s' y# q
全氣動控制，流量調節控制速度：

- J( V* P( o7 O8 Q2 N# v3 |6 C可以給我畫個想我畫的那樣的組裝圖嗎？你發的控制圖我看不懂
  s/ j8 s' T' ]4 W
作者: liqiang260    時間: 2016-4-1 09:51
學習
作者: liqiang260    時間: 2016-4-1 10:15
學習
作者: 彭旭東    時間: 2016-4-1 13:08
學習
作者: jia008    時間: 2016-4-1 13:19
有大俠有方案沒？換個好點的手動閥不行？
作者: 颶天使    時間: 2016-5-16 16:42
發現在手動閥的臨界點有不動漏氣的現象
作者: wanglinzhi664    時間: 2016-5-23 21:08
學習學習
作者: 窩哥達    時間: 2016-5-24 20:01
路過
作者: jgp310    時間: 2016-6-28 10:14
我是來學習的
作者: 汪記草堂    時間: 2016-6-28 11:17
學習學習
作者: qgk333408    時間: 2016-8-19 16:15
學習了
作者: 穆斯克    時間: 2016-8-19 17:23
我知道一種往復回路，但是現在等級不夠無法上傳圖片
作者: 穆斯克    時間: 2016-8-19 17:37

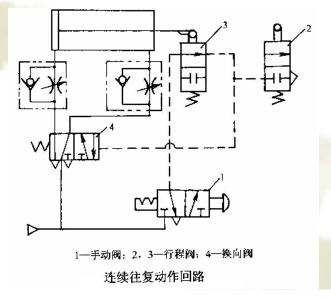

圖來了，感覺比你現在的方案要好點
