標題: 個人發蒙了 展開不會了 [打印本頁]

作者: aa529319735    時間: 2016-3-16 16:54
標題: 個人發蒙了 展開不會了
可以幫我看一下我這個算的對不對,第一次碰到這種大R角的不知道咋算了,花紋鋁板5/7的……有沒有人可以指導一下,謝謝!) Z. U! x2 V7 v5 _2 `

作者: qaz03802203    時間: 2016-3-16 17:25
40+80+300+80+40-8*5+4*0.45*5=509
作者: chen0024    時間: 2016-3-16 17:29
2樓正解
作者: LIAOYAO    時間: 2016-3-16 17:46
直接畫圖用半個板厚的長度;即左圖內側輪廓線往外偏位2.5,得 498.53
作者: 冷月梧桐    時間: 2016-3-16 18:42
本帖最后由 冷月梧桐 于 2016-3-16 18:48 編輯
  T% {  J" c. u  x; Z) U- B& p3 E8 l  N, Y! T
我也插一腳,我不會計算。用軟件(UG)畫了一下再展開是493,求大神出正解
8 R  M5 ~# h# f3 [, `8 K
作者: yct174    時間: 2016-3-16 19:47
本帖最后由 yct174 于 2016-3-16 20:56 編輯
* x+ s' O" n1 R& ]& T, }- [9 ^; F3 f, t, S1 j1 y% P
應該是498.5398(展開應該按照中心線比較準確)。不好意思,剛才圖畫錯了。
作者: 成形極限    時間: 2016-3-16 19:48
我怎么把標題看成了“展會不開了”呢?
作者: panyuhao    時間: 2016-3-16 19:52
在K因子是0.5的情況下,是498.54。折彎時K因子不會大于0.5,也就是展開長度不會大于498.54
作者: wangbobo1988122    時間: 2016-3-16 19:59
本帖最后由 wangbobo1988122 于 2016-3-16 20:01 編輯
  p$ S2 ]4 m$ R9 X  u- q! b$ S# H* ~
( t9 Y6 ?- q4 }, O* u) r6#正確    按小彎偏2mm    得495mm
作者: sniper2006    時間: 2016-3-16 21:01

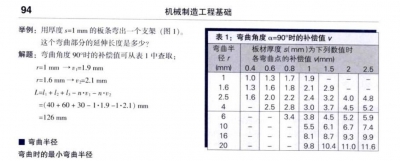

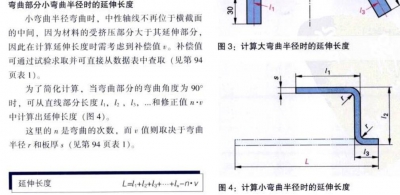

補償值V按照11.2計算:
$ N5 t% Z" ]$ v6 U& L) R+ CL=40+80+300+80+40-1*11.2-1*11.2-1*11.2-1*11.2=495.2mm
! d% O& R0 ]* I* e0 ]- d
4 E2 J9 N# N- A5 q. B. p5 Z5 w
  x- a; u, n7 o! c
7 Y  v& c' ?3 X& R! ~  @- G8 }+ H  }  }5 d% V1 _/ r9 h/ Y5 s

作者: sniper2006    時間: 2016-3-16 21:09
補償值V按照11.2計算:
4 j7 Q5 i$ d, j6 p# q. }1 gL=40+80+300+80+40-1*11.2-1*11.2-1*11.2-1*11.2=495.2mm! u/ ^1 M2 _9 U7 x# d% w. Y

$ P6 d; F: J& K9 F8 e' W
- l; t% X: v) N
, p) i  N- r* |1 W. `% `1 e: _6 q9 r, ^. m

作者: /擦汗POIKO    時間: 2016-3-16 21:19
有沒有公式?
作者: however1241    時間: 2016-3-19 13:03
qaz03802203 發表于 2016-3-16 17:25
/ y( c0 v: S% c" f40+80+300+80+40-8*5+4*0.45*5=509
; x2 i" C$ k3 P" Q. C( {( u" y3 K
0.45表示什么意思,求教
" o" ~4 L& ?. M9 q$ y5 a/ B
作者: 1510444617    時間: 2016-3-29 10:46
關鍵是中性層的位置,搞那么精確沒有意義,每個廠子每臺床子都有區別,建議樓主試一下刀
作者: fourstones0225    時間: 2016-3-31 23:38
學習了
作者: jiaowoq    時間: 2016-4-6 19:55
長知識
作者: lyflq79822    時間: 2016-5-9 09:05
K因子0.5的話,這個數據不定,要測試0 Y1 {* d4 E% H" D4 i- x
用CAD畫圖,畫出中性層,然后測量數值為498.5398,這個值應該是最準確,前提是K因子,要測試。
0 l- Z  u: O. V: O* S- J+ q0 {
作者: 山中漁人    時間: 2016-5-9 11:00
這么多答案,那一個是準確的,有什么標準依據!!!
作者: hjg16    時間: 2016-5-10 22:31
鋁板K因子0.4左右,另外還要試板下才準確吧
作者: 汐0039    時間: 2016-8-11 16:55
軟件畫出來,導為工程圖,行不行呢?
作者: wjmx2006    時間: 2016-8-22 16:13
支持2樓
' u. H7 q6 K4 L1 ~
作者: swjyjx    時間: 2016-8-23 09:40
qaz03802203 發表于 2016-3-16 17:250 a4 n' p/ j- O/ y& r$ {
40+80+300+80+40-8*5+4*0.45*5=509
  T7 ~. L6 i( E
你好,請問你這個是按照什么公式計算的8*5和4*0.45*5分別代表什么?求解,謝謝4 h4 D' G7 l! `- ]# \' n7 w4 f" v

作者: swjyjx    時間: 2016-8-23 09:43
樓主你好,各位高手好,我是初學者,按照樓主給的這個尺寸圖,我用SW畫了,然后直接展開得出的結果是498.54,不知對否?是不是正常的這么展開都可以,還是有什么特別的地方需要注意的,還望指點,謝謝
作者: swjyjx    時間: 2016-8-23 09:55
sniper2006 發表于 2016-3-16 21:01
7 \$ @3 N& i. ]補償值V按照11.2計算:
# i9 s) S1 M7 I  b9 QL=40+80+300+80+40-1*11.2-1*11.2-1*11.2-1*11.2=495.2mm
. Q3 ]3 u: \* _2 E" e  }' s; m6 t
大神,這是什么計算公式,1*11.2代表什么意思?初學者求教
7 |4 f( k) A: c3 W0 y- E
作者: swjyjx    時間: 2016-8-23 15:20
qaz03802203 發表于 2016-3-16 17:25
/ ^$ s" ~( t. p* E40+80+300+80+40-8*5+4*0.45*5=509
& L( Y" V' ~- T; }' Z; r- V
為什么這種計算結果跟展開的尺寸差了好多?
# D6 p8 j  I2 ~& z% ^( F
作者: qazokm123    時間: 2016-8-26 13:31
同行。 學習學習* G/ b% c3 g6 D/ P

作者: qazokm123    時間: 2016-8-26 14:07
看了比較暈。制圖應該不需要畫展開圖吧? 這是沖剪下料根據剪板機實際算展開的尺寸?+ y3 R! L- M5 _& O# u: t! M

作者: 知行合一jugg    時間: 2018-1-2 07:42
學習下
作者: 淡定憤_bb656    時間: 2018-1-2 15:28
贊一個!
