標題: 這種機械動作怎么實現? [打印本頁]

作者: 楓葉寒    時間: 2016-2-19 12:56
標題: 這種機械動作怎么實現?
本帖最后由 楓葉寒 于 2016-2-19 13:20 編輯 & `3 r; ]7 w* w  {7 X. D( L

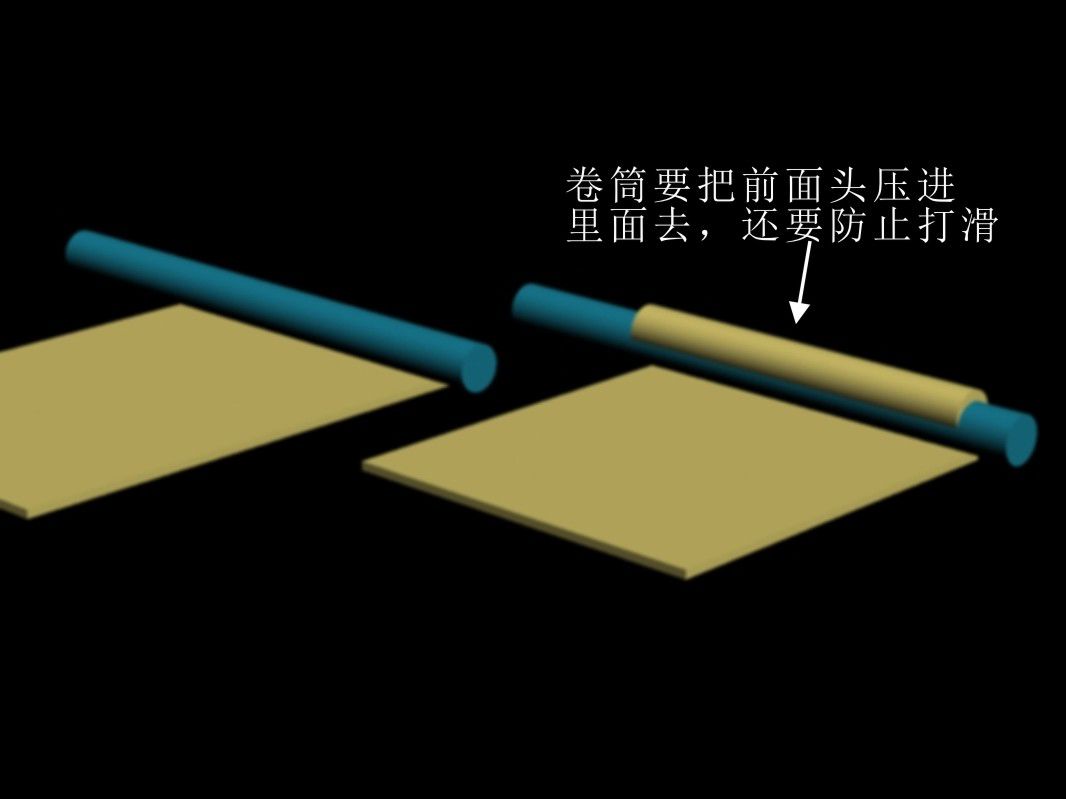

! l$ F- U8 J& H- C[attach]378743[/attach][attach]378746[/attach][attach]378744[/attach][attach]378745[/attach]. D2 m# f: }+ P8 Y. f: ^4 ]
- {+ D3 M8 x  B9 p8 P% Z

" `0 _* D6 y) P: j2 K+ X! [2 ]+ b  W8 v& |. o

) U4 x- m! _, w/ L4 F8 o# D, j7 H" v8 t# x
各位大神,給點建議 啊  謝謝
作者: 翔客    時間: 2016-2-19 13:41
在滾軸的末端(前轉盤背面)都裝上外齒輪,后轉盤固定不動,并裝上大的內齒輪,前轉盤轉動帶動轉軸轉動,如行星齒輪
作者: Moore    時間: 2016-2-19 13:44
這是搞什么的,卷布嗎?
作者: hmhnh    時間: 2016-2-19 13:49
卷衛生紙的看下,有啟發
作者: 楓葉寒    時間: 2016-2-19 13:51
Moore 發表于 2016-2-19 13:44
' I- y+ f' R) E1 v9 ?這是搞什么的,卷布嗎?

% M$ L& `2 q5 {9 Y卷布 卷紙 卷食品用的
% T  U% J! e7 ]
作者: 楓葉寒    時間: 2016-2-19 13:56
hmhnh 發表于 2016-2-19 13:49 ! S* a  V) j# ~% a$ w0 z
卷衛生紙的看下,有啟發

" v; P# M+ O5 X2 O* V啟發是啥
  p6 o$ g+ |, N- |2 |: d6 A
作者: Mechanical.Mr.    時間: 2016-2-19 13:57
找資料啟示
作者: qincheng    時間: 2016-2-19 14:15
學習了 " Z& W8 ^- E2 ?0 y/ B. q

作者: royann    時間: 2016-2-19 15:52
復卷機的結構原理參考下就明白怎么弄了。。。。。。。不懂得問我。
作者: zhouqingtong    時間: 2016-2-19 16:49
應該用行星輪
作者: tjtb2011    時間: 2016-2-19 19:58
本帖最后由 tjtb2011 于 2016-2-19 20:08 編輯 : E" D" T% J; J" f- g. u

2 [; A0 C- @/ T8 G) M' e' P* s" \類似于復卷機
作者: 楓葉寒    時間: 2016-2-19 22:06
翔客 發表于 2016-2-19 13:41 7 Q' S; k% m) Z$ J7 k& C+ y
在滾軸的末端(前轉盤背面)都裝上外齒輪,后轉盤固定不動,并裝上大的內齒輪,前轉盤轉動帶動轉軸轉動,如 ...

5 D9 p6 g" u- Y6 N; b  H( W大轉盤怎么動呢?一個電機能否完成小轉滾的轉動和    大轉盤的精確分度啊?
6 j- C0 K% m: M5 @8 r
作者: 楓葉寒    時間: 2016-2-19 22:16
royann 發表于 2016-2-19 15:52
4 c% _; I( ~0 w- ]9 l$ t復卷機的結構原理參考下就明白怎么弄了。。。。。。。不懂得問我。

% h6 z1 u2 ]+ w8 X2 C2 K還是不懂啊  這個怎么做到的?
; \' n4 x/ V6 x6 \; k8 }
作者: royann    時間: 2016-2-20 13:59
本帖最后由 royann 于 2016-2-20 14:01 編輯 , p& v3 o) o1 \3 T- V4 f% [  U
[attach]378832[/attach]楓葉寒 發表于 2016-2-19 22:16
4 Z# d+ [8 W3 C: u9 ]還是不懂啊  這個怎么做到的?

7 n6 s/ m2 P9 J& d( ~加一個平行對輥,中間加一個壓輥 就可以實現樓主這個復卷了[attach]378831[/attach]。+ @6 I8 R' X- g- ?) b, y4 f7 e

作者: 楓葉寒    時間: 2016-2-20 18:26
royann 發表于 2016-2-20 13:59
8 ]- Y" ]4 T2 ~3 |加一個平行對輥,中間加一個壓輥 就可以實現樓主這個復卷了。
3 k; S! A8 D/ i( A/ A
太謝謝了。。
作者: 天天_works    時間: 2016-2-21 09:13
復合運動,1馬氏間歇機構,實現轉動和停止 2用一個太陽輪帶六個小齒輪$ ]. ?# e3 f1 @$ _+ ]
用一個電機就能完成了
作者: 楓葉寒    時間: 2016-2-22 22:24
天天_works 發表于 2016-2-21 09:13 ) l& p/ O% l8 r: u. ^2 ]
復合運動,1馬氏間歇機構,實現轉動和停止 2用一個太陽輪帶六個小齒輪6 n1 m) D% _8 w* R$ d
用一個電機就能完成了
/ N" y. @3 B( T2 l8 n) u+ @
謝謝啊,高手,我去研究下。。) c  N. R) v$ J! I% b6 W3 G; }1 s5 w

作者: 楓葉寒    時間: 2016-2-22 22:30
天天_works 發表于 2016-2-21 09:13 7 `5 A: ^, J+ \* ?- {  ~# m
復合運動,1馬氏間歇機構,實現轉動和停止 2用一個太陽輪帶六個小齒輪0 M9 y" x7 H* Y4 K+ y8 h( E- ]' x
用一個電機就能完成了

+ f( Z6 Q4 b, I問下,這種復合運動能不能實現用一個電機正轉時候是控制大盤轉動停止,反轉時候控制太陽輪帶動六小齒輪轉?大盤小齒輪兩個動作不能同時進行,要怎么安裝呢?! }8 y( l) I% Y7 X: b0 v/ ^! c7 F. l

作者: 天天_works    時間: 2016-2-29 14:58
反轉時要實現什么動作?
作者: 楓葉寒    時間: 2016-3-2 10:25
天天_works 發表于 2016-2-29 14:58 % K3 k4 [' W2 d, C3 l4 V
反轉時要實現什么動作?
6 L& Q' z6 u4 f7 f+ `# ?$ F" S
反轉大盤轉,正傳滾筒轉% Y( W/ z7 X: U

作者: 天天_works    時間: 2016-3-2 12:51
我看了你發的動畫,電機不用正反轉的,大盤轉和停用馬氏機構,如果滾筒可以一直轉的話,用行星齒輪系就可以了,如果滾筒要在大盤停時才轉,把太陽輪改為不完全齒輪。
作者: 天天_works    時間: 2016-3-3 12:26
我昨天的回復你看了么?
作者: 問天問地問自己    時間: 2016-3-3 15:07
http://www.ytsybjq.com/forum.php?mod=viewthread&tid=442649
作者: 翔客    時間: 2016-9-18 08:40
楓葉寒 發表于 2016-2-19 22:068 `' V4 u# [: q0 D4 @
大轉盤怎么動呢?一個電機能否完成小轉滾的轉動和    大轉盤的精確分度啊?

. {1 P$ @+ z1 K' `* E+ N1 U. T大裝盤中心可以連接一根軸或者帶輪這類的吧,這樣一個電機就能實現轉動,但精確分度就只能靠控制的
' V2 i# W; ]% {! N* G  Z
作者: 趙金輝    時間: 2016-9-18 13:21
這個我們公司多軸加工機床差不多,只要在大的齒輪上加個外齒輪(這個控制分度),中間加個齒輪,控制旋轉
' R& @* K" W! `$ m) A( E4 A
作者: 挫挫    時間: 2016-9-22 21:47
卷到軸上沒那么容易吧,應該得有機構吧,DD馬達旋轉是不是比較合理
