標題: 何為關聯尺寸，求助 [打印本頁]
作者: 楊美超624 時間: 2016-1-16 08:48
標題: 何為關聯尺寸，求助
何為關聯尺寸
2 s" `( [9 k% p' x; l; G8 w) ^ F
作者: hd_1000 時間: 2016-1-16 09:02
本帖最后由 hd_1000 于 2016-1-16 09:08 編輯
2 `" R2 f9 Z7 f
" W- J# O9 x+ w2 z看看下面的解釋，你就明白了。
0 v* a5 d7 E; W% i2 t" q @- v, x" y0 `: c+ w

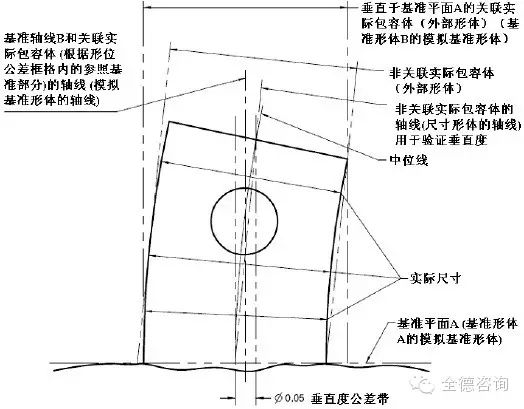

實際包容體的概念：
6 z/ ~$ ]8 F& R0 X# G& Y/ Y
; y8 z. W7 @5 X G–位于材料外部，具有最小尺寸以包容軸類(外部)形體或最大尺寸以貼合孔類(內部)形體并與形體表面的最高點接觸的理想對應體。2 K6 m; G) H9 {5 o
--->分為關聯和非關聯兩種# m3 R6 X( t+ L5 t2 x& t& J
–非關聯實際包容體(Unrelated actual mating envelope)* e" K. v0 ]- T2 w& m
--->不受任何基準約束的實際包容體
5 X5 N N. @. v" U–關聯實際包容體(Related actual mating envelope), W& y: k& Q- x1 r; q) R
--->受指定基準約束(定向或定位)的實際包容體。4 T6 w9 K& {' Y& f$ m- f& z$ l
. x: g% t, u( e/ e4 N; I
- [- Y" z4 ~: o H m$ Z
8 V$ y2 m: ]2 }( \0 U* u2 [
實際最小材料包容體(Actual minimal material envelope)
( I+ @7 U% t# {# R# Q–位于材料內部，具有最大尺寸以貼合軸類(外部)形體或最小尺寸以包容孔類(內部)形體并與形體表面的最底點接觸的理想對應體。
/ }0 L$ G5 a. S/ e--->分為關聯和非關聯兩種
3 g& ^- H' f2 u# D–非關聯實際最小材料包容體(Unrelated actual minimal material envelope)9 c6 Y: I; f) R# z8 W
--->不受任何基準約束的實際最小材料包容體
" W, f7 Z \; \. |/ V–關聯實際最小材料包容體(Related actual minimal material envelope)
|" R. a0 T1 Q3 D/ [ k--->指定基準約束(定向或定位)的實際最小材料包容體。8 p% ?( J: T1 m+ _8 b
3 H$ q' B' v$ H+ g" J6 i5 Z
K7 p5 w- J. F/ C3 }/ v% m( k3 U7 E3 D( r( z R: c4 Q5 d8 \
$ o4 ] |, @( @7 A: b
8 b0 `! D2 z. D d1 v8 ]4 j$ H$ K# L6 C9 p6 u% {( C
作者: 余存 時間: 2016-1-16 13:16
樓上好贊，小白前來學習
