標題: 請教，關于自動上料設備。 [打印本頁]
作者: 劉嵩    時間: 2015-10-26 23:11
標題: 請教，關于自動上料設備。
本帖最后由 劉嵩 于 2015-10-26 23:25 編輯

請教各位大俠。關于自動上料設備，小弟目前有2種零件，

1、大徑8mm線徑0.6，3圈的扭簧如何自動上料？(震動，離心會糾纏、)，來料是一筐。氣吹雖然無法入料管，但是我讓他們進入一根芯軸行不行？（可能要做成S形的軸，或者出料端布置接料小轉盤），但是糾纏怎么解決？

2、直徑12、14、16、18，長度分別是30、40、50的圓柱形（類似圓柱銷，但是硬度很低）
因?yàn)樵O(shè)備通用關系不考慮振動盤，現在目前出料是平躺著，首尾相接，我想讓他們一個個站起來，排好隊，
這種零件因?yàn)闆](méi)有臺階，料槽（或者叫導軌）應該如果設計?見過以前別人做這種是用原枝導軌底下接住，但是一直無法理解，為什么不會倒？

（看過類似的設備他們是直接落到一個管里，2次分料，下面一個鉗子接住一夾一壓。因?yàn)槲覠o(wú)法控制料管內零件的穩定供給，所以只考慮導軌樣式的給料，不考慮落料管）。


謝謝各位大俠。





補充內容 (2015-10-27 09:47):
扭簧圖片在3樓

補充內容 (2015-10-27 11:16):
問題補充在6樓
作者: 劉嵩    時間: 2015-10-27 08:19
自己頂起來
作者: 843702845    時間: 2015-10-27 08:47
第2個問題應該不是問題，對于圓柱體，震盤廠家有很多辦法讓工件立起來
第1個問題我沒做過只是有個想法，吹氣吹起的一定是一個彈簧，2個以上無法達到那個高度，然后在在出口加一個轉盤，帶磁石，確保彈簧是朝一個方向被吸在那的。轉盤轉動，將彈簧轉出。機械手抓取。
很多項目需要具體分析。需要在現場看。所以再細節的東西我無法講出。
作者: 殘梅    時間: 2015-10-27 08:59
1、彈簧纏在一起，只能當‘廢料’排除，然后人工清理了
2、站著出料的話，如果導軌上面有蓋板是不會倒的
作者: 劉嵩    時間: 2015-10-27 09:46

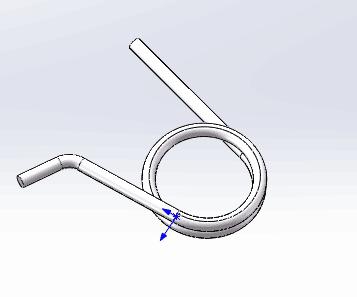

扭簧圖片，模型是2圈 ，實際是3圈。

補充內容 (2015-10-27 11:45):
這個東西 搞個振動篩，進入離心盤(盤上掛毛刷)這樣里料行不行？
作者: 殘梅    時間: 2015-10-27 10:50
本帖最后由 殘梅 于 2015-10-27 10:51 編輯
殘梅 發表于 2015-10-27 08:59
1、彈簧纏在一起，只能當‘廢料’排除，然后人工清理了
2、站著出料的話，如果導軌上面有蓋板是不會倒的

1.以前見過都是排出來，人工分離，自動分離看卡的程度。
2.高度和直徑比例不是很大的話，一般不會倒
作者: 劉嵩    時間: 2015-10-27 11:15
本帖最后由 劉嵩 于 2015-10-27 11:31 編輯

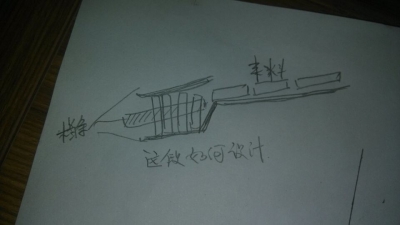

各位大俠想復雜了，其實我就想知道這個料槽怎么設計，其他的無關

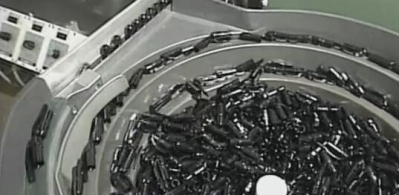

類似這樣，但是我看不清，不理解他是怎么搞的。
作者: 殘梅    時間: 2015-10-27 11:22
劉嵩 發表于 2015-10-27 11:15
各位大俠想復雜了，其實我就想知道這個料槽怎么設計，其他的無關

人家做個振動盤容易嗎！外包吧
作者: 劉嵩    時間: 2015-10-27 11:41
這么簡單的東東，各位懂振動盤的大俠別掖著藏著啊。
作者: 上善若水yudou    時間: 2015-10-27 11:43
傾斜角度，分層設計，自動落入。調90度后，出料
作者: 殘梅    時間: 2015-10-27 11:51
殘梅 發表于 2015-10-27 11:22
人家做個振動盤容易嗎！外包吧

振動盤上料確實有有很多缺點，振動盤上的導軌設計應該是靠重心


作者: 上善若水yudou    時間: 2015-10-27 11:52
咱們兩人的思想沒有真正理解到一個點
具體的，你可以詳細一點，發我
作者: 殘梅    時間: 2015-10-27 12:23
殘梅 發表于 2015-10-27 11:51
振動盤上料確實有有很多缺點，振動盤上的導軌設計應該是靠重心

想不倒，導軌傾斜個角度（在能繼續前進的前提下）
作者: Joezyzhu123    時間: 2015-10-27 12:47
不倒是不是為了讓最后輸出時是站著的，一路上是運動的過程，想保持站立還是比較麻煩的，建議在結尾輸出端安置小于圓柱長度的漏斗，這樣就是站著的啊?？纯茨懿荒芎雎灾虚g運輸過程的站立要求試試，中間運輸過程中保持站立有什么意義嗎？
作者: Joezyzhu123    時間: 2015-10-27 16:58
那就做成豎槽狀的導軌，零件緊密運輸，不給傾倒的空間呢
作者: 家輝767    時間: 2015-10-29 16:57
劉嵩 發表于 2015-10-27 11:41
這么簡單的東東，各位懂振動盤的大俠別掖著藏著啊。

本人最近正在研究圓柱類自動排序，已有好幾種方案，請告知圓柱具體規格尺寸，呵呵
作者: 家輝767    時間: 2015-10-29 16:58
家輝767 發表于 2015-10-29 16:57
本人最近正在研究圓柱類自動排序，已有好幾種方案，請告知圓柱具體規格尺寸，呵呵

不是振動盤，但要求產品是兩頭一樣大的圓柱體類
作者: Ruland聯軸器    時間: 2015-10-29 22:16
還是得用振動盤將部件分離，可以咨詢一下振動盤廠家，這個可能需要做實驗的。七八種尺寸產品，那么每種產品的頻率也就不一樣，先得把產品分離了才好進行下一步。
作者: Ruland聯軸器    時間: 2015-10-29 22:45
Ruland聯軸器 發表于 2015-10-29 22:16
還是得用振動盤將部件分離，可以咨詢一下振動盤廠家，這個可能需要做實驗的。七八種尺寸產品，那么每種產品 ...

看錯了，還以為七八種零件在一起呢
