標題: 大學學渣求助， 一個簡單的夾緊機構 [打印本頁]
作者: 大學學渣    時間: 2015-9-19 12:15
標題: 大學學渣求助， 一個簡單的夾緊機構
課程設計需要做一個加工SN212軸承座軸承孔的定位與夾緊機構，定位現在采用對底座一面兩孔進行定位，夾緊機構需要是氣動，必須要有增力機構 現在做成這樣 老師說不行 左邊桿剛度不夠 又不讓我把桿加粗 現在該怎么改 或者設計 [attach]365373[/attach]8 q/ f; x8 t, j
3 G( F+ V  c; D: A9 ~

, _, c& I8 h) [3 n$ _補充內容 (2015-9-19 19:47):
/ K+ Q: y0 a8 N 剛度問題不用考慮了。。現在考慮如何裝夾方便 我這樣設計好像不行
作者: xue428032    時間: 2015-9-19 12:57
樓主這樣設計，不好裝夾啊，剛度夠不夠不是老師說的算，自己用軟件校核下，不加粗，可以換材料啊！
作者: trilemma    時間: 2015-9-19 13:23
樓主說的左邊桿剛度不夠是指壓住軸承座的橫桿嗎，感覺夾緊部位應該在底座上好
0 i" |$ K0 U& Z8 @+ c6 w$ f+ F4 A
! W  f. N6 u, [" \

' x( Y( |: {' Q/ E1 F7 Y0 x/ w4 d1 z
9 Y+ a; V' ?- Q1 D8 K% B; P+ r) q

& a& _9 c, }, j6 `6 I
! D1 R& a& z4 A$ Z: X4 @
作者: 大學學渣    時間: 2015-9-19 13:32
xue428032 發表于 2015-9-19 12:57
) p- X# l) Q% j9 n' Z$ b樓主這樣設計，不好裝夾啊，剛度夠不夠不是老師說的算，自己用軟件校核下，不加粗，可以換材料啊！

" Z" W# `$ s! g! a0 I. b這圖還沒給老師看 剛度的問題是昨天有個同學的圖拿去 左邊跟我一樣是一根桿起支撐作用 連接板壓上座 老師說這樣的都不行 老師就看一個裝配圖 看結構 不管計算 材料也不用能特殊 如果你都說裝夾有問題 估計老師到時也要說 。。你有沒有好一點方法 別太復雜的。。
作者: 大學學渣    時間: 2015-9-19 13:54
trilemma 發表于 2015-9-19 13:23
0 W% Y6 d% r6 a& |$ K0 [樓主說的左邊桿剛度不夠是指壓住軸承座的橫桿嗎，感覺夾緊部位應該在底座上好

0 P( K& W, d/ j, o& ]我的加工工序是鏜孔啊  夾緊應該是豎直方向對整體的夾緊 只夾底座沒用啊   剛度問題不存在了 我的桿承受的應該是拉力 前面搞錯了 現在就是考慮這種結構如何裝夾方便。。
作者: 大學學渣    時間: 2015-9-19 14:03
xue428032 發表于 2015-9-19 12:57 ( Y( g( A2 P# l
樓主這樣設計，不好裝夾啊，剛度夠不夠不是老師說的算，自己用軟件校核下，不加粗，可以換材料啊！

+ \) W- C. N" |5 [- ~剛度的問題不存在了。。我同學的桿是受水平方向的力 細長桿 彎曲剛度是有問題  我的桿受的是拉力 拉伸剛度比彎曲的大很多 現在就考慮如何方便裝夾了。。
; W6 I6 i( ?2 B' ^* \' ^' n  N
作者: trilemma    時間: 2015-9-19 14:06
大學學渣 發表于 2015-9-19 13:54 7 u* C# E! u; t4 m! M5 i/ H
我的加工工序是鏜孔啊  夾緊應該是豎直方向對整體的夾緊 只夾底座沒用啊   剛度問題不存在了 我的桿承受的 ...
0 B- i* ]! S2 M. {2 U3 I
樓主的軸承座是剖分的嗎？用螺栓夾緊
0 G7 i; S" {  n. n8 J7 I
/ ^9 y* y# |; \8 B
作者: 追遠戰士    時間: 2015-9-19 14:07
只能幫頂，實在不明白樓主意思
作者: 大學學渣    時間: 2015-9-19 14:15
trilemma 發表于 2015-9-19 14:06
4 @5 P7 Q5 a2 \- ]2 ~樓主的軸承座是剖分的嗎？用螺栓夾緊
' l5 _; h, n  e: b0 y$ |8 M& U
是的 現在問題是如何裝夾方便了。。我同學的桿是受水平方向的力 細長桿彎曲剛度可能不夠  我這是豎直方向的力 應該不用考慮拉伸剛度
6 s9 m0 l. L2 Y
作者: 一展刀鋒    時間: 2015-9-19 15:07
3樓給的回復，LZ 不知道消化沒有
, M& [) Y8 d3 h6 Y* Q夾緊部位應該在底座上好
- Q8 q8 {" i8 M2 r- c8 r
/ L- l* N3 E5 y4 f3 h9 L8 @他說的意思是
) q2 X8 Y: Z3 L! w2 ^" m" u6 |你畫的結構推過去雖然能定位，但定位時候不是受力的死點，不能自鎖
! V# T1 @4 t# n% Q! |0 v6 _# v% w2 a6 U1 |5 \* d2 h

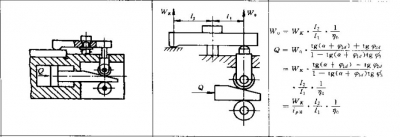

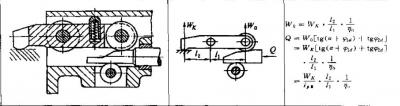

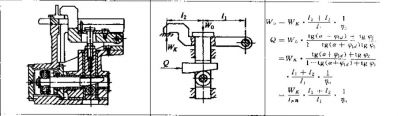

再給你多幾張圖，你說要增力，那就直接用你的杠桿就行了
作者: 大學學渣    時間: 2015-9-19 18:03
一展刀鋒 發表于 2015-9-19 15:07 3 Q$ P( R% v) l; J
3樓給的回復，LZ 不知道消化沒有
8 r  n) E9 r' e% |8 Y! z/ V/ n+ E夾緊部位應該在底座上好

7 U8 d6 U' N/ g3 m! X" S 我右邊有一個個氣缸 不用自鎖啊。。我現在需要豎直方向上對整體的壓緊啊 我圖里設計的工件裝夾不方便 4 }# N: G' M; e: }% h" H# b4 l1 P: G
作者: 一展刀鋒    時間: 2015-9-19 19:19
大學學渣 發表于 2015-9-19 18:03
3 [6 y; n0 O' S( c( H我右邊有一個個氣缸 不用自鎖啊。。我現在需要豎直方向上對整體的壓緊啊 我圖里設計的工件裝夾不方便
/ ?& Z+ U) D/ ?: m1 b
氣缸本身的精度很差的，起始點和重點重復精度不高，利用我理解的是利用氣缸動力去實現夾緊，并不意味靠氣缸自身的起始位和終止位來夾緊
' N# U; P8 c5 |9 G0 W4 q4 g5 f& m! p. g- `! c
我對你的整體壓緊要求，感覺有點模糊，是要壓在軸承座的上面相切的地方？
$ A- y8 L! k  W" n9 M
作者: 大學學渣    時間: 2015-9-19 19:41
一展刀鋒 發表于 2015-9-19 19:19
6 x' @7 Z( i0 H# P3 F! T; R% f: U" g氣缸本身的精度很差的，起始點和重點重復精度不高，利用我理解的是利用氣缸動力去實現夾緊，并不意味靠氣 ...

2 f  W: W6 r$ F( U. n現在的要求是氣缸桿推出去的時候起夾緊作用 你說的氣缸精度不用考慮
. ]" l  m( b8 X我是想這樣夾 當然也可以壓上蓋兩邊裝螺栓的地方 但是很多壓底座的都是設計這樣壓兩邊 設計的機構如果跟別人的相似度很高 老師會覺得是抄的 然后直接讓重畫 已經好幾個被發現抄的讓重畫了
作者: 月光傾城2015    時間: 2015-9-19 19:52
大學學渣 發表于 2015-9-19 19:41 / |/ O$ x) [; o  m0 P$ b; U
現在的要求是氣缸桿推出去的時候起夾緊作用 你說的氣缸精度不用考慮 ) _+ N9 y/ m% h( p2 S# a6 s! ?
我是想這樣夾 當然也可以壓上蓋兩邊 ...

6 Y8 U; y1 n0 i6 `  [' x壓那里都不是重點，主要是看你用的的什么方式，結構去壓
' g9 @- q, n3 g0 k
作者: 德亦可    時間: 2015-9-21 19:10
樓主真是強大，你總要說明加工什么部位，是什么工序吧
作者: nidaqiuzi    時間: 2016-2-18 17:13
自鎖機構？百度圖庫
作者: 塵揚天涯    時間: 2016-2-20 19:59
樓主的設計是利用兩個銷釘來定位軸承座，右上邊的汽缸驅動然后用中間的桿子來壓軸承蓋。
9 m8 m: s) q6 w0 j  @. I- i這樣的問題一個是結構太大了，成本高，而且中間的桿子強度可能會不夠，而且這種方式如果要裝軸承時，上面空間避不開，所以樓主的老師說這樣裝夾不方便。
# l- g2 \/ b9 R9 S1 a$ Q這種裝夾比較合適夾兩邊，3樓的方法已經很好了，只是樓主老師說要了要用到氣動，樓主將動力源換成汽缸即可。( B% J- R  W2 j- |9 U% H2 y
另外需要考慮汽缸在起點位置時不會有物品擋住軸承座上方，這樣可以快速裝夾。在3樓的基礎上更改下夾爪的形狀和受力點應該可以解決此問題
0 y8 a0 ?) d6 a) c5 h/ ?8 {+ j, v# c
作者: 一點一滴    時間: 2016-2-21 09:31
xue428032 發表于 2015-9-19 12:57
0 s* H" g: V! W' Q- c2 {8 G樓主這樣設計，不好裝夾啊，剛度夠不夠不是老師說的算，自己用軟件校核下，不加粗，可以換材料啊！

% i& u$ K7 [' u7 G一般剛度不夠不會選擇換材料，只能改結構，一般鋼的彈性模量差不多的$ o6 p9 a- H) V. G: S  t# \) N# c$ K
作者: 一點一滴    時間: 2016-2-21 09:35
不能這樣壓的，軸承孔是有精度的，這樣加工孔會變形的
作者: 一點一滴    時間: 2016-2-21 09:35
不能這樣壓的，軸承孔是有精度的，這樣加工孔會變形的
作者: 一點一滴    時間: 2016-2-21 09:36
不能這樣壓的，軸承孔是有精度的，這樣加工孔會變形的
作者: 趙天降    時間: 2016-2-21 19:21
直接用左邊機構。其他自想。
作者: 1510444617    時間: 2016-2-21 20:59
想到自己不久前在學校里也是不求甚解，只要應付過去就行了。然而工作了才發現自己的無知與乏力。希望樓主在學校里學習不能只停留在表面，一定要深入每一個細節啊。
作者: 12qwaszx12    時間: 2018-4-19 18:56
學習6 M) A* g8 X& K4 x" ^$ v( n$ K
