標題: 這張圖紙“十字”的形位公差代表什么意思？請教 [打印本頁]
作者: trilemma    時間: 2015-8-3 12:13
標題: 這張圖紙“十字”的形位公差代表什么意思？請教
一張“原產”俄羅斯的圖紙，二手轉化成了英語，圖面上標了這樣一個形位公差，符號是一個十字（位置度符號去掉圓圈），后面格子里是“3m”，請教各位大俠，這到底是什么意思？謝謝。。。9 S4 j/ W* |7 d+ @' Q
3 {6 d- G; Z! g% @& `
【圖片為何上傳不了呢】
7 v) R1 C* \1 y- J- m; _
作者: 米fans    時間: 2015-8-3 12:22
請上圖
作者: mekiss    時間: 2015-8-3 14:40
圖先傳吧，無解
作者: luxiang821    時間: 2015-8-3 14:45
本帖最后由 luxiang821 于 2015-8-3 14:48 編輯
; K1 z% _  C+ l/ c! q
9 L$ h# e  j5 ]' W" Y有基準符號嗎？
3 @1 ~8 q& c, P3 n* N蘇聯標準位置度就是一個十字不帶圈，老國標也是沿用這個標法。. B4 p) c! D7 O0 h5 C0 L6 H1 \( T6 N
3m的位置度太夸張了吧
2 @+ a- b( [. ~4 B) @5 C
作者: trilemma    時間: 2015-8-3 17:34
本帖最后由 trilemma 于 2015-8-3 17:39 編輯
/ z; M* h6 E% L+ s6 f. M) s' u' Q8 d4 m+ z
' y0 l8 F" Z' v8 I- j+ ^( B
/ U7 n9 `- @, t& e/ F: ]

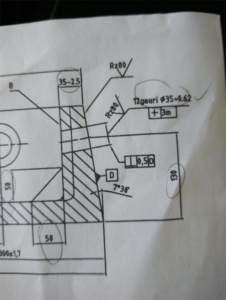

傳上來了，就是這個樣子6 i* P# }* X6 i
如果說是位置度，m是最大實體原則，3mm未免太大了些
作者: trilemma    時間: 2015-8-3 17:41
luxiang821 發表于 2015-8-3 14:45
! I* Q2 n1 [. y7 Z$ Y+ ]* ^6 M1 {有基準符號嗎？  S" ]) n* `. |7 I. W
蘇聯標準位置度就是一個十字不帶圈，老國標也是沿用這個標法。( ?, K2 T1 j. q' y1 P2 F
3m的位置度太夸張了吧
; B8 P3 n" W& W- ]) Z3 [- x

- Z5 |9 u$ T  k4 @. B0 q

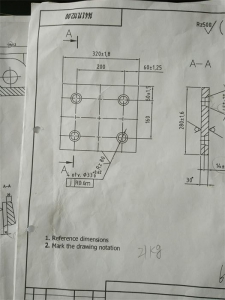

- k/ @3 k5 y& s- d; j. @) w還有這種“j”的公差是什么意思呢+ n. k# ]6 \: _8 E( K5 [& ?
作者: trilemma    時間: 2015-8-3 17:44

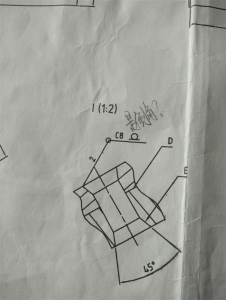

還有這種焊接標法，是點焊嗎？和國標的點焊也是不一樣，還用了全周符號，點焊怎么“全周”呢，C8又是什么意思。。。6 g% _% u; N; Z- W8 @6 [4 ~
9 L) v+ u3 T7 H; Q
" B/ a6 d7 P- g4 ^5 d
作者: qingfeng2005    時間: 2015-8-4 06:55
你還是查詢俄羅斯標準
作者: luxiang821    時間: 2015-8-4 08:52
trilemma 發表于 2015-8-3 17:34 8 `  U& ^6 G, M" `7 F# b' \
傳上來了，就是這個樣子! U# a0 ^' r5 c: k  `
如果說是位置度，m是最大實體原則，3mm未免太大了些

* c' L( _$ A( j; a3 q* n只找到前蘇聯形位公差符號的標準號是：ГОСТ 2.308.68
2 k/ O9 o5 b# _8 \! t7 p+ l1 d具體如何標注，網上沒有找到，就不知道了。
) ]5 f% x, P, [0 x$ n國標里面，對孔組位置度標注時，采用互為基準可以不標基準符號
+ R. g# E  X; V5 e9 m3 V至于那個m，采用最大實體原則的話，國標是和ISO、美標都是帶圈的* Z6 M# m1 {! N9 f1 I. p
蘇聯標準就不知道了，按圖面意思好像是最大實體的意思（m標注的位置）& C8 K% v* a4 Q& Z1 ^( q' Z" b
3mm位置度也不算夸張，斜面上的孔，公差又比較大，倒是有可能。
作者: trilemma    時間: 2015-8-4 09:19
trilemma 發表于 2015-8-3 17:44
1 }8 c3 V- \" S8 B$ }% X9 M3 q還有這種焊接標法，是點焊嗎？和國標的點焊也是不一樣，還用了全周符號，點焊怎么“全周”呢，C8又是什么意 ...
9 I3 p9 ^! z2 c  y# R
這個地方是用鉚釘把兩塊板連接起來，鉚釘一頭用點焊牢固，但焊接的標法有些不明白。1 ], M0 p8 _, \) M
! Q( \0 H* M" ~6 ~
孔口是14×22.5°倒角，這已經在零件圖中表示了。0 H+ d  h8 A& V7 K1 E6 c1 U/ k3 G4 j6 k
作者: trilemma    時間: 2015-8-4 09:23
luxiang821 發表于 2015-8-4 08:52
. _$ o( |+ U! B' e只找到前蘇聯形位公差符號的標準號是：ГОСТ 2.308.68
4 H, Q) C4 V$ s9 Y  x) _/ i* M- i具體如何標注，網上沒有找到，就不知道了。
( p- d! u8 l# o) q0 E$ W國 ...
5 X1 v5 S9 F% `1 C9 D0 M) @
這個標準沒找到，上網找到了ГОСТ 2.308.79的標準，位置度和國標是一樣的了。4 g5 N1 p2 g2 e- s
