標題: SW官網一個CSWP樣題，大家都來試一試啊 [打印本頁]
作者: 水水5    時間: 2015-7-7 10:03
標題: SW官網一個CSWP樣題，大家都來試一試啊
英語不好的要哭了，哇哇哇哇，我英語就不好，% k8 g, a. c; {& w
這要是真考試，連題都看不懂哇。# j9 x4 u. N- a- r2 W' A  w
參加過CSWP的都來說一說感受啊（我沒有參加過）
# j/ L# D! [. b3 x. c( w$ u[attach]358323[/attach]
作者: trilemma    時間: 2015-7-7 12:02
公制(mm,g,s),保留2位小數，零件原點任意，材料黃銅(0.0085g/mm3),一個抽殼一個不抽殼，最后報出零件重量
作者: 水水5    時間: 2015-7-7 13:12
天花板大俠能不能弄點樣題？9 a# L( X3 X$ ~# ~8 Z9 o/ X/ h
或者介紹下CSWP的相關內容？% i( f- M3 I: C2 p  U  H9 S6 s
這個題我覺得比較簡單，復雜的特征都沒有用到" O& h/ M. T2 S; ~% E
@寂靜天花板
作者: trilemma    時間: 2015-7-7 19:14
, \" E! }& H9 b6 B% ~

6 D, l; u# T$ W0 F& J3 L6 |/ r借機會想請教水水兄弟一個問題(想了許久沒什么思路)，下面這個產品（鑄件）弧面板下的凹腔該怎么建模：  u  A+ c1 r. [. l. Z" I
2 l% u+ g2 J) O$ }# p4 `$ ~* f

, U8 C. m2 f  s. o( l9 ]' H! D2 k5 B4 C1 b5 r

8 A# b. B5 x. P7 ]" ^9 ~& ?, c- N我用了拉伸切除，但因?yàn)榘记凰蕾嚨拿媸且粋€(gè)弧面(半徑很大看起來是平面)，所以用拉伸切除做出來的內腔，其腔底是平面，然而按照?qǐng)D紙?jiān)猓坏讘?yīng)該也是弧面，腔立面也應該有一定的“拔模斜度”，也就是說腔立面應該沿著回轉體徑向方向。兄弟能不能幫忙琢磨琢磨，謝謝
作者: 水水5    時間: 2015-7-8 23:28
trilemma 發表于 2015-7-7 19:14 ; A( E8 P/ r. a/ w& z
借機會想請教水水兄弟一個問題(想了許久沒什么思路)，下面這個產品（鑄件）弧面板下的凹腔該怎么建模： ...

8 M# D: O1 m6 M7 E, f- q感謝大俠有問題了能想到我。" o- |' z: p6 n4 M
窯口護鐵吧
4 B6 H# j( D" k0 f5 o: }" r9 \* H也許，這個問題用“彎曲”最簡單了，打孔，開凹槽，也可以拔模，然后彎曲。7 W2 Y. @2 Y' e- K4 a
也許，大俠對彎曲中坐標系的使用不熟悉。* @0 k# O9 w6 C* j
當然，要詳細計算好尺寸。三維也可以檢驗自己畫的到底對不對。我覺得你2134R和7.5度和弧長對不上，限于時間關系，不細想了。無非是護鐵中間留了個安裝的縫隙。5 E. V+ h0 {$ d( s7 P
我只是講方法。層主畫完了繼續討論啊。! X, R) I% q5 [
如果不是用彎曲，直接造型這個彎彎的形狀，我還真沒有什么好辦法。
* x+ ], @$ x$ j, X也許，曲面也能行，限于時間關系，改天再試。9 ~: K+ K1 U0 @3 @; N8 S/ ~- V* R
[attach]358506[/attach]  J9 i7 q6 t* C2 j
[attach]358507[/attach]
作者: 水水5    時間: 2015-7-8 23:34
trilemma 發表于 2015-7-7 19:14 + f( [$ |$ l% H5 r" Y
借機會想請教水水兄弟一個問題(想了許久沒什么思路)，下面這個產品（鑄件）弧面板下的凹腔該怎么建模： ...
$ w" y( U1 k) h: G
' O9 I( n# a" H* V. c
層主積分也不少，我就不傳網盤了( z) x, B) B7 y8 a  }& c
源文件（SW2012）( ?% T* Z* p. D  S# t) u
[attach]358508[/attach]
9 J* c+ B  U/ v
作者: 水水5    時間: 2015-7-9 08:20
trilemma 發表于 2015-7-7 19:14 % q& T( P" e- J, P0 _
借機會想請教水水兄弟一個問題(想了許久沒什么思路)，下面這個產品（鑄件）弧面板下的凹腔該怎么建模： ...
0 D( A- a; ]1 ~+ \$ T/ W! c
過了一晚上，我終于想清楚了圓弧部位的問題" D: ]- z* _% J: C
開始我是直接按7.5度 R2134造型的，結果弧長對不上。) m7 c" C0 N1 U& L# r
應該在我的模型的基礎上，兩側邊在切除一個余量，就是安裝用的縫隙。. m) K/ p4 I: B" R
也許是我一開始理解的不對。
- h0 k1 `: b3 [8 P- {層主畫完了，傳上源文件看看啊# U" p' K" E" ~7 m. W7 D
作者: trilemma    時間: 2015-7-9 13:18
呵呵，多謝水水大俠，先傳一個擋磚圈的圖片，也是用到了彎曲，中性面的設置還不是很熟5 E2 r4 I$ V0 H" K$ K0 n( ?
% c% B- M5 b2 J' K7 o

6 Z+ [. M  j, c; y
作者: trilemma    時間: 2015-7-9 13:25
本帖最后由 trilemma 于 2015-7-9 13:44 編輯
& a+ b8 d+ r2 x" {9 N# |. G
水水5 發表于 2015-7-9 08:20 * r, i' j* h& a
過了一晚上，我終于想清楚了圓弧部位的問題
4 m1 b# \2 Z% @& t8 H開始我是直接按7.5度 R2134造型的，結果弧長對不上。2 n" s& [& [, [1 e
應該 ...

5 I% H& T4 k$ v: `9 f; g凹腔應該在沉孔背面，另外沉孔、光孔倒是應該彎曲后再旋轉剖切出來，不然和螺栓頭配合面貼不嚴了。。我再畫畫( B" a5 a0 x2 P
作者: 水水5    時間: 2015-7-9 19:06
trilemma 發表于 2015-7-9 13:25 ; D5 k5 F  K" P: f
凹腔應該在沉孔背面，另外沉孔、光孔倒是應該彎曲后再旋轉剖切出來，不然和螺栓頭配合面貼不嚴了。。我再 ...
9 D4 b) F' B/ e3 Y- L$ Z  h
非也，如果異型孔在彎曲前面，肯定是一起彎曲的。試著把彎曲加劇，就能看到了，有圖為證。; C9 P# h$ R8 d
[attach]358587[/attach]& [( J& I4 M" z* ]* C, w
& }* E' M) z" Y  I. n2 m
另外，如果彎曲后再做螺栓孔，那么螺栓孔的軸線就不能通過大窯截面的圓心了，我認為并不好。
; ?3 j9 r0 t5 K# I- v# r6 A至于與螺栓貼合的問題，可以在加工的時候hu平。其實也都是一個意思。彎曲完之后建異型孔也是一樣，要建參考基準面就是了。
作者: trilemma    時間: 2015-7-9 19:44
水水5 發表于 2015-7-9 19:06
8 j$ d' Y* @$ _$ ^4 x非也，如果異型孔在彎曲前面，肯定是一起彎曲的。試著把彎曲加劇，就能看到了，有圖為證。
+ @6 @+ |3 ]6 j, I! Z. p
我知道實際加工和建模不一樣，只是覺著建模應該可以體現出實加工的結果。彎曲后，再建兩個孔，我用旋轉切除，軸線可以通過回轉體中心啊？沒理解3 }4 M$ _/ F% v; R" }. m! P$ G  \
作者: trilemma    時間: 2015-7-9 20:09

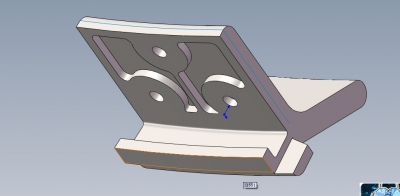

凹腔經過彎曲，已經滿足要求了
5 F9 ?. B* w1 ?, M! A2 e3 R1 h
  }8 e$ _& U- a( q
4 h" R1 f+ [6 x  w6 Z' X
作者: trilemma    時間: 2015-7-9 20:20

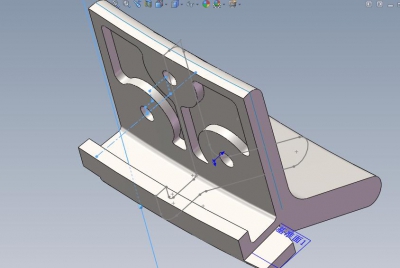

做輔助平面通過回轉中心，和對稱平面成1.875°角，以輔助平面做草圖，回轉中心線定位好，旋轉切除，應該可以？
8 B! a* `1 G3 a: @$ V! x( J! z8 S! p* i& G4 x, l% ~
  Y% G  Q# f& W, i& _/ g1 [
( b: k7 O3 K# m, C' G0 h: [$ c, z
作者: 水水5    時間: 2015-7-10 07:25
本帖最后由 水水5 于 2015-7-10 07:29 編輯 # M) y  n3 f! s  J  s
trilemma 發表于 2015-7-9 13:25
/ ]! W2 h' ~3 G8 Z( q凹腔應該在沉孔背面，另外沉孔、光孔倒是應該彎曲后再旋轉剖切出來，不然和螺栓頭配合面貼不嚴了。。我再 ...
; F+ Y  Q7 H: `, V% D
彎曲后做異形孔，孔的定位確實還比較麻煩，我沒有想到好的辦法，層主能否試一下，貼個圖上來？* K7 Q, ~; G- v& c% T: {8 |

! j# ?/ l- @$ _8 t5 u( I$ D- m剛剛沒看見后面的回復。做的挺好。做個草圖，有助于做參考基準面
作者: trilemma    時間: 2015-7-10 11:09
水水5 發表于 2015-7-10 07:25
+ F# ^7 P% \7 Q% E! T. h( a彎曲后做異形孔，孔的定位確實還比較麻煩，我沒有想到好的辦法，層主能否試一下，貼個圖上來？
1 s8 @& Z7 |* h; Q
, i4 C  R2 F5 t2 m0 b  Z2 ~剛剛沒 ...
6 B0 D% g: m9 D+ B5 Z

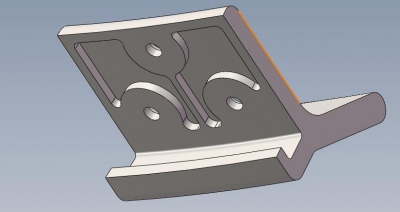

附件是我后來做的4 U9 m4 P$ Z% c& }2 o) m& U
[attach]358648[/attach]& [: `/ C# P; e: a7 @$ x* n! o/ L
