標題: 關于機加中的裝夾部位如何加工的疑問 [打印本頁]

作者: zlh19871029 時間: 2015-6-18 13:48
標題: 關于機加中的裝夾部位如何加工的疑問
我們知道一般需要裝夾
假如車外圓，裝夾在外圓，請問裝夾部位豈不是干涉了，裝夾部位就車不到了或者說和刀具干涉了，求解釋。

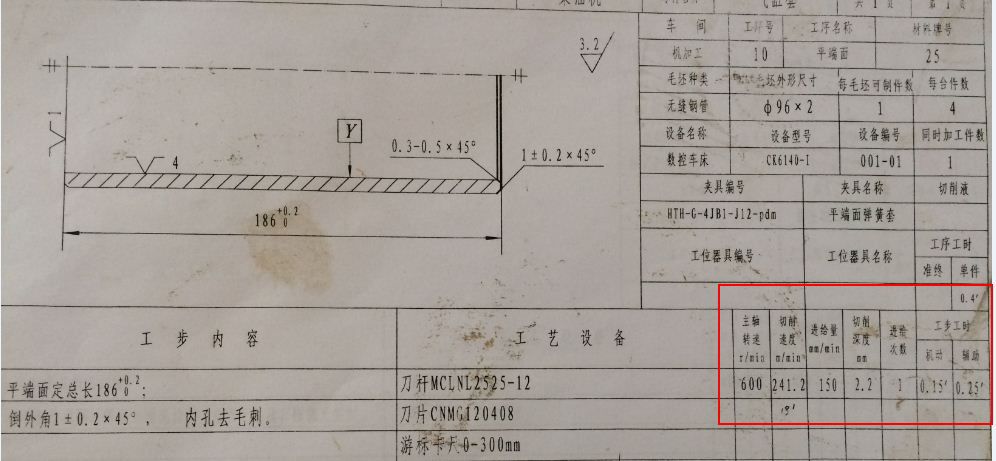

另外，如下圖，數字1和4是什么意思啊？

作者: hoverin 時間: 2015-6-18 14:45
1和4是定位啊 Y是液壓脹緊內孔啊，怎么會干涉啊

作者: 小胖1011034101 時間: 2015-6-18 14:59
1和4是定位符號，靠端面和內孔定位。

作者: Lixinwu 時間: 2015-6-18 15:13
1和4是定位的基準點數,其標注是錯誤的,人門都知道,三點為一平面,再精致的端面和內孔都不可能打到絕對的理想輪廓,這里端面是對的,但內孔應該是3,彈性漲套,一般是按三等分制造和設計的,除非內孔直徑太小沒辦法制造才設計成四等份.

作者: seekfor 時間: 2015-6-18 18:39
1和4是夾具限制的自由度數；管子裝入，靠到端面后液壓芯軸漲緊；
去現場看一眼不是什么都清楚了；

作者: 牙刷刷牙刷 時間: 2015-6-18 21:35
一、1和4是限制的自由度數，六個自由度還有一個沒有限制，
二、看你的材料和工藝，無縫鋼管，只要車兩頭端面，倒角；不明白你說的干涉是什么

作者: Enginer 時間: 2015-6-18 22:24

Lixinwu 發表于 2015-6-18 15:13 ) f7 p1 b) C! {" s$ h0 F9 M
1和4是定位的基準點數,其標注是錯誤的,人門都知道,三點為一平面,再精致的端面和內孔都不可能打到絕對的理想 ...

同意風007 ，標注沒有錯的。

作者: fly402418688 時間: 2015-6-19 19:35
學習了

作者: 荊棘荒原狼 時間: 2015-6-20 10:53
牙刷說的很對啊，這是現場操作工藝卡，很詳細啊。要我寫，直接按圖加工。。。哈哈

作者: 棚子670 時間: 2015-6-20 20:51
學習

作者: 山中漁人 時間: 2015-6-23 10:02
本帖最后由山中漁人于 2015-6-23 10:10 編輯

看來樓主對加工這塊理解不是很深，建議多下車間看看！
一般加工外圓工件內孔平面定位或頂尖單頂與雙頂。加工內孔才用外圓裝夾，這是基本裝夾法。
至于1和4就是平面內孔定位法，就工藝上看是用內漲夾頭四點接觸！
內漲夾頭有三等分，四等分還用六、七、八等分都有，這要看加工工藝與材料的變形程度與厚薄來定的，三、四等分用的最多
