標題: 機床上，行程開關為什么要裝3個擋塊？ [打印本頁]
作者: 我愛吃生煎    時間: 2015-6-15 19:48
標題: 機床上，行程開關為什么要裝3個擋塊？
本帖最后由 我愛吃生煎 于 2015-6-15 19:49 編輯
3 H* }' C% g4 u, I- y4 l* |! \5 T8 b: ?& }* b/ n
今天在給機床安裝行程開關的時候，看見圖紙上面要裝3個行程開關的擋塊（圖紙上標的不是很清楚，只是標了要滿足600mm的行程，沒有給出具體位置），一直沒搞明白為什么要裝3個行程擋塊，所以貼出來求教大家（本人剛進公司不久，還處于菜鳥階段，我師傅因為工傷已經好幾個星期沒來了，現在公司就我一個人裝這個，問車間主任，他也不是很懂）。下面有圖。5 o2 i3 B. u- `, G/ }2 R: @

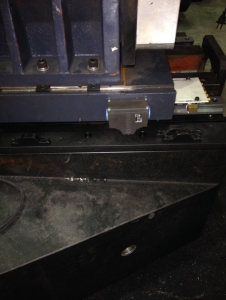

1.從正面看（圖片可能不是很清楚，請見諒）7 A# ?' q- z! h" a( ?! X7 J
! z7 k* h3 Q9 X5 U/ ~

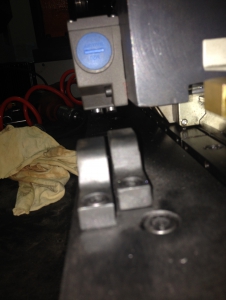

2.從上圖右邊看
1 Q  v" D% {( |0 P/ |$ U& K# r7 R

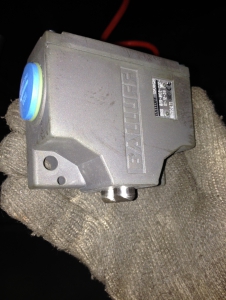

3.行程開關（有2個觸點）+ s% S# F5 ]/ w! d3 R0 R( e
2 r6 i7 [% }+ j8 p) B' C) W  d1 s
作者: pain    時間: 2015-6-15 19:53
就1個怕失靈，出事故。2個都失靈的情況就很少了。
作者: 鑫森淼炎垚    時間: 2015-6-15 19:54
定最大行程的。
作者: beyond440208    時間: 2015-6-15 19:56
正負限位 原點
作者: 龍游大海    時間: 2015-6-15 20:37
應該是一個原點，另外2個正負限位
作者: 我愛吃生煎    時間: 2015-6-15 20:39
pain 發表于 2015-6-15 19:53 / f9 s9 z! E! `# {! B
就1個怕失靈，出事故。2個都失靈的情況就很少了。

9 f1 J: \& M+ |5 k同在右側的2個行程擋塊距離是不同的，應該不是怕失靈（要不然距離是會放相同的）
+ @' o9 N: x% Q) G
作者: HC小丁    時間: 2015-6-15 21:04
本帖最后由 HC小丁 于 2015-6-15 21:36 編輯
" U. j) a9 I. \! h& }% _
pain 發表于 2015-6-15 19:53 , ~; k; ~& ^; r9 F! Y' ^: w2 s6 c
就1個怕失靈，出事故。2個都失靈的情況就很少了。
. }+ C) ^  U8 C' N" M, g9 E
不是這樣的！這種多為增量編碼器，開機需要回零的，機床不知道零點在哪，回零速度快，快到的時候需要碰觸這個接近開關減速到F500左右再碰觸零點開關，回零到位，機床停止！這就是兩個觸點了，一般開機超程只會碰到零點多一點，機械坐標顯示正值（正常都是負的），這時候就軟超程報警了，按復位就可以消除報警，往負方向開一點即可，還有些情況是可能硬超程的，比如機械故障，電路信號故障或者操作不當，就可能沖出超程零點很多，當然不可能讓你把工作臺開掉吧？？？?。。【陀辛擞蚕尬挥|點，碰上這，床子就斷強電了，大的龍門機，液壓也就停了，伺服直接斷電，就動不了了，也是對電器發生不可靠情況的絕對保護，這是就需要按下超程解除上電后，有液壓的啟動液壓系統，稍后再往負方向開即可。。。。
2 n9 ]  U# ^: d) B: G! z8 j4 R
作者: 南瓜1號    時間: 2015-6-15 21:25
老大 碰塊不是這么裝的/ t+ T7 b% c# z, X7 i3 b& ]/ @
一般是安裝在鋁型材上  那個比較直觀   碰撞塊是裝在這個上面
作者: 南瓜1號    時間: 2015-6-15 21:26
有需要的可以聯系我啊
作者: HC小丁    時間: 2015-6-15 21:37
HC小丁 發表于 2015-6-15 21:04
5 n9 l* L; F* U3 C不是這樣的！這種多為增量編碼器，開機需要回零的，機床不知道零點在哪，回零速度快，快到的時候需要碰觸 ...

: B/ v3 _4 F2 c系統問題吧，編輯的時候沒有，提交了就有了，你問問老鷹) a3 i' W; E9 z
作者: 劍南春17385    時間: 2015-6-15 23:16
學習了，謝謝大家！
作者: 機械白癡YY    時間: 2015-6-17 11:41
這種一般問電工就清楚。
作者: xiong11768    時間: 2015-10-24 10:06
保護開關的。過度會損壞電子開關
作者: 孤夜星雨    時間: 2016-11-14 16:15
HC小丁 發表于 2015-6-15 21:04
( M" U" P2 L; u/ j$ b8 N$ b不是這樣的！這種多為增量編碼器，開機需要回零的，機床不知道零點在哪，回零速度快，快到的時候需要碰觸 ...
( Q6 _7 E/ y% F0 K
有道理，學習了
* o0 x$ i* F7 _) N0 {5 o0 j/ R
作者: 逝水丶    時間: 2016-11-15 11:56
我愛吃生煎 發表于 2015-6-15 20:39
7 `2 K4 ?9 E0 W0 ^7 g! J  T同在右側的2個行程擋塊距離是不同的，應該不是怕失靈（要不然距離是會放相同的）

( O; r( x3 e* W. ?+ K, a還有一種復位方式就是二次復位，首次復位超過限位開關一點行程，然后再低速反向尋找限位開關（復位點）。/ Y1 ]7 d: _2 L' ?( v; E( v
作者: ly854128475    時間: 2017-7-25 16:39
一般有的后面還有限位開關 還有自動斷電開關，急停開關，這個就是安全和損失，一般要是失靈沒人還好，要是有人在就打到人就是人命，等著賠錢吧
作者: jiangdayuan    時間: 2017-7-29 16:40
正負最大直，還有一個回零點
