標題: 角接觸軸承正確安裝方式 [打印本頁]
作者: jh20081223    時間: 2015-5-10 09:29
標題: 角接觸軸承正確安裝方式
[attach]352766[/attach]
6 k. a3 D0 X: H
1 Q! A" P7 H7 _* [$ D! h( p0 c" ^3 X) _今天和一同事爭執角接觸軸承的安裝方式，搞的我自己現在也糊涂了。# z0 o: s% q% ?% [+ D
如圖，兩只角接觸軸承背靠背安裝，軸上是需要留個臺階，然后分別從軸的兩端套進去（如1）；還是兩只軸承直接并排套到軸上面（如圖2）；在我記憶中，圖2的應該是正確的，但是我被別人問起圖一為什么不對，容易出現什么狀況時，我也解釋不清楚，希望朋友們指點指點~~~
; P+ p% t2 c! @
作者: 淺川    時間: 2015-5-10 09:46
按1也叫配對？
作者: Cavalier_Ricky    時間: 2015-5-10 09:47
1）一定要選擇角接觸軸承的理由是什么？9 h/ a* M! E+ c. [% w3 y1 O& Z
2）角接觸軸承是干嘛用的？0 P0 ^4 g( D# }3 J
作者: 浣溪沙    時間: 2015-5-10 09:48
要看外圈定位還是內圈定位了。。。。。。。。目前，你這個問題，就是人站在門口，一只腳在外，一只腳在內，你說我向外走還是向走。
作者: jh20081223    時間: 2015-5-10 09:49
浣溪沙 發表于 2015-5-10 09:48 ; p( I# N/ h$ R) G0 |8 j2 f
要看外圈定位還是內圈定位了。。。。。。。。目前，你這個問題，就是人站在門口，一只腳在外，一只腳在內， ...
& F7 [& j7 u( K2 A
外圈定位的，用定位圈壓死的   圖只是個示意
1 B) o- s, |) Y9 ?+ ]# ?
作者: jh20081223    時間: 2015-5-10 09:52
Cavalier_Ricky 發表于 2015-5-10 09:47 ; M* L: ]3 e1 N
1）一定要選擇角接觸軸承的理由是什么？
4 G( X6 t. e5 n  }6 L; |2）角接觸軸承是干嘛用的？
& N: F! A$ y+ a# n: N3 ?" T$ }2 j
高轉速，雙向軸向力，方法有很多種，但是比較傾向角接觸4 g0 K1 A' Z, c2 K7 i9 ]
作者: 淺川    時間: 2015-5-10 10:00
淺川 發表于 2015-5-10 09:46
& }; k# W' e1 {7 T# o1 ^2 f按1也叫配對？
0 K, c3 s" S! Y$ M
有間距，其中一個徑向受力會不好* D+ \0 q6 I$ |/ t/ v3 q
假如中間距離足夠大，就不叫配對了，是不
! L$ U8 [+ s$ X, A
作者: jh20081223    時間: 2015-5-10 10:08
淺川 發表于 2015-5-10 10:00
3 p, t$ ?* y; t有間距，其中一個徑向受力會不好( [+ P0 Q. ^# U: r9 [$ [+ f) ^* O
假如中間距離足夠大，就不叫配對了，是不

& y, e# G) `% L" Q- \& f[attach]352767[/attach]
# F+ S9 M9 @! L0 f* N8 }9 w! u& t0 W* `: t
! ~4 k' W9 {* y- B+ Z

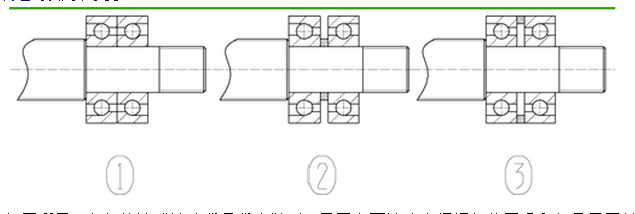

說白了就是這樣的三種安裝方式，哪一種更科學
; X3 H9 o0 Y) j1 K! f7 n
作者: 浣溪沙    時間: 2015-5-10 10:13
jh20081223 發表于 2015-5-10 10:08
) K, s  l) _6 A/ k* Z; c8 A說白了就是這樣的三種安裝方式，哪一種更科學

6 q4 x; }2 v( t  O' S+ ^32 g" P. V* v! O3 g$ o" J
作者: 浣溪沙    時間: 2015-5-10 11:00
浣溪沙 發表于 2015-5-10 10:13
/ l; z& k9 E' L! a8 \' c3

1 l, g: q" |) E1 _雙列的，剛性好些，就如昆明機床廠出的雙面鏜，主軸就是雙列的，5 B# }3 o, I- w" o/ _: N
角接觸球軸承軸向間隙可以少量的調整。但軸向力大，單純的用角接觸球軸承軸，就不經濟了。
& H1 K' @+ {# o, Q3 T& L
作者: 害怕伏櫪    時間: 2015-5-10 13:58
本帖最后由 害怕伏櫪 于 2015-5-12 16:16 編輯 7 ~$ N1 [( _3 N" X! S7 d% D! o
% y: k; ^3 p6 e6 I
角接觸軸承必須在有軸向力的情況下才能正常運轉，這個力用多大，那是在不同工況下的考慮。至于用一個還是配對，甚至多個，再多的所謂使用方式，都不會否定這個前提。" G4 j5 b2 V5 J: [
在成組配對或更多角接觸軸承一起使用時，規范的、正確的做法是軸承其中一組必須內外圈限位，其它的內外圈至少一個必須軸向限位，不能自由在軸向游走。0 j' \1 L3 T8 o3 \& a1 E& C
根據上面兩個原則，請樓主和已經發言的諸位對照一下，看看你們對 角接觸軸承的使用和安裝是糊涂還是清楚。
作者: 浣溪沙    時間: 2015-5-10 14:49
害怕伏櫪 發表于 2015-5-10 13:58
& i2 V5 ~: V3 U. |角接觸軸承必須在有軸向力的情況下才能正常運轉，這個力用多大，那是在不同工況下的考慮。至于用一個還是配 ...

+ n: l1 X, r8 }* G我的工作中多次遇到，比如平磨床主軸，原來是軸瓦的，就必成這軸承。效果顯著/6 S5 C- j; x/ B, I& h8 S& t( O
作者: jh20081223    時間: 2015-5-12 15:00
害怕伏櫪 發表于 2015-5-10 13:58
( f9 i1 ]7 L0 q1 t+ y9 f6 x角接觸軸承必須在有軸向力的情況下才能正常運轉，這個力用多大，那是在不同工況下的考慮。至于用一個還是配 ...

. T! t. I8 W, E7 @0 v9 H, t' L* B& c* O; P0 l. T+ S! p0 {4 [! L

3 A( G- E- i) l, S3 M7 S* V6 E您好，謝謝指點，您的意思1不對，2/3都可以對么？
# `0 j: M& H( Q1 h
作者: 灰澀    時間: 2015-5-12 16:37
又長知識了
作者: jh20081223    時間: 2015-5-13 09:17
jh20081223 發表于 2015-5-12 15:00 ( |2 H9 y( N* j
您好，謝謝指點，您的意思1不對，2/3都可以對么？

, H( f: s- X& g) _  Y[attach]353100[/attach]7 j% U% ]- s7 R) w0 m, H: M

2 M: H& `+ I. x, m8 o' G8 O老師傅，謝謝您的耐心解答。現在問題來了，1/2/3都可以對么？那軸向力承受能力，哪個安裝更強一些？（調整墊預留了同樣的游離間隙）冒昧問一下，可否留下您的QQ
作者: xue428032    時間: 2015-5-14 22:00
jh20081223 發表于 2015-5-13 09:17 ; D4 M$ k) z- x  k
老師傅，謝謝您的耐心解答。現在問題來了，1/2/3都可以對么？那軸向力承受能力，哪個安裝更強一些？（ ...
+ s" ~( J3 {. c) g7 F0 ]
很少看見面對面安裝啊+ I2 Y8 J9 g  q
作者: wmk312088846    時間: 2015-5-16 10:11
高速線材精軋機內的角接觸球軸承安裝方法是樓主說的第2種
( u$ ]- i5 [, z4 A% N- v& S9 w但方向反了- i! p/ |$ q' W/ z& L9 ~0 @; W
( j" a5 i* V& }3 P

& _/ D4 D! c7 Y4 A# p$ n9 {面對面安裝的
