標題: 自動吹氣怎么裝 [打印本頁]
作者: sbams    時間: 2015-5-8 09:20
標題: 自動吹氣怎么裝
想裝一裝自動吹氣就是用個接近開關跟時間繼電器還有個電磁閥，用途就是時間繼電器設置幾秒當靠近接近開關，就馬上吹氣，幾秒后就斷氣！這樣要用那種繼電器？還有怎么接？; B6 t* E/ g# E# f# {- q
作者: Cavalier_Ricky    時間: 2015-5-8 10:33
延時器。。。         接線法，在殼子上畫著。。。
作者: 鑫森淼炎垚    時間: 2015-5-8 10:33
用時間繼電器。。
作者: fj6174    時間: 2015-5-8 11:37
是啊 時間繼電器上面有接線圖的  這個有點電工基礎都不是很難的
作者: bearboy88    時間: 2015-5-8 11:40
接近開關一到作，信號給到時間繼電器和吹氣電磁閥，時間繼電器動作并開始計時，時間到，停止吹氣。延時斷開時間繼電器
作者: sbams    時間: 2015-5-8 13:09
bearboy88 發表于 2015-5-8 11:40
9 n4 K! `9 o2 g* e接近開關一到作，信號給到時間繼電器和吹氣電磁閥，時間繼電器動作并開始計時，時間到，停止吹氣。延時斷開 ...

, c3 @( `# I$ F# Y6 O這3種是不是電壓要一樣的
+ F) t$ W! C5 j5 D8 F
作者: sbams    時間: 2015-5-8 13:20
bearboy88 發表于 2015-5-8 11:40 6 U* D. ~: y, u. p" N2 J5 B6 y9 g
接近開關一到作，信號給到時間繼電器和吹氣電磁閥，時間繼電器動作并開始計時，時間到，停止吹氣。延時斷開 ...
# i* Y9 t+ s1 R
還有這電磁閥我要買二位三通的還是二位五通的$ `+ _, `0 M; y! u) y4 h8 y
作者: bearboy88    時間: 2015-5-8 18:03
sbams 發表于 2015-5-8 13:09
6 `. ~" U; @' R2 {' n( V這3種是不是電壓要一樣的
1 l/ H7 t- [% i( m
最好一樣，方便接電路，如果不一樣需要加中繼
) ~6 M* @5 m- m
作者: bearboy88    時間: 2015-5-8 18:04
sbams 發表于 2015-5-8 13:20
& I1 U8 N) w! q- M' q2 \. c) ?  @' O還有這電磁閥我要買二位三通的還是二位五通的

- ?# c7 M& `0 a' a" ~為什么要用5通的呢？？
2 ]( e5 s. u, q3 G! ?
作者: sbams    時間: 2015-5-9 09:05
bearboy88 發表于 2015-5-8 18:04 " `  l9 g3 B3 Z0 q9 B# D
為什么要用5通的呢？？

2 g; i; ?) @% h1 j& `- w( i  b那幾通的，一進一出好像氣壓很小
/ `& P6 T" W5 {* Y4 n$ S
作者: liuboy    時間: 2015-5-10 22:04
sbams 發表于 2015-5-9 09:05
& p8 f9 ?: q: v- `. R5 J- R那幾通的，一進一出好像氣壓很小

8 q& E* i  }+ _3 J; v) k8 M氣壓和幾通的閥沒有關系，閥的作用只是開閉和換向，你選用兩位兩通DC24V的就可以了，一位通氣一位截止。繼電器，電磁閥都是用24伏電壓，感應器控制時間繼電器線圈的得失電，從而控制繼電器觸點的閉合，繼電器觸點的閉合控制電磁閥線圈的得失電，從而控制閥芯換向。
1 @7 J" {. f* |% c5 Q# R+ b
作者: sbams    時間: 2015-5-15 22:12
bearboy88 發表于 2015-5-8 18:04
+ u7 h0 ?: P+ M+ l; ]4 S為什么要用5通的呢？？

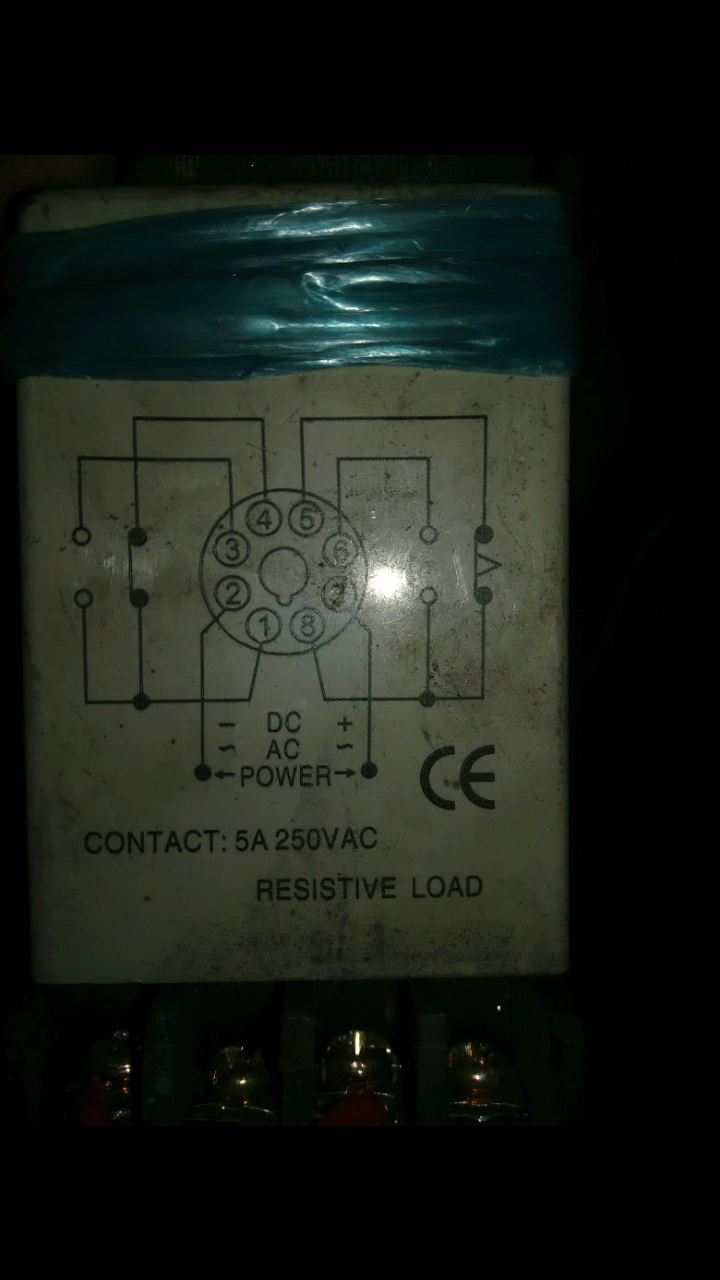

; m8 f9 S* p% Y8 I (, 下載次數: 62) 我要用這個時間繼電器來控制延遲斷電，接近開關是二線常開的，電磁閥，時間繼電器，接近開關的線要怎么接/ c* [( D6 X: z& _
作者: sbams    時間: 2015-5-15 22:15
liuboy 發表于 2015-5-10 22:04 * _2 x- u$ z( @! r8 o0 S
氣壓和幾通的閥沒有關系，閥的作用只是開閉和換向，你選用兩位兩通DC24V的就可以了，一位通氣一位截止。繼 ...

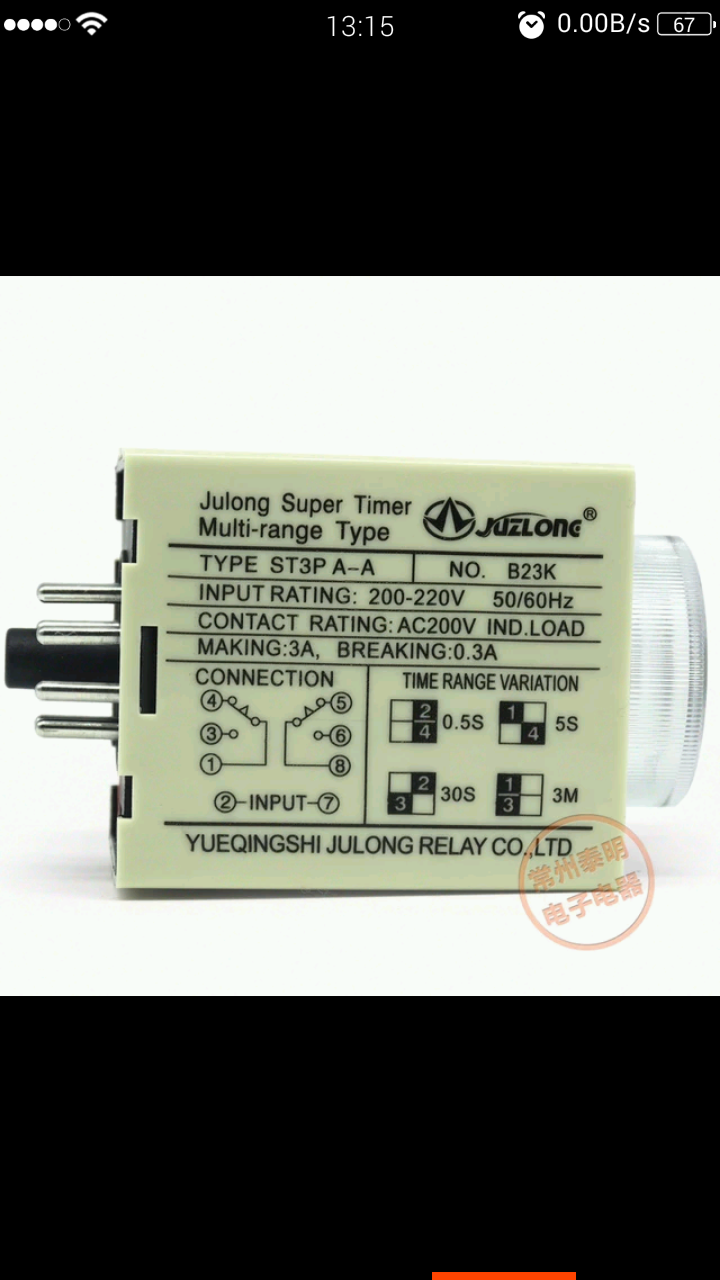

* X! J7 J; s# A& S( }這種時間繼電器要怎么接在二線接近開關跟電磁閥上，都是交流220v的/ x4 h& Z5 N0 E% K
作者: sbams    時間: 2015-5-15 23:52
bearboy88 發表于 2015-5-8 18:03 : S2 J- T% i& U! a* n6 K. M# U* M
最好一樣，方便接電路，如果不一樣需要加中繼

+ n. ?. Y) i: w, s這時間繼電器這樣接對嗎？電磁閥接2-7，電源接1-7，接近開關接4-2對嗎
1 X( l, _0 l& P0 |. I
作者: liuboy    時間: 2015-5-16 07:44
sbams 發表于 2015-5-15 22:15 8 b6 w+ r% j  ?) y; N; J
這種時間繼電器要怎么接在二線接近開關跟電磁閥上，都是交流220v的
0 ?* _3 f$ l' L, P3 o
接近開關和線圈27串起，41是常閉，43常開，電磁閥線圈和43串起，這樣感應開關得到信號，27得電，43閉合，電磁閥接通換向。時間轉動上面圓蓋設定。1 [. [( _. c- K( ^
作者: sbams    時間: 2015-5-16 08:36
liuboy 發表于 2015-5-16 07:44
. f; P" i/ }' x( D0 m1 ?+ N接近開關和線圈27串起，41是常閉，43常開，電磁閥線圈和43串起，這樣感應開關得到信號，27得電，43閉合， ...
8 m' v% K. X8 }0 @9 |' ^3 R3 k
那電源接哪？我那樣接不對嗎？, t7 V2 h- N8 `% ~+ I* p8 l
作者: liuboy    時間: 2015-5-16 09:51
sbams 發表于 2015-5-16 08:36
; S. j% @" _% i1 n$ |- u那電源接哪？我那樣接不對嗎？

# z9 H& H8 o* j3 o你是完全不懂電啊，你那樣接完全是亂接，電源肯定是由感應開關接入繼電器線圈流出，從繼電器觸點流入，電磁閥線圈流出啊！; T& ~- M# r& b- j+ \6 p8 O
作者: sbams    時間: 2015-5-16 10:08
liuboy 發表于 2015-5-16 09:51 . w: U2 q6 a& h5 D5 N" l
你是完全不懂電啊，你那樣接完全是亂接，電源肯定是由感應開關接入繼電器線圈流出，從繼電器觸點流入，電 ...

& W; i$ r0 ~2 k6 w8 s那應該怎么接
! o' g, O5 ?" k5 {
作者: 小羊tec    時間: 2015-5-17 22:07
把燈泡換成電磁閥 S 換成接近開關# n4 }$ f4 X6 L! F9 [) [
作者: sbams    時間: 2015-5-18 09:11
小羊tec 發表于 2015-5-17 22:07
3 w6 d. X3 P; \! \. j把燈泡換成電磁閥 S 換成接近開關
4 Q+ R" W2 S( n
這樣接是延時通電，不是延時斷電. V0 b3 x: u; p0 l/ w2 `9 C- G" |0 l1 d$ c
作者: 龍游大海    時間: 2015-5-18 20:36
就是控制氣閥
作者: sbams    時間: 2015-5-18 21:28
[attach]353762[/attach]這樣接就能實現瞬時觸延時斷電% ]9 F5 M9 f+ O5 s
作者: sbams    時間: 2015-5-18 21:30
這樣接就能實現瞬時觸延時斷電！[attach]353765[/attach]( B9 W' _0 ^! t* `% `* ^9 {" p9 @6 U
作者: sbams    時間: 2015-5-18 21:31
這樣接就能實現瞬時觸延時斷電！[attach]353766[/attach][attach]353765[/attach]
; x: B/ y- S+ s( H3 I; X6 A0 j
作者: sbams    時間: 2015-5-18 21:36
這樣接就能實現瞬時觸延時斷電！[attach]353768[/attach]
/ C; k9 G" r% N% Z) ^. Q+ g" J8 |
作者: sbams    時間: 2015-5-18 21:47
[attach]353770[/attach]
作者: 兵哥017688    時間: 2015-8-14 14:19
如你的電磁閥電壓跟時間繼電器相同，不用另加繼電器也可以的。
作者: wanglinzhi664    時間: 2015-12-6 21:02
學習
