標題: 求教：定位銷相對位置公差 [打印本頁]

作者: nfhero 時間: 2013-8-23 20:17
標題: 求教：定位銷相對位置公差
本帖最后由 nfhero 于 2013-8-23 20:18 編輯

求教：這兩個銷子配合是一樣的，相對尺寸60、120的公差怎么給。（為了能夠拍的更清楚我把120那個拉的短了點）

作者: gopx1 時間: 2013-8-23 20:37
銷控一半是配鉸的，可以先鉆底孔預留一定公差

作者: zhouyuchx 時間: 2013-8-23 21:29
愚見覺得定位銷孔要兩工件配合加工

作者: nfhero 時間: 2013-8-23 21:40

zhouyuchx 發表于 2013-8-23 21:29
愚見覺得定位銷孔要兩工件配合加工

我也覺得配鉆比較合適純學術一點這個公差有沒有辦法算

作者: nfhero 時間: 2013-8-23 21:41

gopx1 發表于 2013-8-23 20:37
銷控一半是配鉸的，可以先鉆底孔預留一定公差

我也覺得配鉆比較合適純學術一點這個公差有沒有辦法算

作者: Twiney123 時間: 2013-8-23 21:50
從自由度的角度來說這是一種過定位！

作者: 瀟湘＆竹劍 時間: 2013-8-23 22:29
和我們公司變速箱離殼上定位銷類似，具體的位置度不知道怎么算出來的，可能根據經驗定的吧

作者: mfka 時間: 2013-8-23 22:53
都是配作。
要計算也可以，結果是位置尺寸公差等級相當的高，加工成本很大的。

作者: nfhero 時間: 2013-8-23 22:55

mfka 發表于 2013-8-23 22:53
都是配作。
要計算也可以，結果是位置尺寸公差等級相當的高，加工成本很大的。

權當討論求教方法

作者: nfhero 時間: 2013-8-23 23:16

nfhero 發表于 2013-8-23 22:55
權當討論求教方法

試試看謝了

作者: 歐陽絕痕 時間: 2013-8-24 01:27

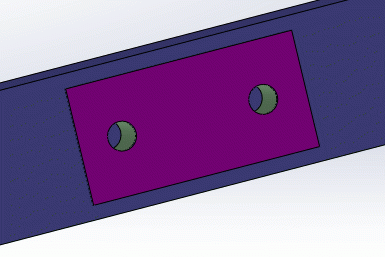

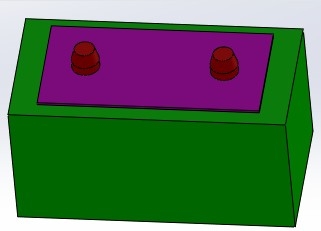

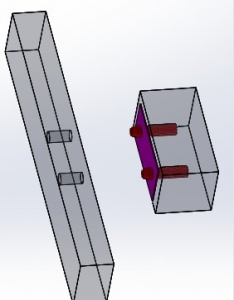

我做一些小治具時也遇到類似問題，有個零件有兩個圓孔，另一個零件同樣有兩個圓孔，理論上這兩個零件的圓孔中心距是相等的，要求把零件1貼到零件2上，為了提高效率，我做了一個小治具，用一個金屬塊，上面安裝兩個銷，然后把零件1放于銷上，再把零件1貼于零件2上。怎樣才能保證零件1一定能放在兩個銷上，又不會誤差過大，同時零件1貼在零件2上時對應孔同心度不至于偏的太大？假設零件1和零件2圓孔大小一樣

作者: 歐陽絕痕 時間: 2013-8-24 02:00

作者: 歐陽絕痕 時間: 2013-8-24 02:01
http://www.ytsybjq.com/home.php?mod=space&uid=870567&do=album&picid=76116#pic_block

作者: 歐陽絕痕 時間: 2013-8-24 02:01
http://www.ytsybjq.com/home.php?mod=space&uid=870567&do=album&picid=76117#pic_block

作者: 歐陽絕痕 時間: 2013-8-24 02:03

作者: lmgx888 時間: 2013-8-24 09:30
安裝也是配做的，要不然不行啊

作者: 德富gd 時間: 2013-8-24 10:19
不知道樓主所做是什么,是零件嗎,是治具嗎?如果是治具,銷孔定位,螺孔鎖緊,另外你加工銷孔要有基準,工藝上我一般情況上比較少給公差,常標配作,如果標公差,要計算累積公差,有基準作位置度公差,個人愚見,也許有錯

作者: yinzengguang 時間: 2013-8-24 15:52
覺得該配打，沒有親眼見過，越來越覺得下車間的重要性

作者: nfhero 時間: 2013-8-24 18:35

德富gd 發表于 2013-8-24 10:19
不知道樓主所做是什么,是零件嗎,是治具嗎?如果是治具,銷孔定位,螺孔鎖緊,另外你加工銷孔要有基準,工藝上我一 ...

應該算治具吧 60的尺寸是以中間為基準的 120以其中一個中心線作為基準但具體怎么算我還是一直沒想明白

作者: 傲骨寒霜 時間: 2013-8-24 20:51
我也和你有同樣的疑問？等你知道了請告訴我下。謝謝

作者: 德富gd 時間: 2013-8-27 07:37

nfhero 發表于 2013-8-24 18:35
應該算治具吧 60的尺寸是以中間為基準的 120以其中一個中心線作為基準但具體怎么算我還是一 ...

我都采用兩個邊面作為基準,不能用中心線作為基準這樣方便加工及裝配配對

作者: 涵2012 時間: 2013-8-27 21:15
60 + -0.02 120 + -0.02

作者: nfhero 時間: 2013-8-28 20:12

涵2012 發表于 2013-8-27 21:15
60 + -0.02 120 + -0.02

怎么算的

作者: ㄅｖ1p°聰 時間: 2013-8-31 12:19
我們公司做檢夾具的，一般這種公差會定在+-0.02

作者: baobinbin1989 時間: 2013-8-31 16:00
直接標注配作

作者: 龍野 時間: 2021-11-19 19:51

歐陽絕痕發表于 2013-8-24 02:01
http://www.ytsybjq.com/home.php?mod=space&uid=870567&do=album&picid=76117#pic_block

無法打開呀！！
