標題: 大家一起：曬曬工作中運用數學的實例！ [打印本頁]
作者: mfka    時間: 2013-7-9 17:37
標題: 大家一起：曬曬工作中運用數學的實例！
本帖最后由 mfka 于 2013-7-9 20:40 編輯 ) P& |3 U+ {4 T: I9 X0 I

2 s9 t% p; y" x) V! C; e4 j& I　　機械離不開數學，工作對數學的運用各有不同，曬曬工作中運用數學的實例。 在曬數學實例中，沒有高級數學和初級數學之分。只注重實際運用中的原創，切忌從資料上抄襲；如果是抄襲那就丟人了！1 ^0 X2 l0 T1 ?, o5 F/ a; G
             數學很重要，大家一起努力，把數學的重要性，用實際工作中的計算實例體現出來！
$ o7 Q4 o- Y* s' |) y3 x
& ]/ M2 U/ |3 o# b2 V- [& P7 n8 [
補充內容 (2013-7-13 09:32):
0 d7 @) G# a9 B4 a" j* C. ^2 o在本論壇上有不少帖子說數學很重要！怎樣如何進行數學建模！大家抽空，把數學運用的實例亮出來。數學在機械工程中廣泛運用，只是大家未留心而已。
作者: 孫建si    時間: 2013-7-9 17:53
1條的破口撕邊模具，也是要進行加減法運算的。
作者: mfka    時間: 2013-7-9 17:56
這是20年前，我剛參加工作不久作過的算例，現在回憶整理奉獻出來，其實這就是初中平面幾何的知識。* K3 t5 S$ d. r2 X( e$ p. p
　　當時我廠壓制長短之比為2：1的橢圓封頭，在制造沖壓模具要對公模放樣， 橢圓長軸從159到2200都有，在薄鐵皮上采用四心近似1/4畫橢圓，有點不好辦。我發現直接用數學知識算出大小圓弧半徑， 在薄鐵皮上畫十字線，確定長短軸長度，再用算的大小圓弧半徑畫橢圓不是更方便嗎？' h+ Q& c2 v* _4 z
　　現在有計算機制圖就沒有必要了，不用算，在計算機上直接采用四心近似畫橢圓， 可測量大小圓弧半徑，好方便！
; m5 f7 W+ \0 w, Z/ X1 v9 B/ S　　可當時手里只有計算器、鉛筆和紙！
, `% B: g" O) U  P' d. M* P
作者: mfka    時間: 2013-7-9 17:59
[attach]289350[/attach][attach]289351[/attach][attach]289352[/attach][attach]289353[/attach][attach]289349[/attach]
* n3 e; q' `& ^. j" N5 S) q' ?
作者: 2266998    時間: 2013-7-9 18:00
假如你自己設計一個大的滾齒機，就用到一大堆數學，傳動系統的計算，速比的配合，運動合成，等等都是數學，6 V, ~1 K# W- A# v/ o
; b8 f& s: V$ Q5 M
假如不用滾齒機，而就用動力頭，把齒坯放到平臺上，用動力頭去‘爬齒’，就又牽扯一大堆數學問題，諸如分度，精度計算，動力頭的‘偽嚙合與擺刀’，這些都是數學，沒有計算，一步都走不動，
8 o- Q+ |, p. u  f; Z" E7 {
" w- s! [: Y# X, [; D! H再比如，高壓試驗倉，你要計算艙體的膨脹，水的壓縮，對應一定的壓力曲線，賦予前饋等等，都要詳細計算，沒有計算，什么都沒有，
作者: angel1399793    時間: 2013-7-9 18:25
就是昨天，一位論壇的朋友回復小弟，希望小弟去他的帖子看看。那位LZ不知道從哪里搞來了一個環形件轉動慣量的公式。算出后他自己都覺的值太小，有問題。小弟遂自己用轉動慣量的積分形式推導了一下。發現那個LZ的公式有問題。鄙人算出來的結果居然是他算出來結果的16倍還有余。
: n6 u3 r' m! D, d足以見得，懂得計算，還是很有必要的，至少不會被人牽著鼻子走，發覺有問題，自己也可以從容判斷，嘿嘿。。。4 |$ q, c' W4 A
另外，LZ大俠的橢圓仿形畫法，在下學習了。希望能大俠學習到更多的技術知識。
作者: solo0352    時間: 2013-7-9 18:26
我在做與光有關設備的時候，學會了照相，基本的用光理論：' Y: X  m( V1 X1 m8 j5 \# K
7 p% V0 W- i2 M- t5 R
人眼把射進來的光做了對數轉換Log2,如5燭光亮度與10燭光亮度被人眼轉換成相差一級的對比亮度，以1燭光為單位，人眼有100億：1的對比度，而現在消費級頂尖的單反傳感器就16位即2^16=65536:1,所以，
/ ]* S" g2 ~! U# k' w普通的傻瓜工照相機只記錄了2^8=256的感光對比信息，單反就是2^16=65536:1，可以在電腦上重新進行對數轉換，做歸一化處理成2^8=256正常照片，這就是單反的牛逼之處，它記錄了更多的可二次處理的感光信息，但大部分人把單反搞成高射炮打蚊子，當傻瓜相機用。2 _- b2 L% \$ X8 T

2 R  w; t5 e0 |2 `這是所有的照相機最基本轉換算法，對數轉換
作者: chenqibin    時間: 2013-7-9 19:42
曾經手算過齒輪的強度，發現不行，太復雜了，一旦尺寸選的不合適重來一遍就要吐血了。最后借助計算機程序了，還能最大化強度，希望能把程序普及一下。像軸承壽命這樣常用的計算有程序的話省時省力還能找到最優的尺寸。
作者: 逍遙處士    時間: 2013-7-9 19:58
如圖。圖紙上只有R50這個尺寸，而車間師傅想要那個70.71的尺寸，想讓我在電腦上幫他量一下。我記得有個數是1.414，剛好身邊有個計算器，就拿起來按了50*1.414，得出70.71，填寫在圖紙上。車間師傅很驚異我的做法，我告訴他這是有比例的。
7 R& N/ K% o0 h, f: Y& ]9 g! I: B7 `
這是一次。還有一次，有位做了20年的車工問我，說圓形的面積怎么算，是不是直徑x直徑，我告訴他還要乘一個數字，他好像記住了。
& ^' W1 Q2 |/ y7 R! I  ~/ ]% [! V( K
我想，不管知識多么高深，如果用不上，就體現不出它的價值。
6 G& {4 I1 F2 D) N1 }- y6 ?
- u9 k3 A7 }' d: d; Z4 H  Y[attach]289363[/attach]
% `2 B: O6 V  j$ I% `( p
作者: 把刀用好    時間: 2013-7-9 21:01
本帖最后由 把刀用好 于 2013-7-9 21:02 編輯 4 e! X! \0 g9 k9 F" h
% B8 Z) y' c! r
這個，你們說的那么高深，我還是把簡單的去掉吧。
作者: qq281696675    時間: 2013-7-9 21:11
記得有一次，車間急需要一個同心變徑通，只能用鋼板卷，但是車間人員不知道怎么下料，當時，只知道變徑通的兩端大小和長度，只能用手工計算了。后來，用PROE鈑金做發現很簡單了。
作者: zerowing    時間: 2013-7-9 21:20
本帖最后由 zerowing 于 2013-7-10 04:25 編輯 - r( G! t4 p: _, `# F& q! K6 q
! X9 q! B" X  @) B
沒玩過啥高端的，也就推推圓周擺線參數方程，自定心軸承的調心弧線方程什么的。) M8 ~, K+ _% W7 `# Q
PS。應邀先貼個調心曲線。
: u2 U. J/ \2 q( p2 w[attach]289415[/attach]
/ Z: J) I' ~' \4 N( z[attach]289416[/attach]
作者: qiushui1688    時間: 2013-7-9 21:51
數學的應用的確很廣，生活中，工作中....
作者: LXNZJL52    時間: 2013-7-9 22:58
數學在我們工作中無處不在，我們的圖紙都是用數字尺寸與幾何圖形來表達的，不論是機構的建模分析，還是物料明細的統計分類，都可以算是數學。; V- `' z3 L" ?& \
數學在我們應用學科里，我們大部分人就是運用前人用數學總結的規律，去驗證、去推斷，所以自己工作最常用的數學就是設計手冊上的內容了
1 U: w( N! a9 f5 i
作者: 生如胡楊    時間: 2013-7-9 23:46
數學差的人心痛啊！
作者: zerowing    時間: 2013-7-10 07:08
補一個環形擺線參數方程，手稿，湊合看看吧。9 a  _+ Q! x: r0 u: {
t為自變參數。' f* X% t- k* F  E
[attach]289417[/attach]
作者: xlf63    時間: 2013-7-10 08:12
樓上多是大神，多用著了高級貨。
. v* `) C# [9 r俺就來個地灘貨，大路貨吧。。。呵呵
$ [3 e/ q" L; E在商務中總是要報價吧，報價么材料重量總得知道吧，重量總得知道體積和比重吧，體積總得計算哪。
' C. b' c! Q7 M" p最簡單的幾種體積公式總得明白喔。。。。- S& n6 o% H1 c0 i/ ^: {% @9 v+ x4 w
搞錯了可是要被打碎飯碗的。。呵呵# U$ }$ Y0 ^! Y% w& y
作者: wgary    時間: 2013-7-10 09:04
車頂行李箱的承重架角（拓樂），也是涉及到數學的
作者: mfka    時間: 2013-7-10 09:14
　　[attach]289420[/attach]+ |) [0 H, H8 V4 u; U+ s' V! ]6 R+ k, l
　　求三角形面與相鄰面的夾角。下邊為矩形，上邊為正八邊形的過渡件，所求夾角與總高、下邊長和寬、八邊形的內接圓直徑有關聯，即 ，夾角隨總高、下邊長和寬、 八邊形的內接圓直徑改變而改變。# v  K" \+ [( g5 e
　　用高中立體幾何知識解題。當然也可用三維軟件參數化功能解決問題。8 d& b6 Q5 E$ ]0 R: c0 V+ ?
[attach]289422[/attach]
5 O7 z! D! z) ~7 b[attach]289421[/attach]
: X8 M8 h% W% `% |
作者: 動靜之機    時間: 2013-7-10 10:02
不是工作用途，純粹折騰：
8 I" H$ k/ H+ o6 {  J* Q, a  T! F4 `% c) c& V
/ y: j- d: O' Y

9 ~! ]6 a: I' j/ y, }+ E/ d* m

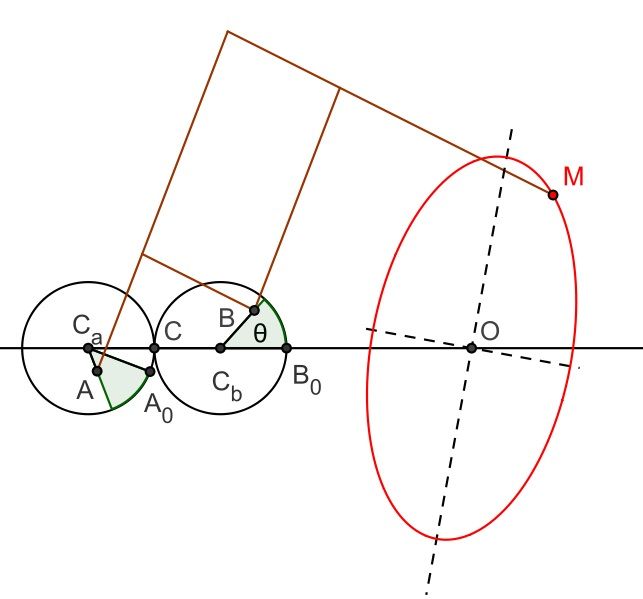

5 r! s, e3 k- R: S+ i" U, @! n一款另類的橢圓規 ---- 外嚙合1:1傳動
' H* z' t" O- F, d6 ]2 `http://bbs.cmiw.cn/forum.php?mod=viewthread&tid=330747) T1 Z% O4 c# [; o  T3 c
作者: mfka    時間: 2013-7-10 10:13
[attach]289436[/attach]
3 X) v6 T$ X. |% {" l7 N! o- L　　　在材料力學中截面慣性矩是一個重要的力學計算參數，材料力學教材里有手工計算截面慣性矩方法和公式，但對于不規則、復雜截面的截面慣性矩計算，真讓人望而生畏。把復雜計算交給軟件去計算，只要方法得當，那是又快又準，何樂而不為！$ x7 V* M9 U/ x6 y7 c' t3 c
　　大家手中都有AutoCAD軟件，秒用它！
% \6 V- n2 Z. ?4 |　　如上圖所示，我隨便畫了一截面（這類型的截面在鋁合金擠壓型材最為常見）。$ B) u$ {0 X# k' @( f5 C
　　第一步：用“面域”命令先求Ｓ2到Ｓ6的面域，后求Ｓ1的面域。
+ S5 g+ T0 l/ u; g" \6 @6 i2 B; |6 r　　第二步：用實體編輯工具條中“差集”命令，從Ｓ1面域中減去2到Ｓ6的面域。$ b0 Q. D" E, T; i
[attach]289437[/attach]
9 i/ k- X& m0 p; ?  u/ f* v% y　　第三步：用查詢工具條中“面域/質量特性”命令后自動打開“AutoCAD 文本窗口”，質心點為（10932.3，10247.0）。
' a* W& C) ?% x/ ~7 F% j  r, l　　第四步：把整個載面從10932.3，10247.0）移動（0，0）。
6 j' m% r0 N1 \+ ?5 J[attach]289438[/attach]% j. y3 l* x% k
　　第五步：用查詢工具條中“面域/質量特性”命令后自動打開“ AutoCAD 文本窗口”，質心點為（0，0），慣性矩有了。
作者: mfka    時間: 2013-7-10 10:43
給大家來點趣味性的。
& p2 p2 Y6 N* K, b9 G在三維軟件中用參數方程自動生成“花籃”曲線。修改參數很方便修改“花籃”的造型。! b: V" Y# U0 y
參數方程：
  R# t4 Z0 }3 H! X  m: S' |- nn=0
! v( s+ \6 n) A, Mm=12*pi(); u  P) l& v5 M1 f) Z7 r  x
t=1
; F/ ?4 t) S: k% S$ ^2 Z4 a& Ba=((1-t)*n+m*t)*6*9.549292055! N" [) f& I9 y) c& f* c7 s, p
xt=(67.5+3.5*cos(a/0.24))*cos(a)
: k: t8 b5 N! j5 Byt=(67.5+3.5*cos(a/0.24))*sin(a). p( s# i3 a9 W4 {  L
zt=20*cos(a/0.24)
6 {8 H) ^# \& \[attach]289442[/attach][attach]289443[/attach]% E+ i: Z; Y, R0 ^2 T  f; q
$ K6 o3 g( G; S, P! ^& o
5 O0 [+ G6 l, t, o3 L
; s% Q; Y# a" O: K4 @
作者: 逍遙處士    時間: 2013-7-10 11:29
越整越不實用了。
作者: 李天水    時間: 2013-7-10 12:16
遇到過一次較得意的。看了一周《流體力學》書，用過“拜努利”方程。得到組數據。拿到上面審定，回話：目前公司里還沒有人搞過此項計算，就按此辦。據此設計一套裝置后來項目獲獎。
5 d& `6 H3 Z7 H1 @0 O' A5 @5 z1 p/ f3 G3 e6 y5 _7 k
補充內容 (2013-7-10 14:07):# `7 R& Q3 R5 d% f2 s+ r" A* H1 P0 J
是省二等獎評職稱管用！！！
' D" D) g6 a0 N3 E1 _
0 z2 K5 `$ s( v1 F% @) f3 g/ K; R補充內容 (2013-7-12 13:33):
% T* I. H/ Z) f; r兩年以后，看到國內專業雜志上有一篇關于這一計算公式的理論推導的論文！我很得意！我是獨立搞滴！
作者: Opposite    時間: 2013-7-10 12:40
借貼問個低級問題，別笑，嘿嘿。
) ^0 H: K  `/ b' y/ [1 圖紙為什么要外邊框？是因?yàn)橐话銏D紙的實際尺寸要大于標準規定的A0，A1等尺寸嗎？% X" ^5 z6 b4 {9 {4 _4 B, M
2 圖紙內邊框和外邊框的距離有規定。但外邊框和紙張邊界的距離是怎么確定的呢？（分手畫和打印）
/ h+ f% ^) M5 f5 N6 C& X; s- S, P' J3 現在打印社有的紙張就是標準尺寸，比如A0的就是1189*841，那打印的話豈不外框就沒有了？- N# _0 f4 x2 z5 r8 _' l
謝謝！- @; t* G$ A4 n, v, l
作者: waiwai0809    時間: 2013-7-10 13:18
計算工資，算嗎 ？
作者: 行中    時間: 2013-7-11 00:06
逍遙處士 發表于 2013-7-10 11:29
( @( s. v, N8 B7 h- b8 b* Q* c越整越不實用了。

2 K" R5 O: ]. {! j/ ^計算各種截面鋼材重量的小計算器  處士你這個計算器還要搞個選項算出材料費的，網上那些計算器算出重量還得找個計算機算下材料費，真郁悶自己不會寫程序
作者: 抹香鯨    時間: 2013-7-11 08:49
不會上圖 ，只說示例吧！ 計算一塊兩平方的篩板上鉆了多少眼
作者: mfka    時間: 2013-7-11 09:42
抹香鯨 發表于 2013-7-11 08:49 & z4 z' G+ x4 a' m0 z' h
不會上圖 ，只說示例吧！ 計算一塊兩平方的篩板上鉆了多少眼

7 G, D$ C% s! `9 O# D  D/ v3 k0 S需要多大的孔徑和篩分率。一般都是通過排樣確定，除非找到專業軟件。
9 e* x- O* j: m. @* |
作者: weifeng305    時間: 2013-7-12 13:45
逍遙處士 發表于 2013-7-9 19:58
; r; |6 g6 ~. M3 E1 r1 W( n3 A' B如圖。圖紙上只有R50這個尺寸，而車間師傅想要那個70.71的尺寸，想讓我在電腦上幫他量一下。我記得有個數是 ...

. r3 z# t5 Y* v3 N我是做鈑金的，這個公式用了好多次了，記得有次經理很驚訝我是怎么算的。
" w/ e) o4 }8 ?6 A; F* F6 Q
作者: wl7263920    時間: 2013-7-13 23:24
做下記錄
作者: 零件工程師    時間: 2013-7-14 12:17
公司讓我去測一下五個孔的輪轂的孔距，量一下鄰近兩孔的最近距離，加上一個孔徑的值。所得的和除以0.58774，就可以得出孔距值（PCD）
作者: 零件工程師    時間: 2013-7-14 16:35
愛讓我們?cè)谝黄?發表于 2013-7-14 14:50
5 }1 A; W& \3 t) a* k7 Z. I0.58774是怎么得來的？

, s8 p3 P6 J2 U這是一個經驗值
: r) w: {1 j* |* n; W
作者: mfka    時間: 2013-7-14 17:51
本帖最后由 mfka 于 2013-7-14 17:54 編輯
" X) b: i. c5 T) V/ |5 a4 i0 O
% _$ R1 y/ X1 k"量一下鄰近兩孔的最近距離，加上一個孔徑的值。"這實際上就是正5邊形的邊長，假設為a，再假設正5邊形外接圓半徑為r。以0.5a、r和36°角組成直角三角形。8 V  t. j. }- v7 p8 o1 O7 j6 B
r=0.5a/sin（360°/(5*2)）=0.5a/sin36°=0.5a/0.58778525
6 i7 j( q5 W4 Q# S% ]3 }) \) C直徑D=2r=a/0.58778525=1.7013a/ S4 D9 |, C# a& A) m
這就是別人給你算出來的，直接用，不是經驗數據。
3 m$ t9 m0 b4 ?; E# L8 \/ k  r9 P! a2 i0 D! j

$ a' x- H* K4 j  A! B1 @0 t$ M+ @
作者: mxg543210    時間: 2013-7-15 00:06
也學習一下
作者: anthony1989    時間: 2013-7-15 15:45
傳動設計，真心累！
作者: baishaohua    時間: 2013-7-16 21:41
哎，數學真心不行啊，給我?guī)讉€(gè)數，一會就能把我搞迷，別說算了
作者: 我愛陽光1134    時間: 2013-7-17 13:29
我的沒怎么用到啊啊' t; v% X1 Y0 j1 Q* M
作者: 冷水黃金    時間: 2013-10-7 20:25
mfka 發表于 2013-7-9 17:56
! \$ c2 u, r0 ?' r這是20年前，我剛參加工作不久作過的算例，現在回憶整理奉獻出來，其實這就是初中平面幾何的知識。) X1 u5 k$ K' n9 _+ N) S
　　當 ...

% z9 |' R9 G8 r" \
+ d+ H7 J9 C2 R' w) r! k. o+ ~* `哈哈，我最近看車間工人都是幾段放樣，由于料的尺寸比較大，一般長寬有幾米，結果橢圓與實際尺寸差老遠。
% }9 _% x7 x* P7 W1 f5 K6 v
# r, R+ b6 N1 a) [教他們:直接把焦點找出來，用根細線兩端拴起，用鉛筆一轉就OK，如此簡單而已。我圖紙上都已經給出焦點位置。
作者: 機械加油    時間: 2013-10-8 09:33
mfka 發表于 2013-7-14 17:51 3 R; k, z7 ~2 X1 {% y- g3 {
"量一下鄰近兩孔的最近距離，加上一個孔徑的值。"這實際上就是正5邊形的邊長，假設為a，再假設正5邊形外接圓 ...

# O8 [) ~* R% T. S
" M. r6 r/ l3 O5 L* @0 }
