標題: 這兩個孔怎么鉆 [打印本頁]
作者: KM-ONE    時間: 2013-7-4 16:37
標題: 這兩個孔怎么鉆
零件為20厚的鋼板火焰切割料，外形尺寸精度不高，怎么加工這兩個孔呢
+ Y" `. C; P2 r/ Q
作者: 徐_燦    時間: 2013-7-4 16:49
畫線、找基準、加工！
作者: wolf-huang    時間: 2013-7-4 16:50
單件還批量？$ }5 w& a; k8 h4 p  f2 g
作者: 廣州粵研鐘彥華    時間: 2013-7-4 16:52
這圖初看什么尺寸都有，細看什么要求都沒有，典型的非專業人士畫的機械圖，做出來的東西每一個都會不同
作者: KM-ONE    時間: 2013-7-4 17:01
wolf-huang 發表于 2013-7-4 16:50 % E0 q$ t3 o; L( x) |6 b5 z6 O! Z
單件還批量？
; |. o. W2 {$ x0 S: O5 h2 c$ q
是批量
作者: 284798178    時間: 2013-7-4 17:02
單件或小批量，可以考慮二樓的方法。大批量考慮工裝，或四軸
作者: KM-ONE    時間: 2013-7-4 17:03
補充一下，車間有搖臂鉆床，關鍵是只有20°的角度要求，我們車間鋼板下料很粗糙，垂直度和尺寸精度都很差，這個零件不知道如何下手
作者: wolf-huang    時間: 2013-7-4 17:16
做個鉆夾具了；但你的工件的氧割的，基準不好，要搞得準估計不容易；
作者: mfka    時間: 2013-7-4 17:30
關鍵是Ｍ10螺孔要與什么東西相連接，如果與其它件沒有連接位置要求，大概畫劃線加工。
作者: 林霸赫    時間: 2013-7-4 18:07
上工裝、卡具等，$ |8 g0 Z1 K6 s: C
作者: yinzengguang    時間: 2013-7-4 18:54
mark一下，等高手
作者: numberone    時間: 2013-7-4 19:18
做專用夾具，一次裝夾，分兩次鉆孔。夾具上有旋轉及定位結構。不是工件轉，是工件裝在夾具上，夾具再在本體上轉。
作者: 南瓜鄭曉楠    時間: 2013-7-4 19:39
看來想學工藝的我還是要有機會去看看
作者: lw66002023    時間: 2013-7-4 19:41
自己做個夾具，應該很簡單的！
作者: 艾馬爾    時間: 2013-7-4 19:50
20°直接火焰切割比較難吧，再說打孔在這序之后呀，要求如果嚴格線切割后再劃線就簡單多了
作者: 新穎的人生觀    時間: 2013-7-4 19:53
批量的話臥式4軸小鏜床
作者: 787980905    時間: 2013-7-4 20:02
做一個夾具
作者: 菜鳥的成長    時間: 2013-7-4 20:17
批量的話建議你這制作一個磨具
0 a8 x# n- t% x* V9 Y! u不太難
作者: 侯侯    時間: 2013-7-4 20:40
頂13樓
作者: 癡心/aiq永恒    時間: 2013-7-4 21:03
怎么不用銑床呢。。。把銑頭調20度   然后定位 。。。很快的
作者: 阿難和松山    時間: 2013-7-5 07:03
用工裝
作者: shikeye    時間: 2013-7-5 07:30

0 K% y- j( k0 H+ f0 C學習
7 Y4 ~; V: n5 h  R" }+ U學習
作者: wjd934281284    時間: 2013-7-5 08:12
感覺有點業余
作者: 水橋路    時間: 2013-7-5 08:15
13樓的正解.........
作者: jichaoooh    時間: 2013-7-5 08:46
路過 學習
作者: 好方案    時間: 2013-7-5 08:56
以圖紙的要求看，立銑加平口鉗就行了。
' H" a, e& W% v- a; _# u. H$ t
" P' b4 N$ E, q( {! p很簡單的。& [! B) w% r. _& `# A) U/ T

! e8 G6 R1 f$ N+ o9 m. w3 m平口鉗夾持原板材的兩個側面，以下部R84的兩個端點定位，調整銑床刀桿角度。
作者: KM-ONE    時間: 2013-7-5 09:31
好方案 發表于 2013-7-5 08:56
. `6 _4 Q3 b! u8 m2 L4 F0 e以圖紙的要求看，立銑加平口鉗就行了。
+ p, I! o8 A" Z1 G' Y- k8 F  }7 Y6 |! u' R: O0 S& }# k( o3 M
很簡單的。

& I& T/ l5 b3 e7 c  p# W角度是可以保證，但是兩孔軸線交點不能保證在R84圓心- \, y6 c( z5 g* I, M$ ^: }4 E$ T  D
作者: KM-ONE    時間: 2013-7-5 09:32
numberone 發表于 2013-7-4 19:18 ) ]) b8 p8 n2 t
做專用夾具，一次裝夾，分兩次鉆孔。夾具上有旋轉及定位結構。不是工件轉，是工件裝在夾具上，夾具再在本體 ...
8 K- \. Z# t8 I8 p" |! j
因為都是毛面，不知道選哪里為定位基準。。。
作者: 好方案    時間: 2013-7-5 09:41
KM-ONE 發表于 2013-7-5 09:31
3 N0 i4 V/ |7 n# I! W) H. R. v角度是可以保證，但是兩孔軸線交點不能保證在R84圓心

& R) j9 D0 x6 N( H這說明你的圖紙是有問題的。& b" p( r# N+ K/ l5 d) ~" Y

) e6 K, \3 [6 g你必須標注關于孔的位置的公差要求了。  k$ H: D: ^4 l" o, w6 e
9 A3 e+ |* Z. Q0 R3 p
根據你的要求，很可能需要做工藝基準面。
0 M/ q: C/ d& f& u, o) N  ~9 O7 I& A: l$ e; o7 s' [( @
要求高，就必須制作專業夾具。
作者: 咪嗪    時間: 2013-7-5 11:58
火焰槍，做工裝上銑床！
作者: 青春0328    時間: 2013-7-5 13:25
如果要保證兩個孔的相對位置就做工裝，如果要求不高就直接畫線打孔
作者: 317920750    時間: 2013-7-5 15:51
13樓正解，但是基準要定好，不然定位誤差會很大
作者: 機械hust    時間: 2013-7-5 23:20
先鏜圓弧，在用芯軸夾具鉆。
作者: qdtruck    時間: 2013-7-6 11:46
做工裝，夾住四方，在車床上兩次裝夾搞定！
作者: 趙jia    時間: 2013-7-6 22:09
如果要求不高，我感覺一般鉗工那鉗子夾的就打了吧,,
7 ?0 d" G" j' I5 ~3 s. M
作者: mymachine    時間: 2013-7-7 09:45
設計了個夾具，可固定到鉆臺上，手動凸輪夾緊工件。
; G8 A1 P! f  O5 j# }2 ?
6 Z6 W4 ~2 v; v& y[attach]289115[/attach]
' r5 Y( P- b3 z! {! g' K9 J" t[attach]289116[/attach]
& n0 r' y& {5 ]$ g6 ]" I3 u
% d9 R- X+ F! V9 i5 J旋轉凸輪手柄，夾固工件。
" l6 k# U* Q1 v) W7 ^[attach]289117[/attach]7 Z: R9 M0 s& \
[attach]289118[/attach]
. x! E6 ~7 z; @# r7 Q
作者: angel1399793    時間: 2013-7-7 10:23
mymachine 發表于 2013-7-7 09:45
2 M% G# {8 ?8 j# y3 U$ y8 D( H( v設計了個夾具，可固定到鉆臺上，手動凸輪夾緊工件。
5 ~( [& K. C% z5 s" C' c
向大俠學習了
( G; B! |' @7 p. R- K% k6 S# Q, T  @
作者: 787980905    時間: 2013-7-7 17:30
廣州粵研鐘彥華 發表于 2013-7-4 16:52
$ U/ s) q! _% T% x; h這圖初看什么尺寸都有，細看什么要求都沒有，典型的非專業人士畫的機械圖，做出來的東西每一個都會不同

! r2 N$ {8 N# q3 @感覺著圖紙還可以，能畫出來的
作者: slsl2009    時間: 2013-7-7 22:44
mymachine 發表于 2013-7-7 09:45 - \( b. h: J* v, a$ K
設計了個夾具，可固定到鉆臺上，手動凸輪夾緊工件。
8 H9 Q: A6 x: ~! J6 P% I& K
以倒數第二張圖片的視角看，左右兩面都是用火焰槍割出來的，這樣裝夾加工出來能滿足20度的要求嗎？我公司也有很多零件毛胚是這樣來的，不過基本上是單件，標孔的尺寸時注明配鉆。不知批量該怎么整，正好學習學習。
& j% x2 q4 \( f1 a' F
作者: feixiang2011    時間: 2013-7-8 11:03
主要是火焰切割下的料，基準不好找啊。
作者: 機械師liu    時間: 2013-7-8 11:30
可以用夾具夾住20標注箭頭兩邊的面嗎？
作者: yct174    時間: 2013-7-8 17:35
      這個問題找一個搞工藝的（實習技術員水平就夠）結合你們設備條件，做一個工裝就解決了。工裝結構的復雜程度取決于“批量”，可簡可繁。
作者: yct174    時間: 2013-7-8 17:51
提醒：1.因為是火焰切割料，兩側定位要浮動支承；2.鉆孔時，鉆套采用活套；3.可以一序攻絲。
作者: 纏繞指間的煙    時間: 2013-7-8 20:03
做個工裝應該不難 不過 好像什么技術要求都沒有
作者: 劉.Sir    時間: 2013-7-10 09:34
4軸臥加，分分鐘搞定~
作者: simon811219    時間: 2013-7-10 11:40
做個夾具，公司里隨便找臺床子都能做的感覺啊。
作者: 噢麥迪兒    時間: 2013-7-10 12:47
沒技術要求 直接劃線加工
作者: chenxinwang    時間: 2013-7-10 15:29
這個拿起來有點沉手，兩個腿，拿其中一個氣動定位。
作者: 624272884    時間: 2013-7-10 15:45
在鉆床側面裝夾下吧，以上面與鉆臺平來定位，不過要求高的話就得做鉆模
作者: 老虎釣田雞    時間: 2013-7-10 15:48
工藝沒要求的話，畫線也可省去，目測就行。
作者: jd226    時間: 2013-7-10 15:56
沒什么要求，分兩次直接夾住鉆就是了
作者: 張若焱    時間: 2013-7-10 17:33
都是粗基準，劃線好一些。
作者: 肆_。    時間: 2013-7-10 19:14
這活我好像在我們那見過·· 不知道一樣不  我們那是先鑄造  然后再加工的
作者: orc_roll    時間: 2013-7-10 22:37
您好，樓主，如果是單件產品可以借助正弦規組合夾具裝夾加工這兩個孔，如果是批量的話建議設計鉆模加工。
作者: 【予可】    時間: 2013-7-11 11:08
學習
作者: 外號德帥    時間: 2013-7-11 11:32
廣州粵研鐘彥華 發表于 2013-7-4 16:52 3 O* A8 Z7 K4 ?2 U9 ]0 M. F
這圖初看什么尺寸都有，細看什么要求都沒有，典型的非專業人士畫的機械圖，做出來的東西每一個都會不同

: O/ R- U0 T# {$ W. M; g5 w求教，這個圖還缺什么東西?
1 L* C+ y1 d: R# V* j5 O
作者: 面具藝人_Leon    時間: 2013-7-11 13:38
圖上缺一些東西、要加工的話單件還好說、但是如果大批量的話圖紙還是要改。單件的話還是鉗工去做，劃線、平口鉗夾住鉆。
作者: 彼岸孤鷹    時間: 2013-7-11 14:32
這種件鋼板下料。。不賠錢么？. l1 N( K6 q5 P* [! Y$ b4 Q

, L$ s% ?/ N% F1 ]# l按你給的圖應該配合加工
& q' M+ K4 `' w* Y  b4 J
$ T; `8 ^2 k6 L沒有其余要求的話，看師傅手藝，隨便干。。。
作者: yxj9814    時間: 2013-7-11 20:38
找什么基準啊，做個回轉鉆模，放鉆套處也做成20寬，裝夾時與零件對齊，對稱，壓緊零件。鉆吧
作者: 張玉光    時間: 2013-7-11 22:31
簡單
作者: 廣州粵研鐘彥華    時間: 2013-7-12 09:09
外號德帥 發表于 2013-7-11 11:32 % @/ P5 w/ J  }, ]( z# M
求教，這個圖還缺什么東西?
1 M% B( W8 H: \, }
這個圖還缺粗糙度和精度要求。一個零件圖怎么能沒有精度和粗糙度，未注尺寸精度可以公司內定不標，但拿出來討論就一定要說明。按圖面上來說，這個零件是火焰切割下料的，只能像加工一般鑄件一樣鉗工兼顧平衡每個尺寸畫線加工，因為火焰切割每個相差比較大，只能一個一個的畫線。單件或數量很少就這樣加工。如果數量很大，可按兩個孔的實際用途先加工與之相關的定位基準，再以基準定位加工兩個孔?？匆粋€零件怎么加工可考慮怎么檢驗，最好是測量基準和加工基準一致。很多回復說了很多加工方法，但是否考慮了這兩個孔的精度和按這個方法加工出來的精度？如果加工出來了怎樣通過檢驗，要求低也不是沒有要求！
作者: 瑣o〆銪    時間: 2013-7-12 10:21
做一個斜鐵工裝就好了！( ?+ E9 h4 e: m5 `: e! L
作者: aaatzcp    時間: 2013-7-17 17:16
做個旋轉分度定位鉆夾具
作者: 打死你    時間: 2013-7-18 16:01
廣州粵研鐘彥華 發表于 2013-7-4 16:52
" f. c: W$ A' `/ S  s* N' }+ }+ |% m# K這圖初看什么尺寸都有，細看什么要求都沒有，典型的非專業人士畫的機械圖，做出來的東西每一個都會不同
' P1 y, }' N9 e# Z8 p6 }- y$ G+ V2 H
我不認為，恰恰相反，尺寸標注很到位（這個圖很多人標容易漏尺寸），粗糙度應該是統一的。不需要形位公差。
9 m& z% m* {6 F9 y
作者: 廣州粵研鐘彥華    時間: 2013-7-18 16:19
打死你 發表于 2013-7-18 16:01
/ F% K) t/ }& K8 u" n* t我不認為，恰恰相反，尺寸標注很到位（這個圖很多人標容易漏尺寸），粗糙度應該是統一的。不需要形位公差 ...
1 D5 W8 c6 l7 `* L8 ^* P- B0 o' ^" b
那你說說檢驗這兩個孔的精度是多少？
作者: 打死你    時間: 2013-7-18 16:23
廣州粵研鐘彥華 發表于 2013-7-18 16:19 1 B" f0 L2 J( d. L9 l7 a. d
那你說說檢驗這兩個孔的精度是多少？
! [6 t. C; e0 ]- S: M! H5 {
圖紙沒要求，自然是走自由公差
! e& Y9 P& U2 j" Y; ~
作者: 廣州粵研鐘彥華    時間: 2013-7-18 16:45
打死你 發表于 2013-7-18 16:23
2 c8 g+ f. I7 `) `圖紙沒要求，自然是走自由公差
5 h( W! M' g' E9 o& {
自由公差沒有等級？隨便問問你選個等級怎樣檢驗這兩個孔？2 n: D3 D7 U; l( {* u( {! T
作者: 打死你    時間: 2013-7-18 17:26

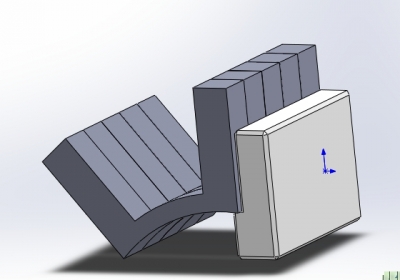

角磨機倒角去毛刺，工裝如圖所示，平口鉗裝夾鉆孔。
作者: w641051912    時間: 2013-7-18 21:13
做個帶斜度的工裝
作者: 感恩的心ZQF    時間: 2013-7-18 22:59
如果是批量加工一個工裝，不是批量就普通鉆床就行。
作者: 打死你    時間: 2013-7-19 14:53
打死你 發表于 2013-7-18 17:26
7 r* }  y7 P) H/ I1 p角磨機倒角去毛刺，工裝如圖所示，平口鉗裝夾鉆孔。
9 E, \4 M2 Q/ N2 L: d
恩，你說的也是，不管怎么樣還是要給個公差。我們一般按照GB1804-M給一個表，無規矩不成方圓，謝謝( J! Z$ j+ Q  M' Z. s" F. |

6 N- z! |4 n0 x- ^) C, I
作者: 打死你    時間: 2013-7-19 14:53
廣州粵研鐘彥華 發表于 2013-7-4 16:52
! M2 R1 [5 Q7 e) `這圖初看什么尺寸都有，細看什么要求都沒有，典型的非專業人士畫的機械圖，做出來的東西每一個都會不同

6 o- p& q# y5 Q/ Z9 T* I恩，你說的也是，不管怎么樣還是要給個公差。我們一般按照GB1804-M給一個表，無規矩不成方圓，謝謝5 a2 v/ `' m. v, A  V, g
作者: 鑫森淼炎垚    時間: 2013-7-19 19:12
尺寸及精度無要求的話，直接在小臺鉆上搞+ t$ M/ h4 P( q. }& f" Z$ V8 T
作者: sdlcwzj    時間: 2013-7-24 17:02
做個鉆模吧，角度翻轉即可。不是很難的。
作者: lcg123    時間: 2013-7-24 17:13
看批量大小
