標題: 尼龍銷聯軸器，鉆兩個半體的銷孔超差，孔軸心最大偏了1mm [打印本頁]
作者: trilemma    時間: 2012-2-15 12:37
標題: 尼龍銷聯軸器，鉆兩個半體的銷孔超差，孔軸心最大偏了1mm
前幾天畫了一套尼龍銷的聯軸器，銷子長60左右，兩半體（法蘭盤）厚度都在30左右。銷孔直徑30。圖紙上只簡單規定了兩半體的銷孔分布圓直徑正負0.15，沒有規定銷孔位置度，實際加工沒有配作，鉗工劃線，先鉆后擴，結果分布圓上角度累積誤差導致兩個半體的銷孔配合超差，具體表現是：用一個銷子試穿兩半體，其他配對的銷孔不同程度偏心，最后累計誤差最大的兩孔軸心偏了1mm。
- ~0 t* H0 a( H- N6 X4 h  O! n
+ Y( x# o9 _7 q" h1 e想請教一下大家：
: `% x3 ^( g. q1 a9 z& Q/ q3 C1.這種聯軸器將尼龍銷車細一點，還能裝進去，但這樣做會不會影響性能？比如8個銷只有3、4個銷起作用，或者因為不同步而使得沖擊、振動過大？
8 Z5 }& d9 @) x' x2.圖紙上應該提什么工藝、保證什么尺寸或形位公差才能避免類似問題？我現在加上了配作，車間有人說這樣治標不治本，鉆頭下去一半還得歪掉。不知還有什么方法？另外圖紙上是應該保證銷孔位置度還是孔心的弦長？望各位大俠指點一下！謝謝！* ?# D/ ~' R2 \" `3 w- x% `! o: D$ o
$ @, V, `0 [7 X% M& R. p; {; O, `0 \
作者: makino    時間: 2012-2-15 21:26
這個畫線本身就有誤差。建議你用銑床加回轉工作臺打孔。
作者: hys-hdjs    時間: 2012-2-15 21:51
不能用，只是暫時的，由于沖擊、振動過大，損壞電機和執行元件
作者: bjdxiang    時間: 2012-2-15 22:11
兩個對在一塊就是一個整圓么
作者: trilemma    時間: 2012-2-15 22:24
makino 發表于 2012-2-15 21:26
0 K5 _- Y. k* l5 x這個畫線本身就有誤差。建議你用銑床加回轉工作臺打孔。
, U9 G8 I, l3 N; U/ [5 t
感謝您的回復！* }* s! U' w7 _& y* A' Z
% e# g# H. D4 o  p0 W
我用cad畫了一個草圖，效果不知怎樣，湊合看看吧。, f/ Y* x+ }- w  ]  _. x  [

1 Z! b# V# d; j% f5 c2 O! z4 m5 T/ Z: Y# s+ F3 e0 u

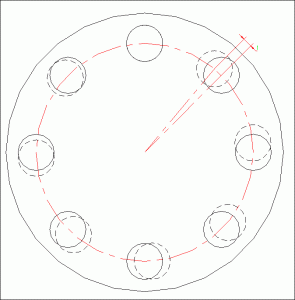

圖示是最上的孔重合，其它孔累計偏心越來越大，最后的一對孔最大偏了1mm。. y. w9 b' \! l7 f- M7 G0 T8 F
4 n, C% J" H6 V# s8 j$ n( k4 `
- B* X% Q: g+ |' M! X
作者: muhuali    時間: 2012-2-16 14:50
劃線的也太不認真了。用樓上說的回轉工作臺鉆孔，都不用劃線的，而且很準確。
作者: bigboy52    時間: 2012-3-8 09:54
兩半體的銷孔在一起配鉆 看他怎么偏
作者: 霹靂神鉆    時間: 2012-4-15 22:02
[attach]246661[/attach]用分度頭劃線，打樣沖很重要，一定要打正，再用如圖鉆頭鉆孔，誤差能控制在0.2mm以內沒問題，我們以前經常鉆。解決鉆孔精確度的問題我以前在社區發過，你可以找一下。
作者: 霹靂神鉆    時間: 2012-4-15 22:03
霹靂神鉆 發表于 2012-4-15 22:02
/ _( t- ^8 d- \2 q% b' t; e1 ?8 n/ I: E用分度頭劃線，打樣沖很重要，一定要打正，再用如圖鉆頭鉆孔，誤差能控制在0.2mm以內沒問題，我們以前經常鉆 ...
: l( _8 l7 p" {0 L! p
尼龍銷最好是一端球面的
作者: 西部情    時間: 2012-6-19 12:02
這樣的工件 ，你要配鉆的，鉆了第一個孔，你要把銷子全部插在第一個孔里面，然后鉆第二個孔，再插一個銷子到孔里，依次類推，這樣相對來說要好得多
作者: bao88hotmail    時間: 2012-6-19 18:09
很難修復了 做新的吧
